玄道智控平台

# 时间线控制使用手册

⽂档版本 内容修订 修订⼈ 修订⽇期
V1.0 初稿 盛斐 2024-12-25

# 目录

# 一：时间线应用场景

# 多媒体展示与演示控制

多用于大型展览、舞台演出或会议演示需要按顺序控制显示内容和设备状态。

  • 在指定时间切换指显页面，播放不同媒体内容或动态效果。
  • 控制屏幕开关、亮度调节以及场景灯光变换，增强展示效果。

# 场景模式切换与环境控制

会议室、展览馆、剧场等场景模式控制。

  • 根据会议或演出安排，按时间切换不同的场景配置，如灯光、屏幕显示及音响控制。
  • 设置屏幕控制计划，在会议开始或结束时自动开关屏幕或调整显示模式。

# 智能设备自动化控制

智能家居、工业控制、设备监控等系统自动执行任务。

  • 在指定时间点发送 HTTP 请求 或 TCP/UDP 通信 指令，远程控制智能设备状态（如空调、照明或安防系统）。
  • 通过 串口通信 与工业设备或传感器交互，采集数据或控制设备运行。

# 网络通信与数据交互

网络服务的定时任务执行和数据推送。

  • 定时发送 HTTP 通信 请求与服务器进行数据同步或更新。
  • 使用 TCP/UDP 通信 定期检测设备状态，自动触发告警或维护流程。

# 二：功能清单

  • 设置时间区间
  • 设置时间节点
  • 设置时间节点的执行事件

事件类型有如下8中：

  • 1.指显页面切换
  • 2.HTTP通信
  • 3.TCP通信
  • 4.UDP通信
  • 5.串口通信
  • 6.指显
  • 7.场景切换
  • 8.屏幕控制

# 三：时间线应用

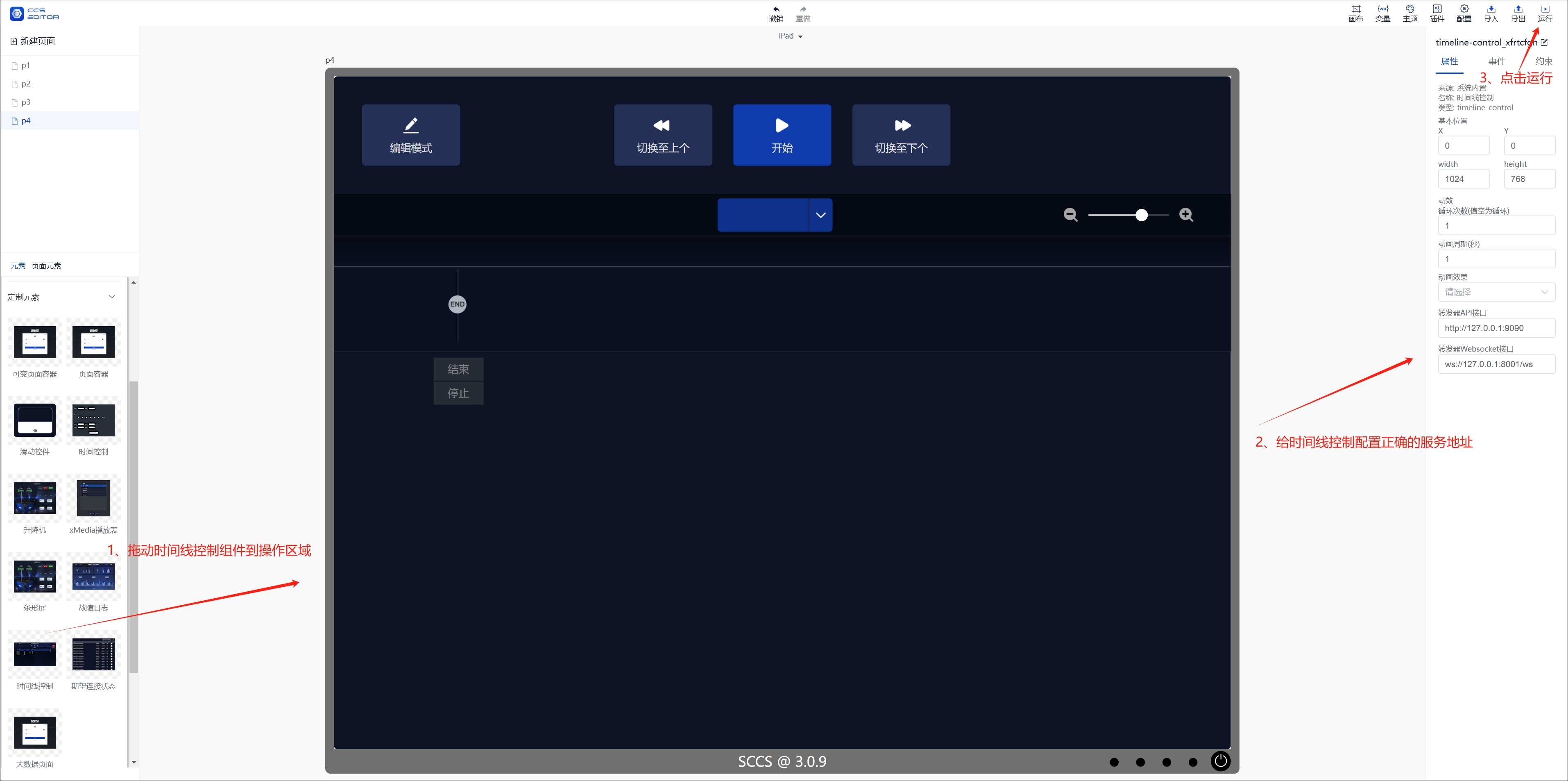

  1. 从定制元素中拖动时间线控件到操作区域，并配置服务，点击运行

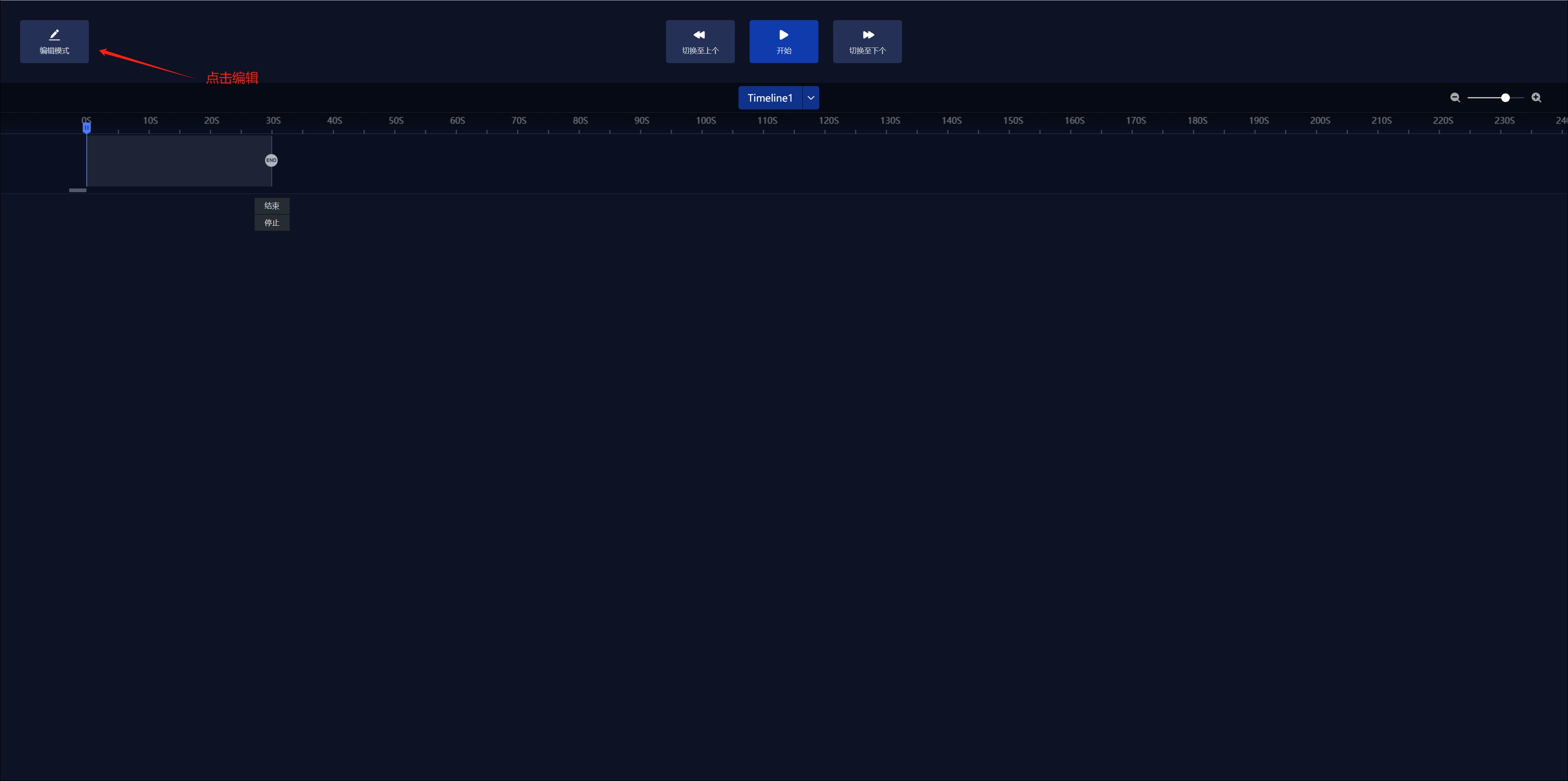

  1. 点击编辑

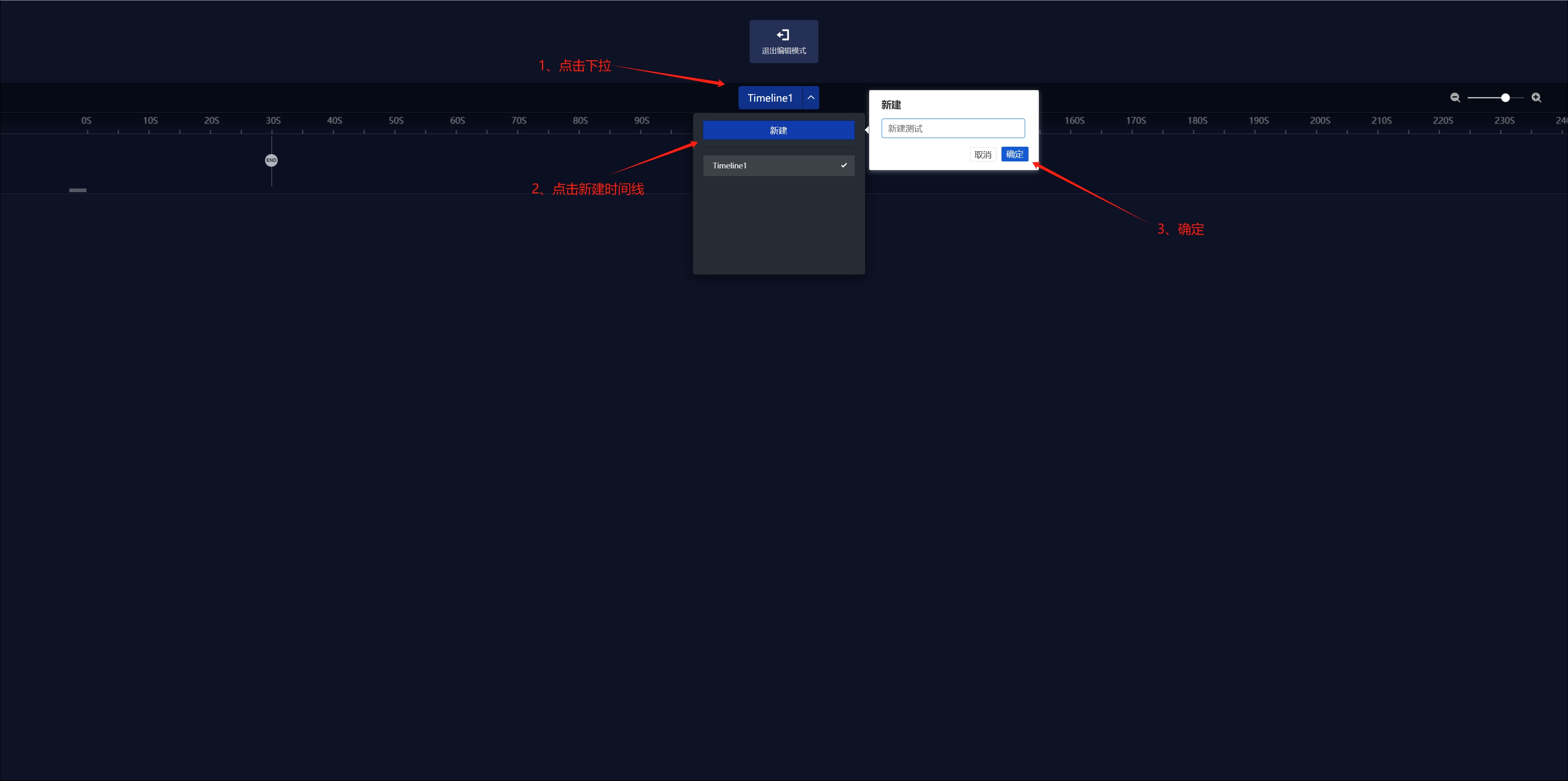

  1. 下拉，新建时间线，确定

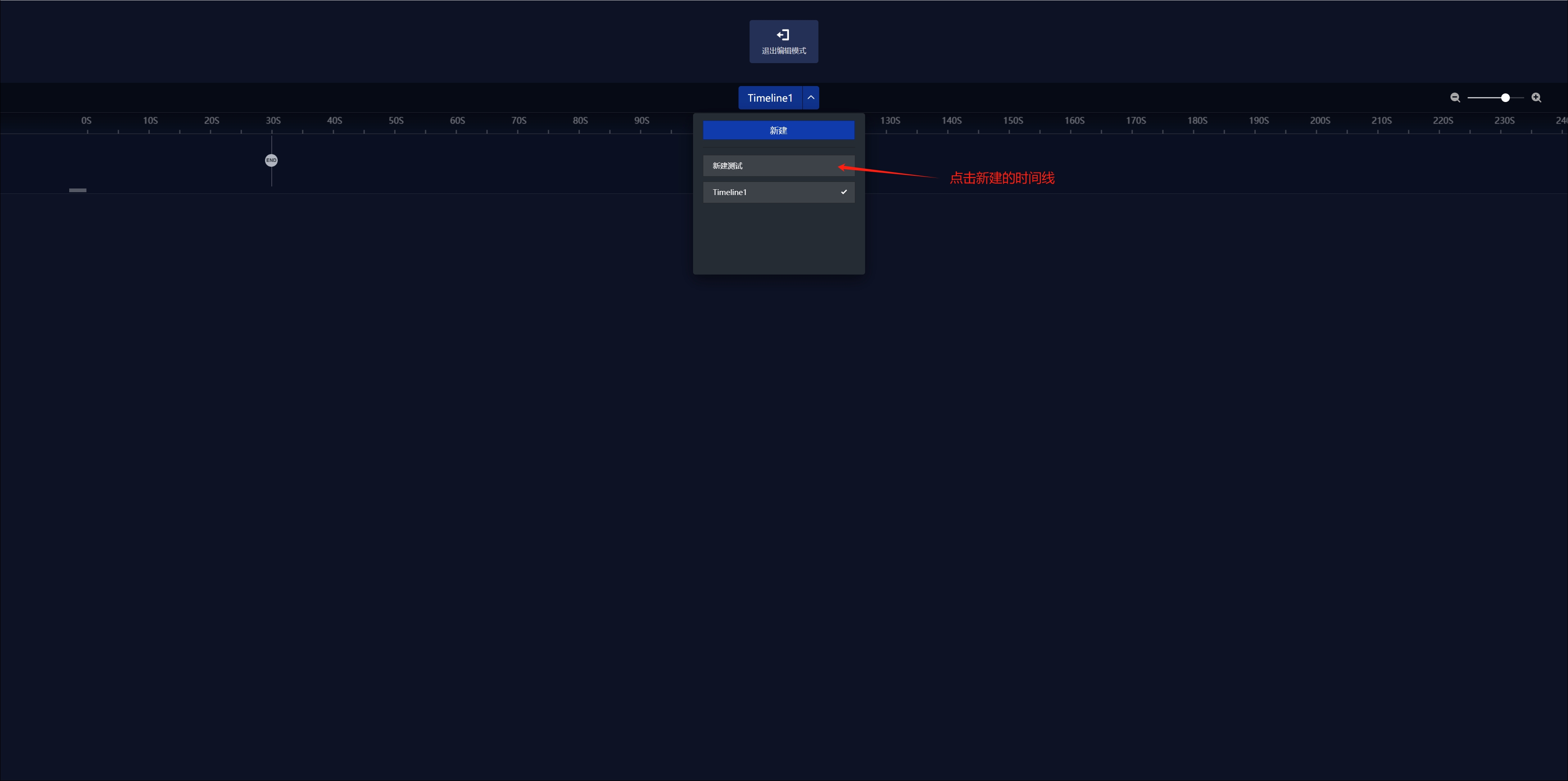

  1. 点击新建的时间线

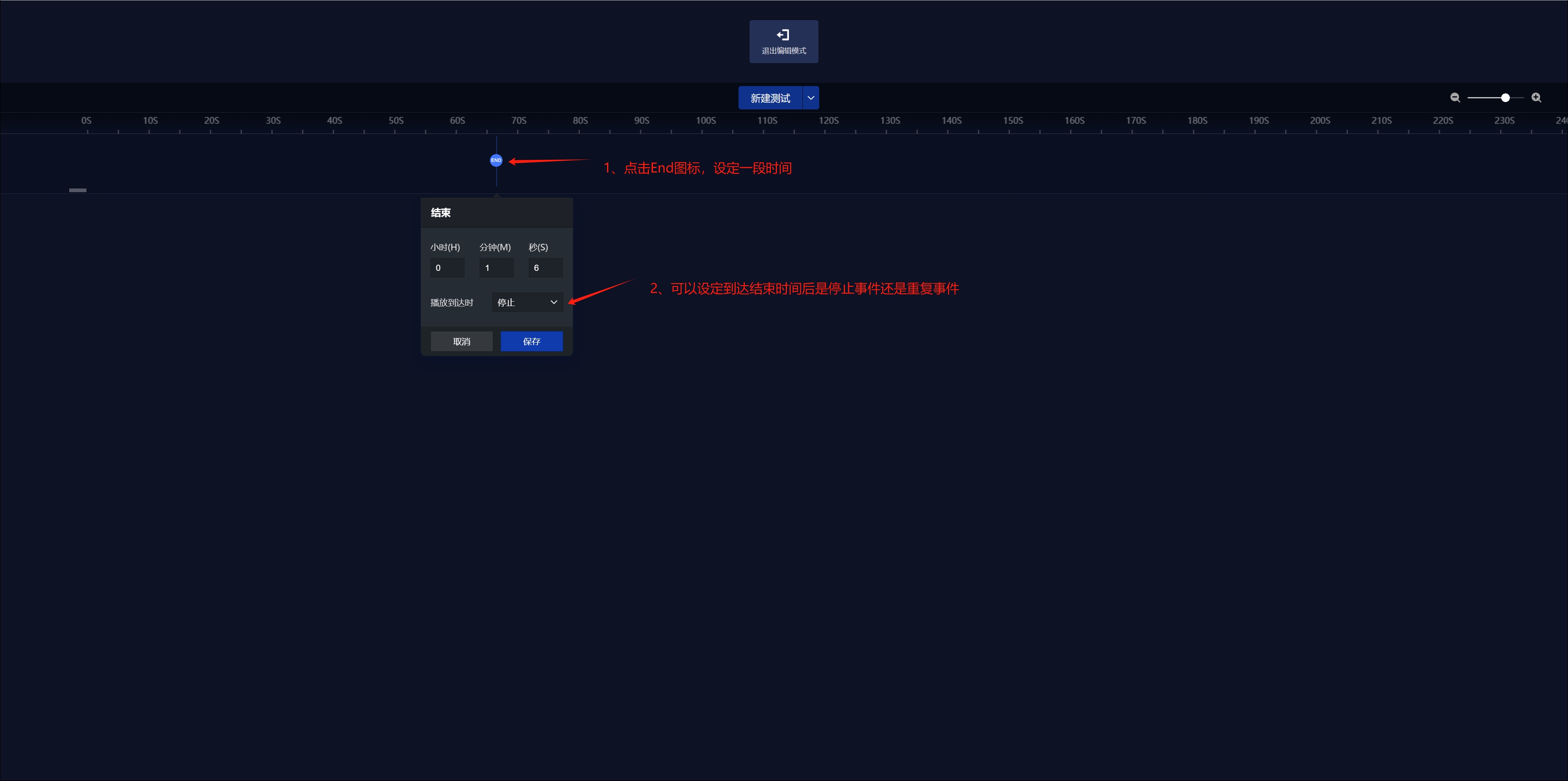

  1. 点击End图标，设定一段时间


可以选择到达时间后是停止事件还是重复事件

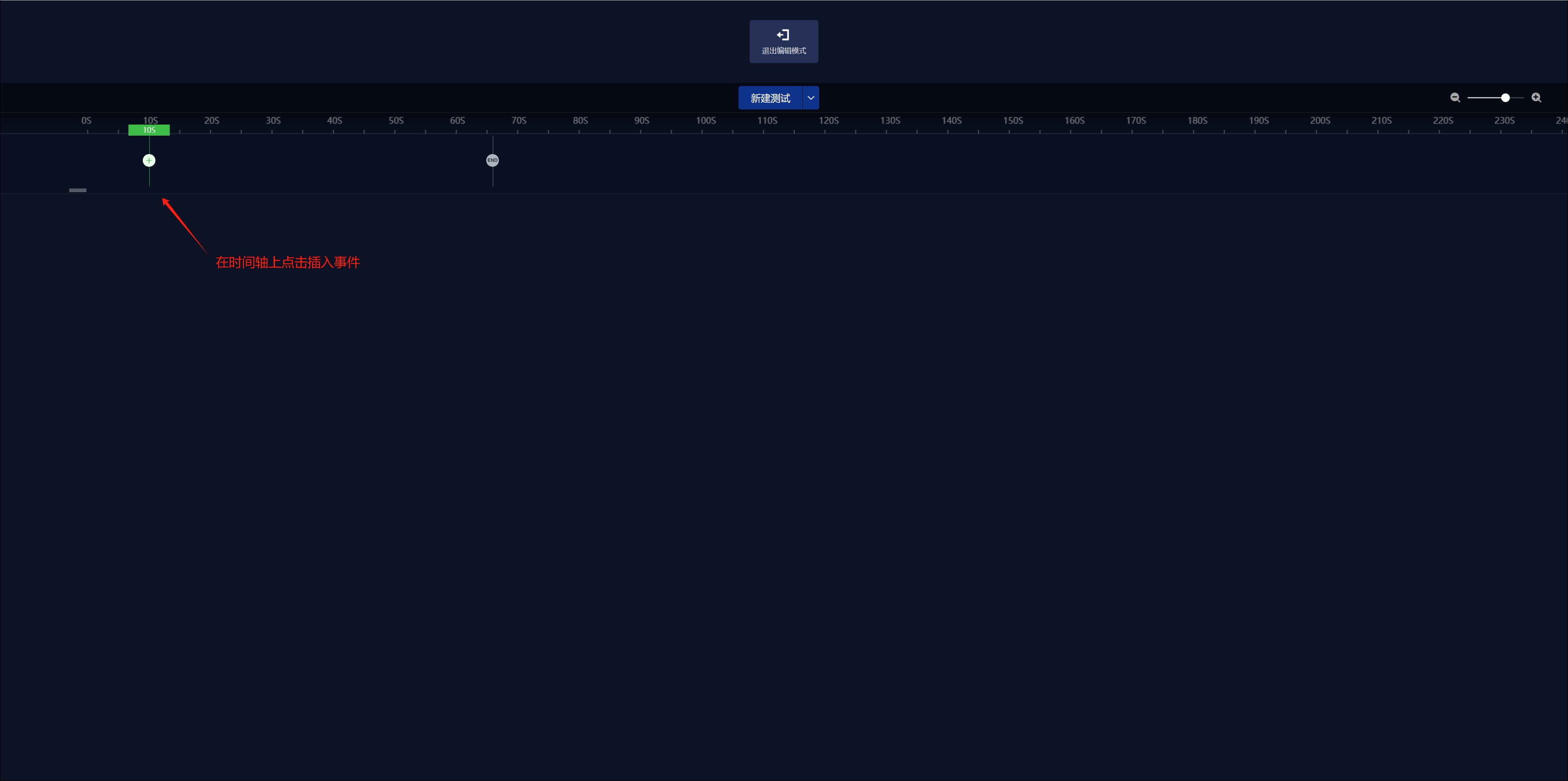

  1. 在时间轴上点击插入事件

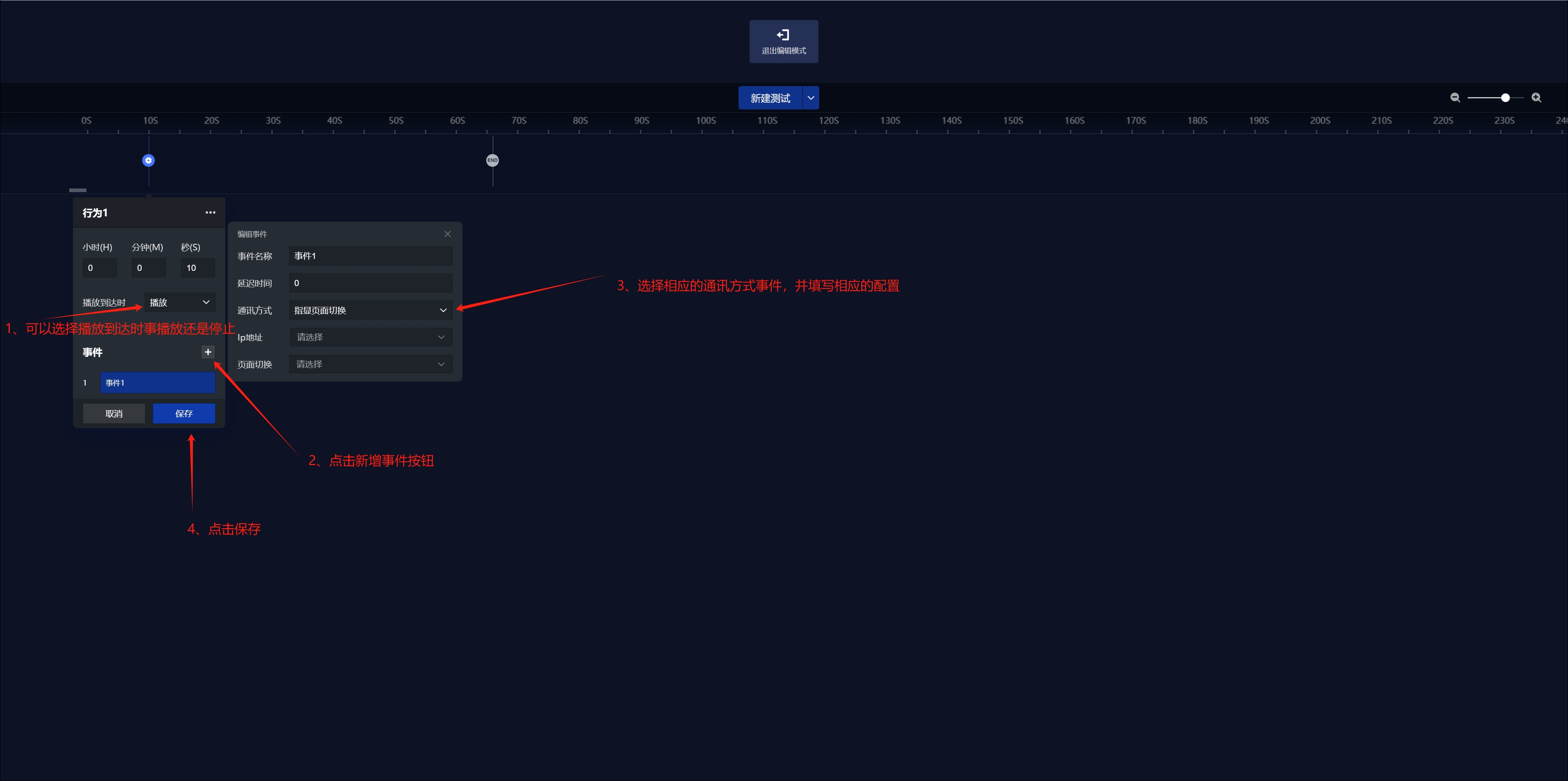

  1. 点击添加事件，填写相应配置，保存

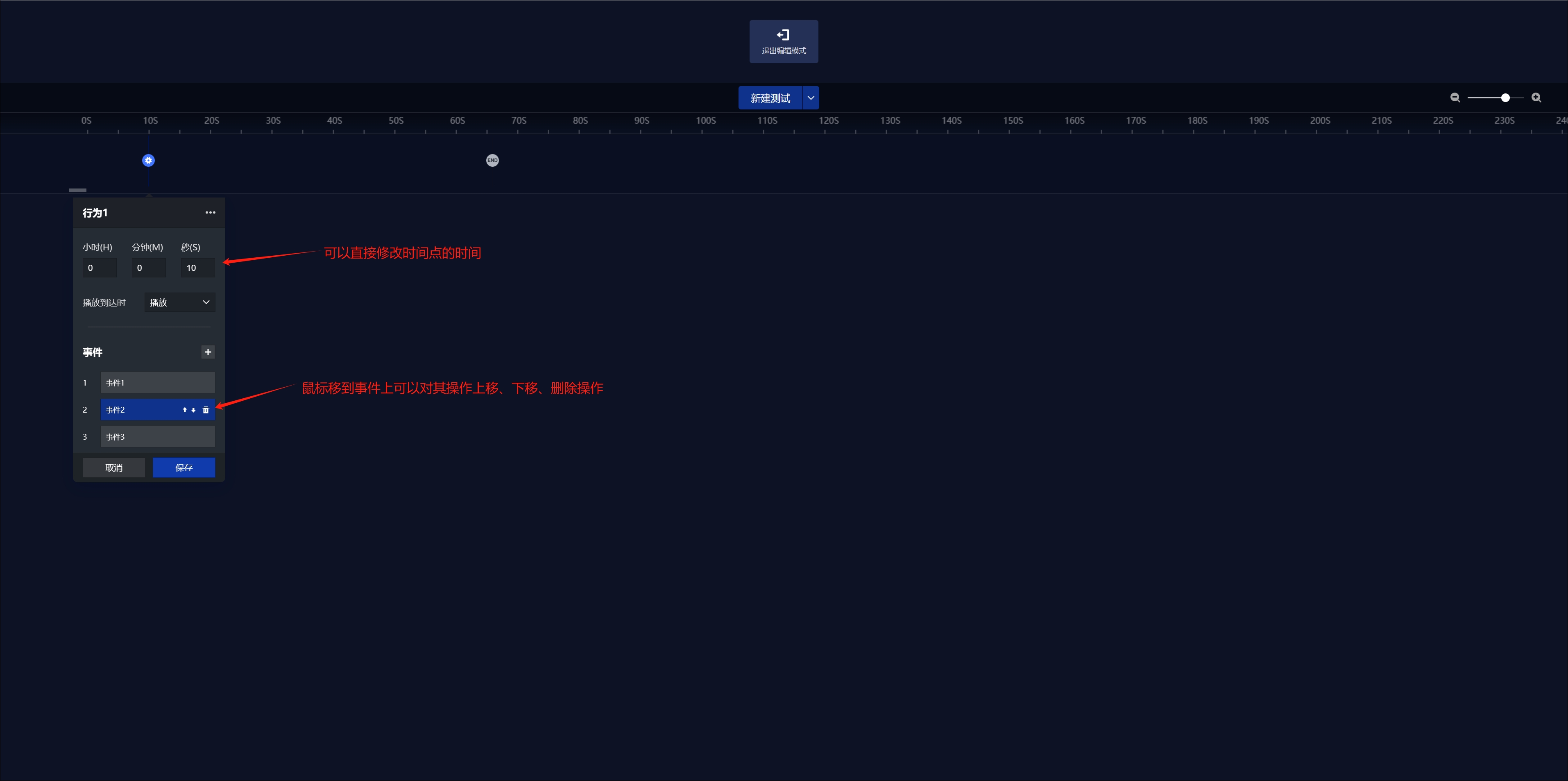

  1. 鼠标移到事件上可以对其操作上移、下移、删除操作

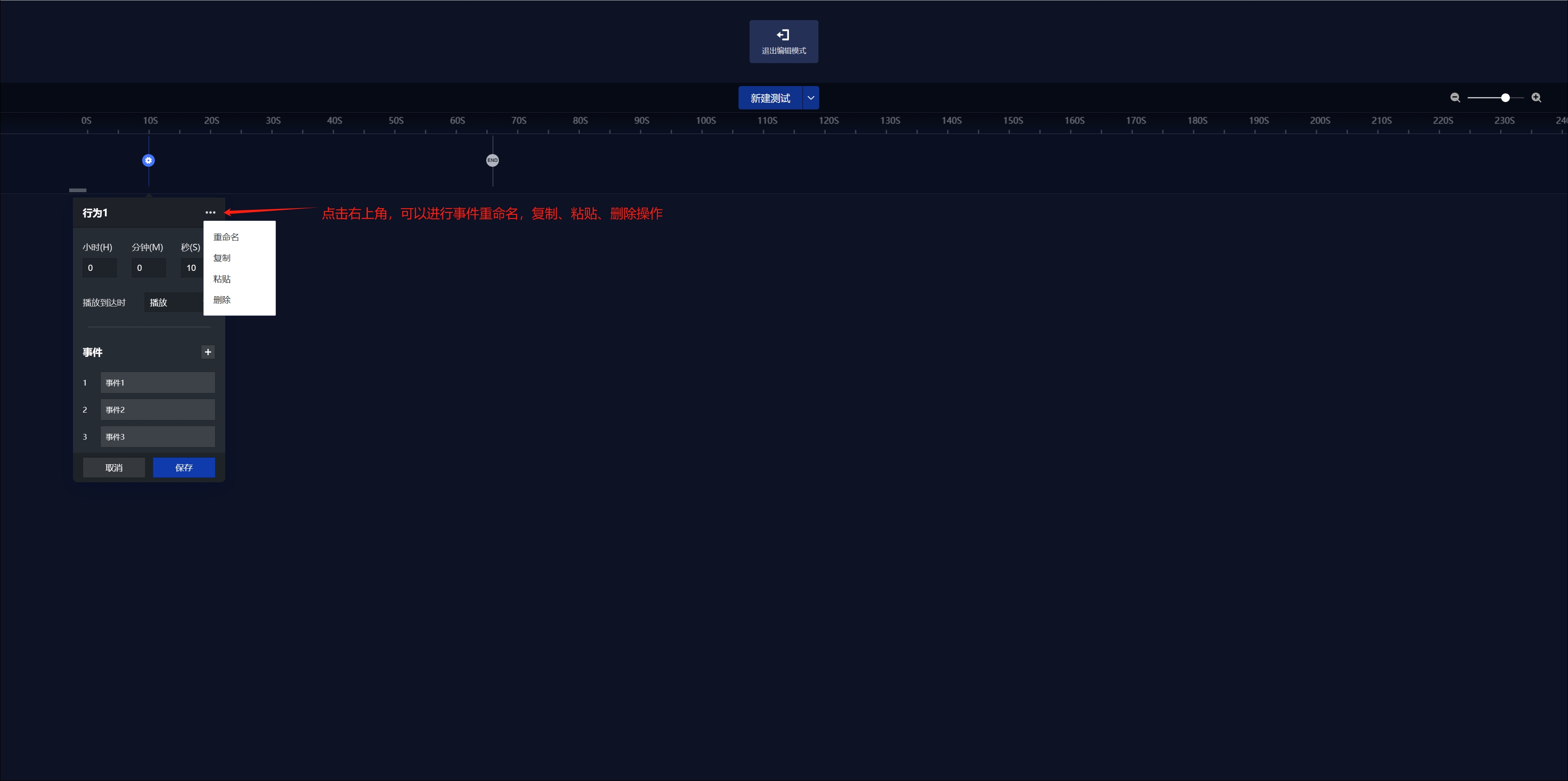

  1. 点击右上角，可以进行事件重命名，复制、粘贴、删除操作

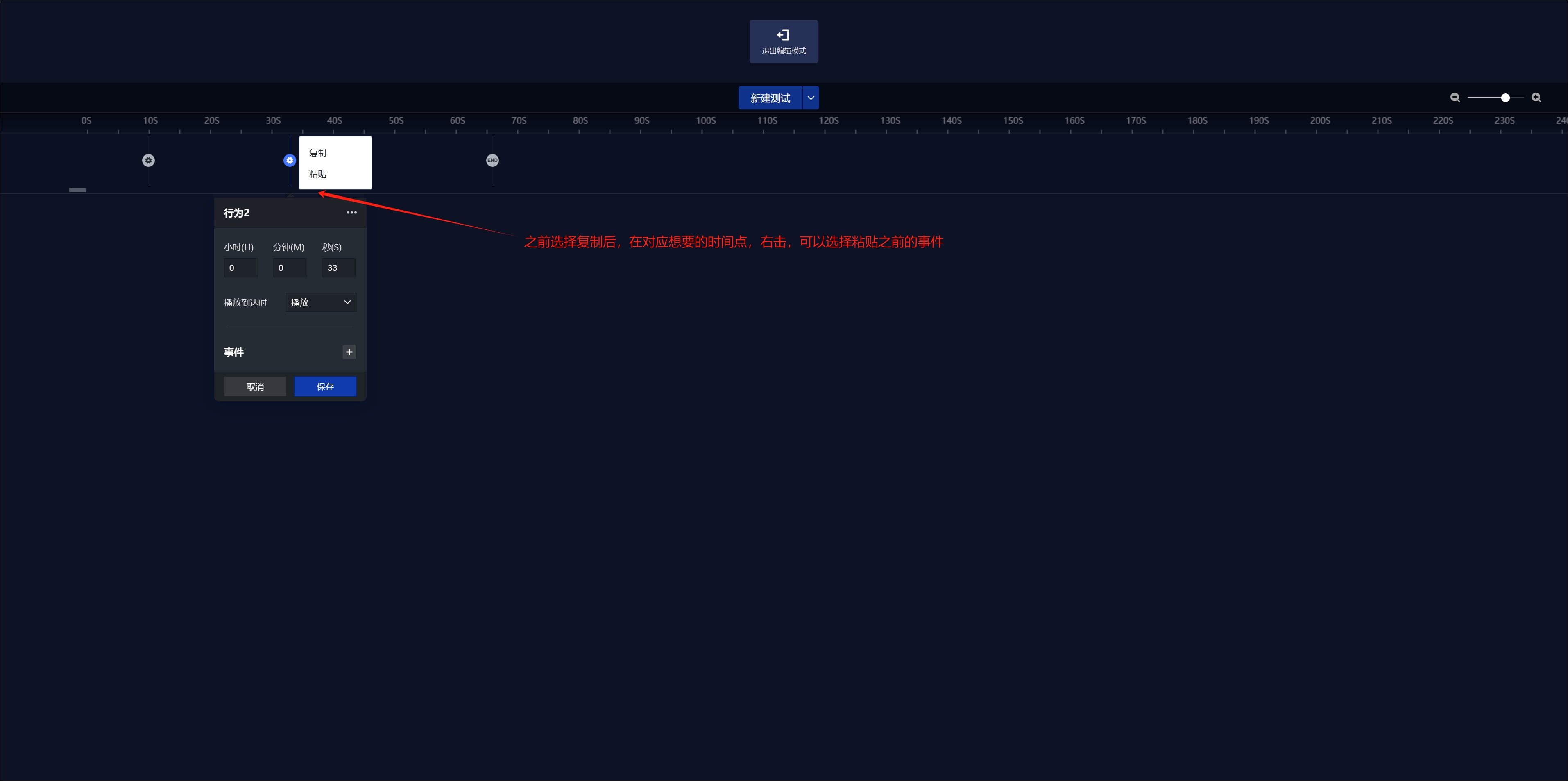

  1. 之前选择复制后，在对应想要的时间点，右击，可以选择粘贴之前的事件

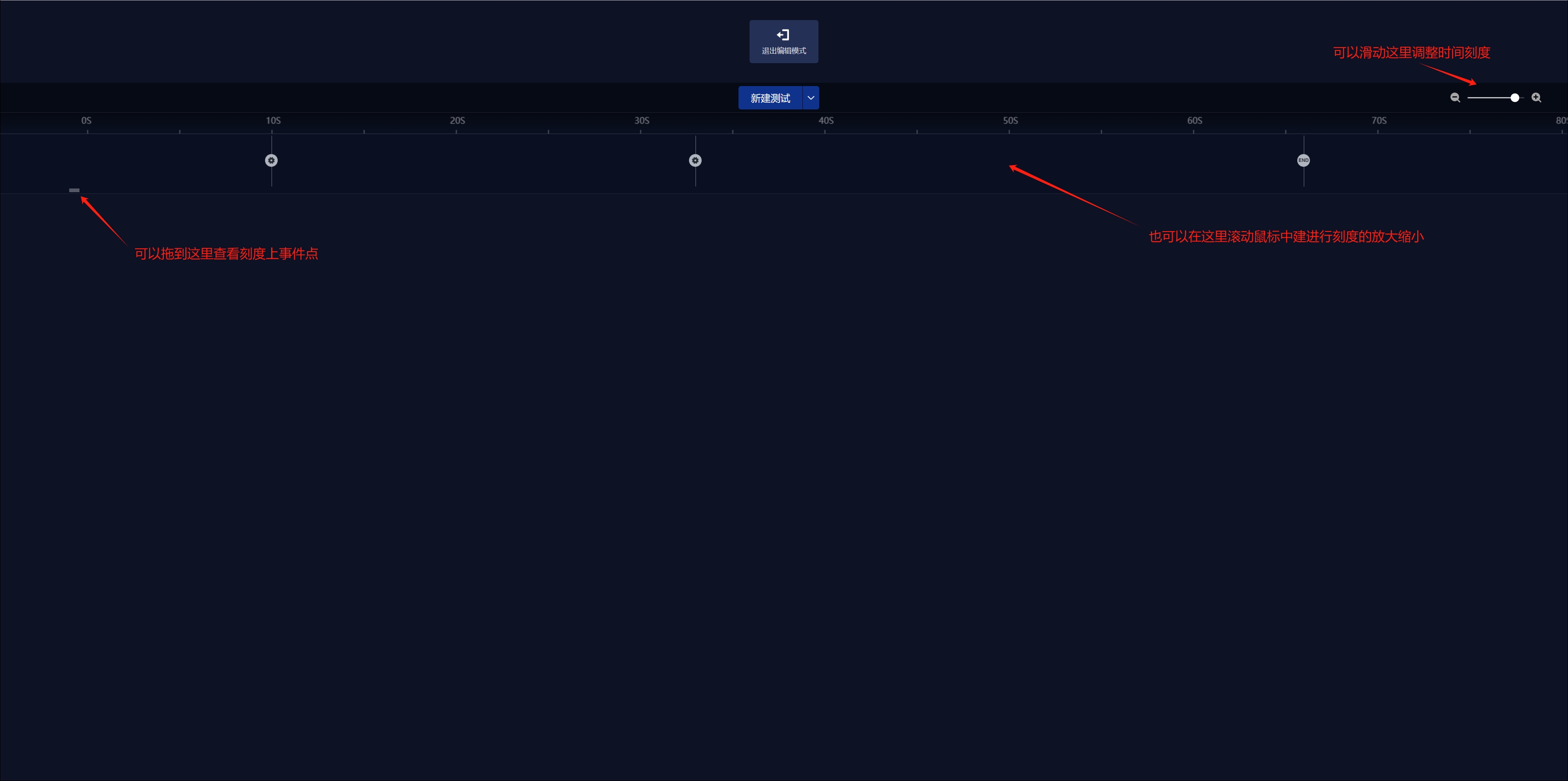

  1. 可以调时间整刻度

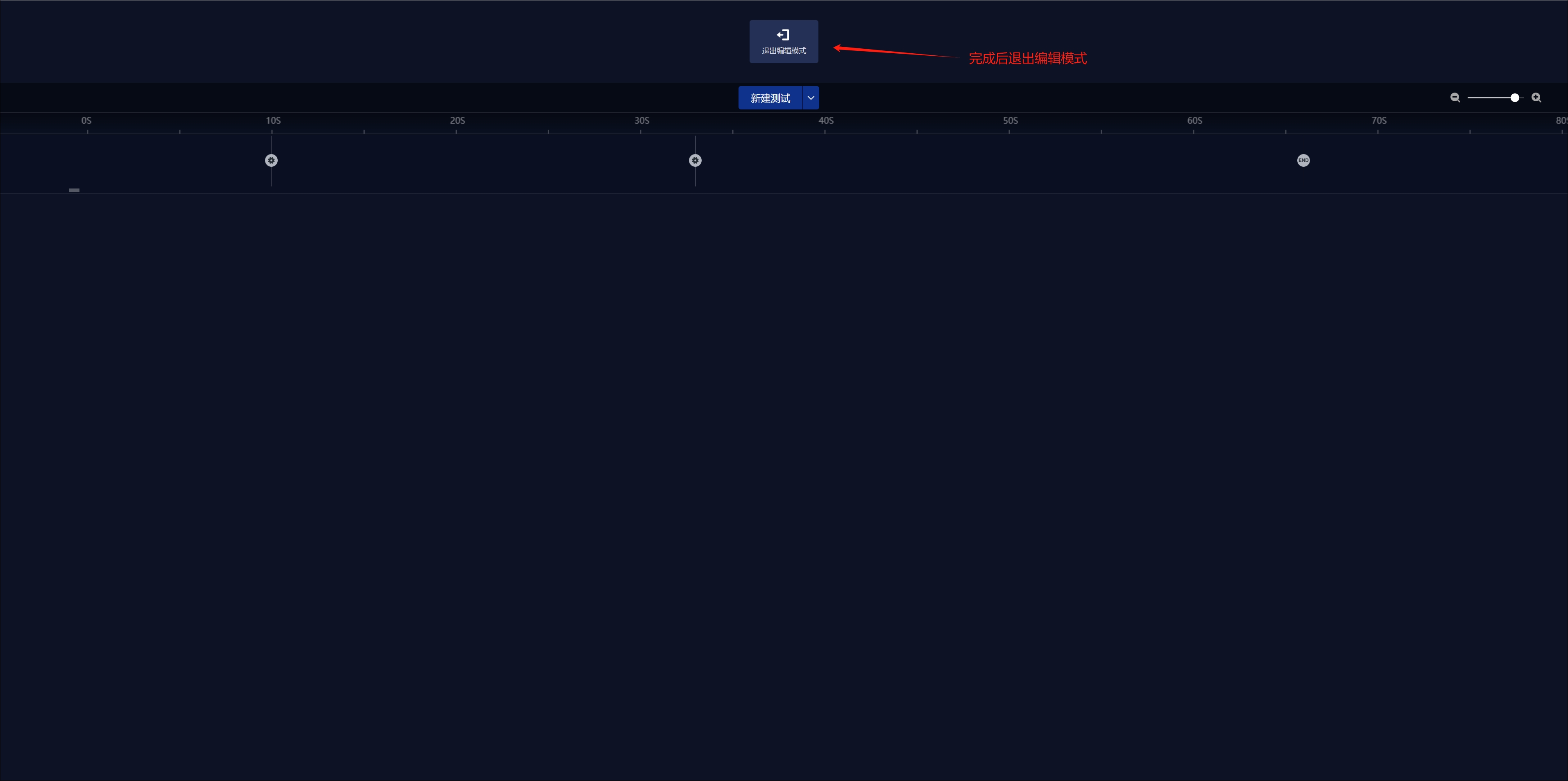

  1. 完成后退出编辑模式

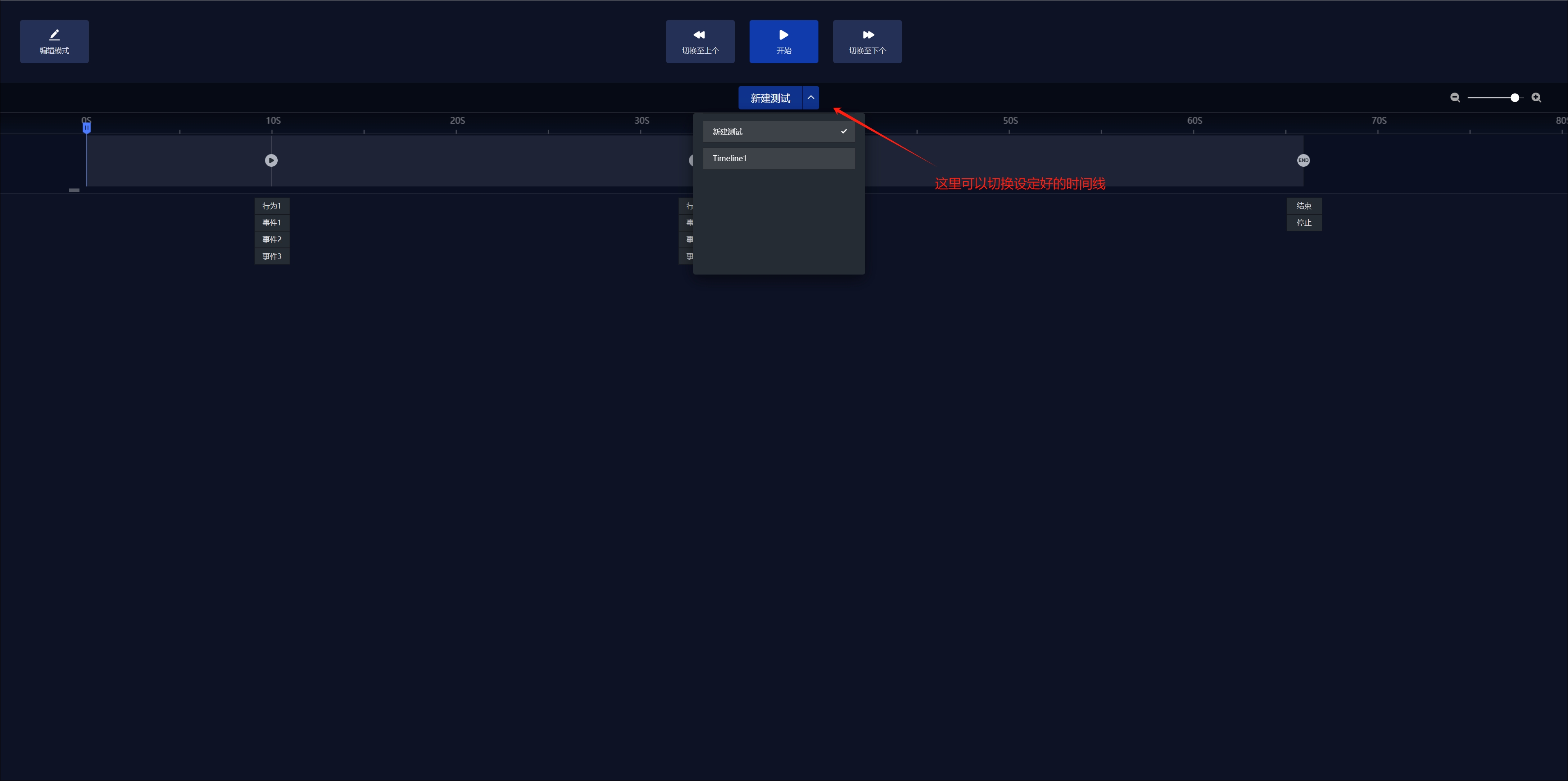

  1. 可以切换设定好的时间线

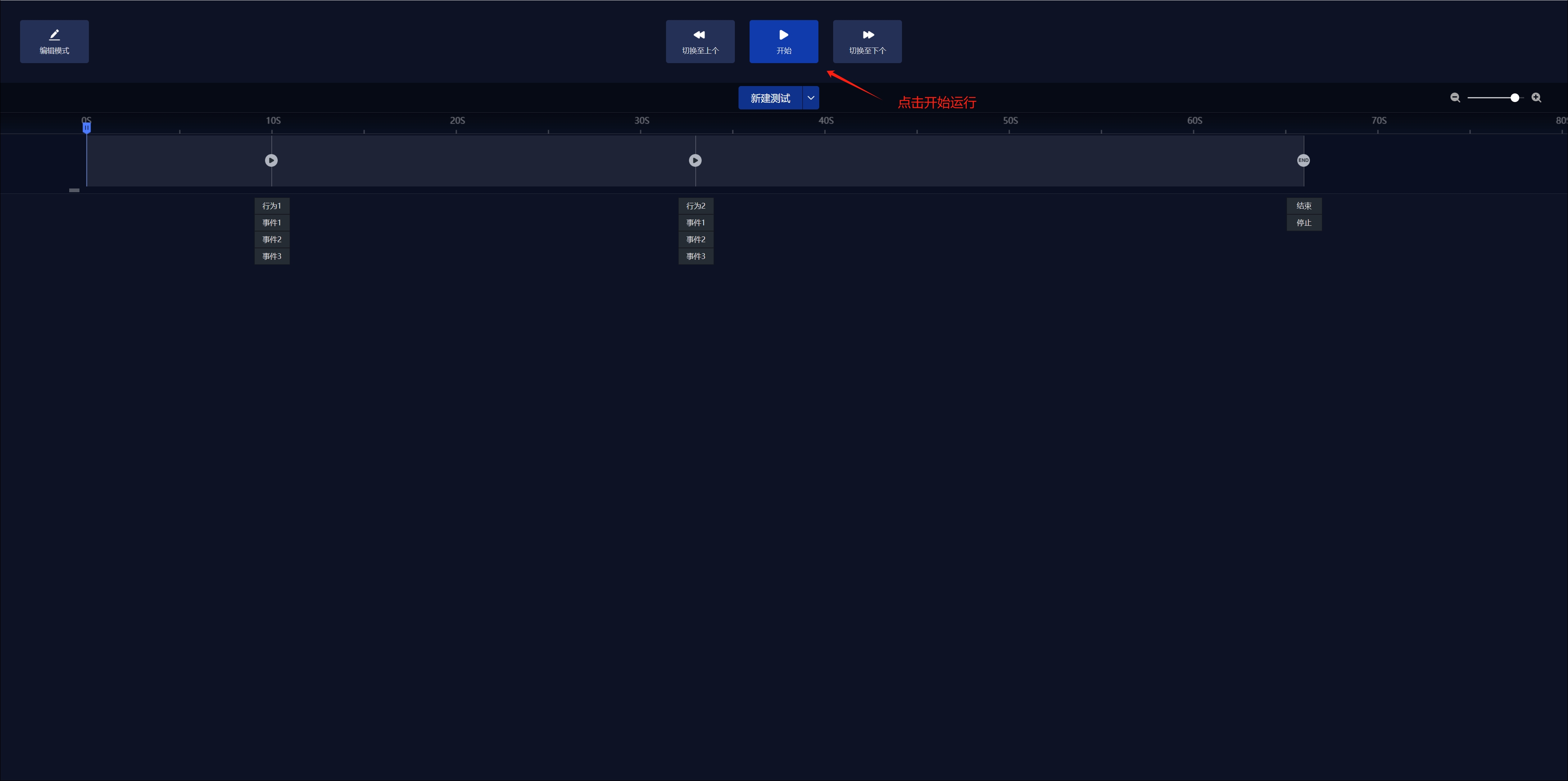

  1. 点击开始运行


  1. 运行时间线

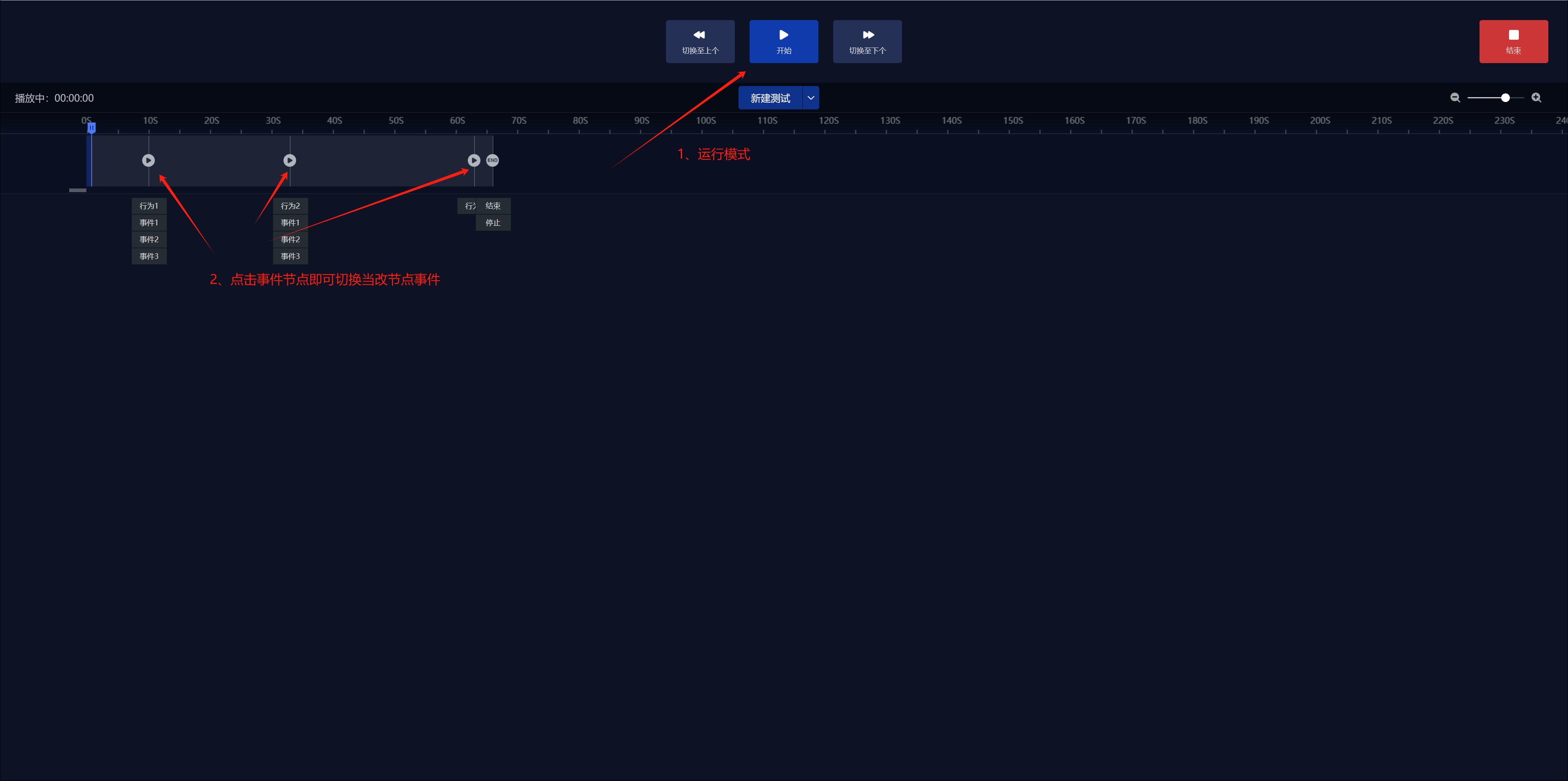

  1. 在时间线运行过程中，直接点击事件节点，就能快速切换至点击时间点


# 四：HULK添加指显页面切换ip方法

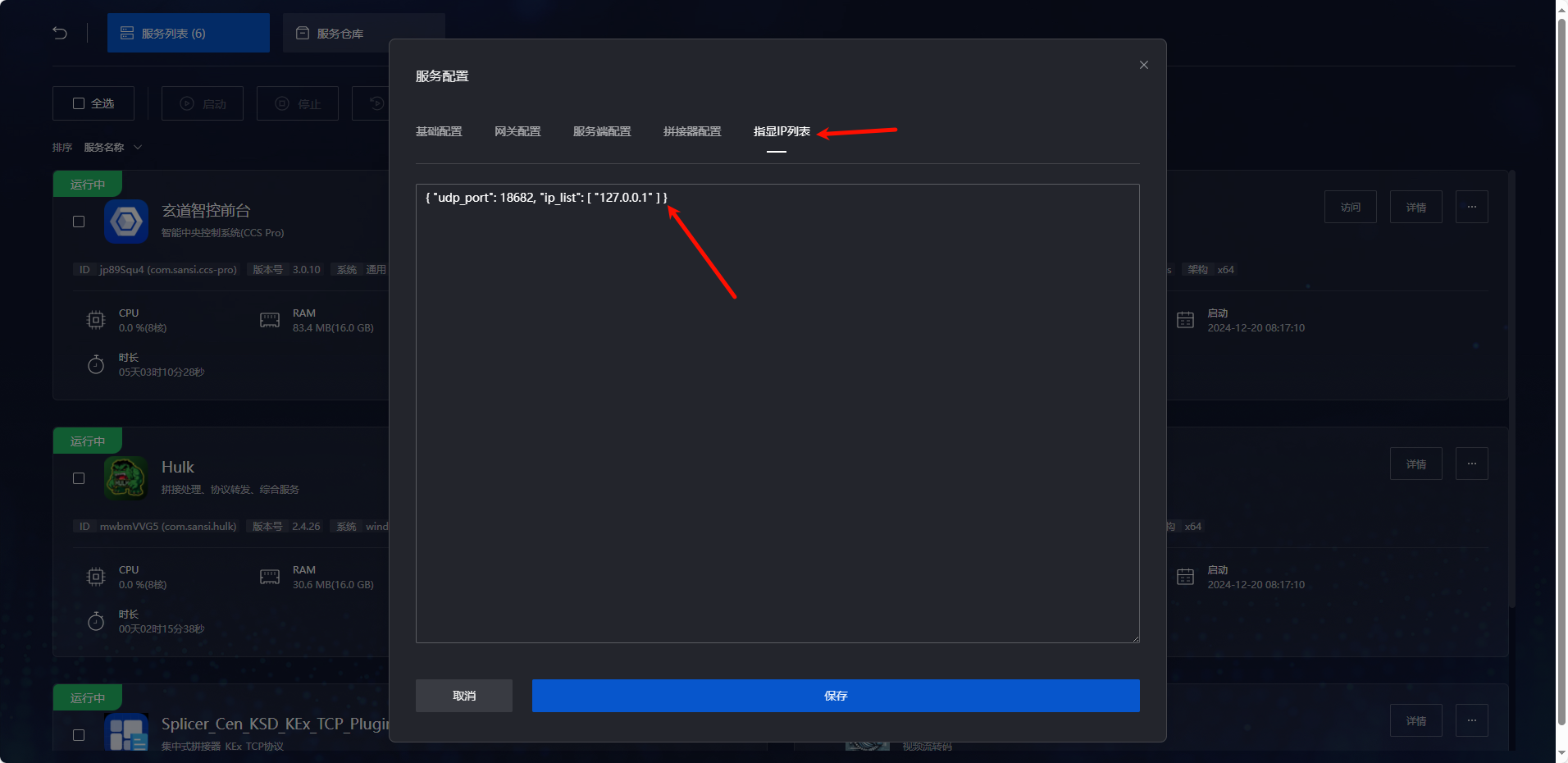

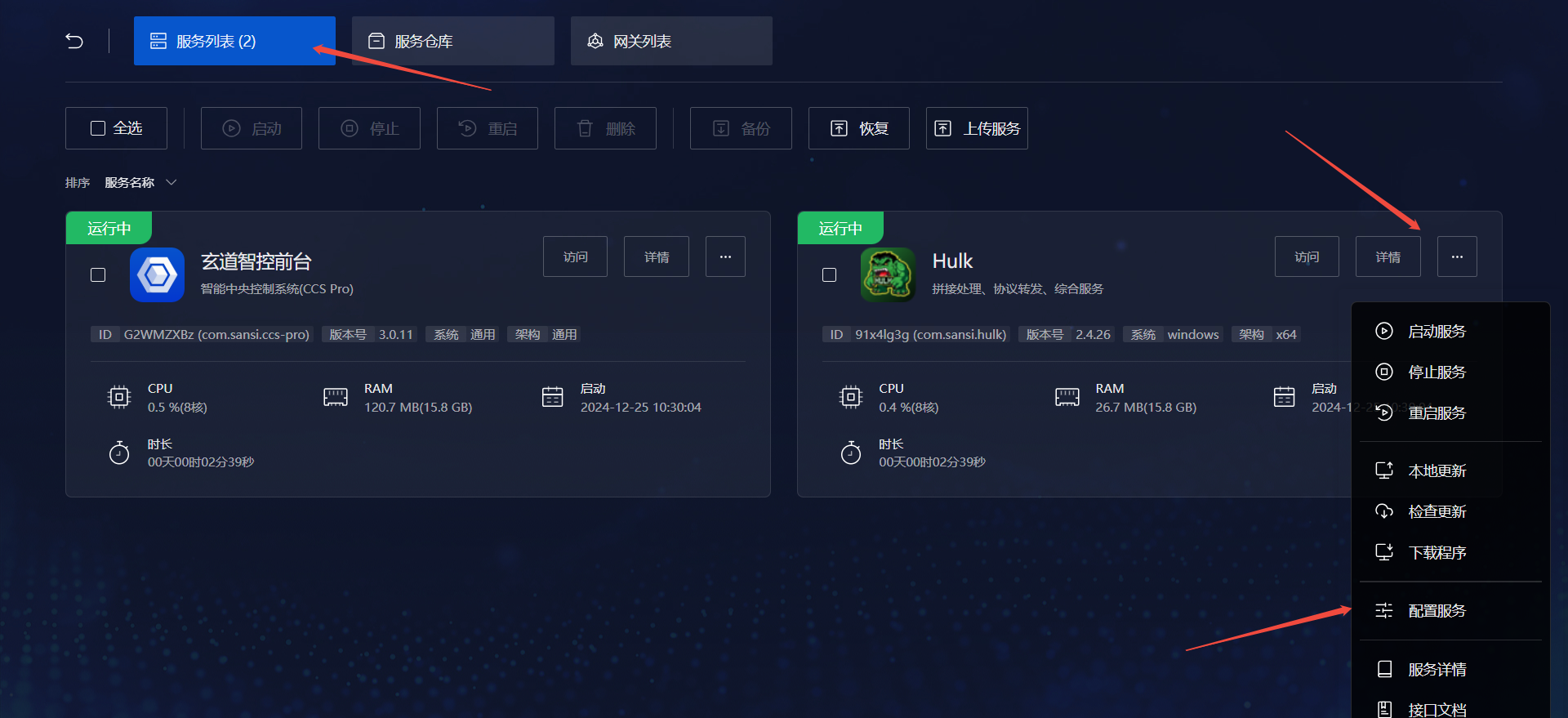

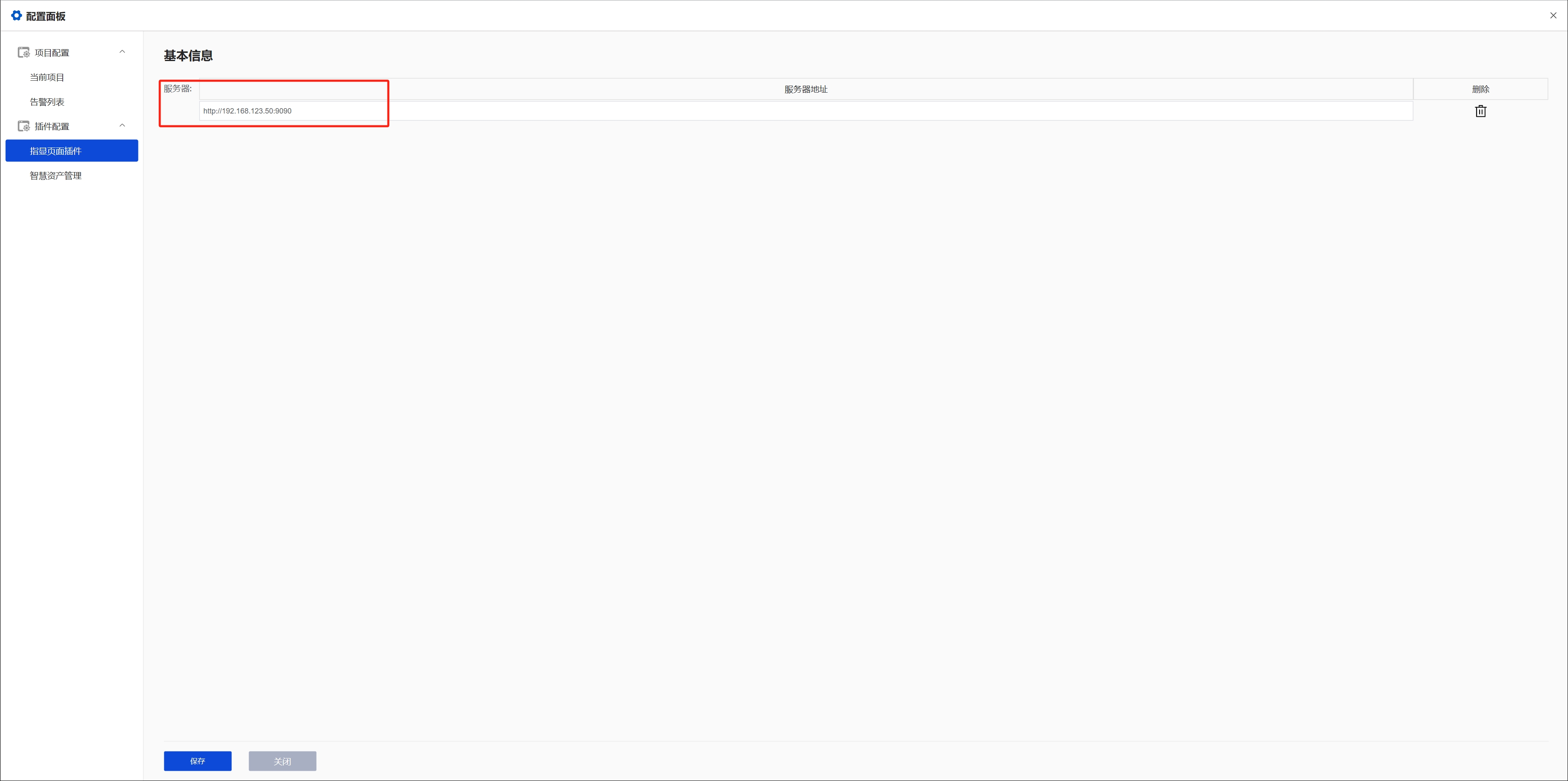

  1. 玄道智控-Hulk服务-更多-配置服务-指显IP列表



# 五：指显插件使用

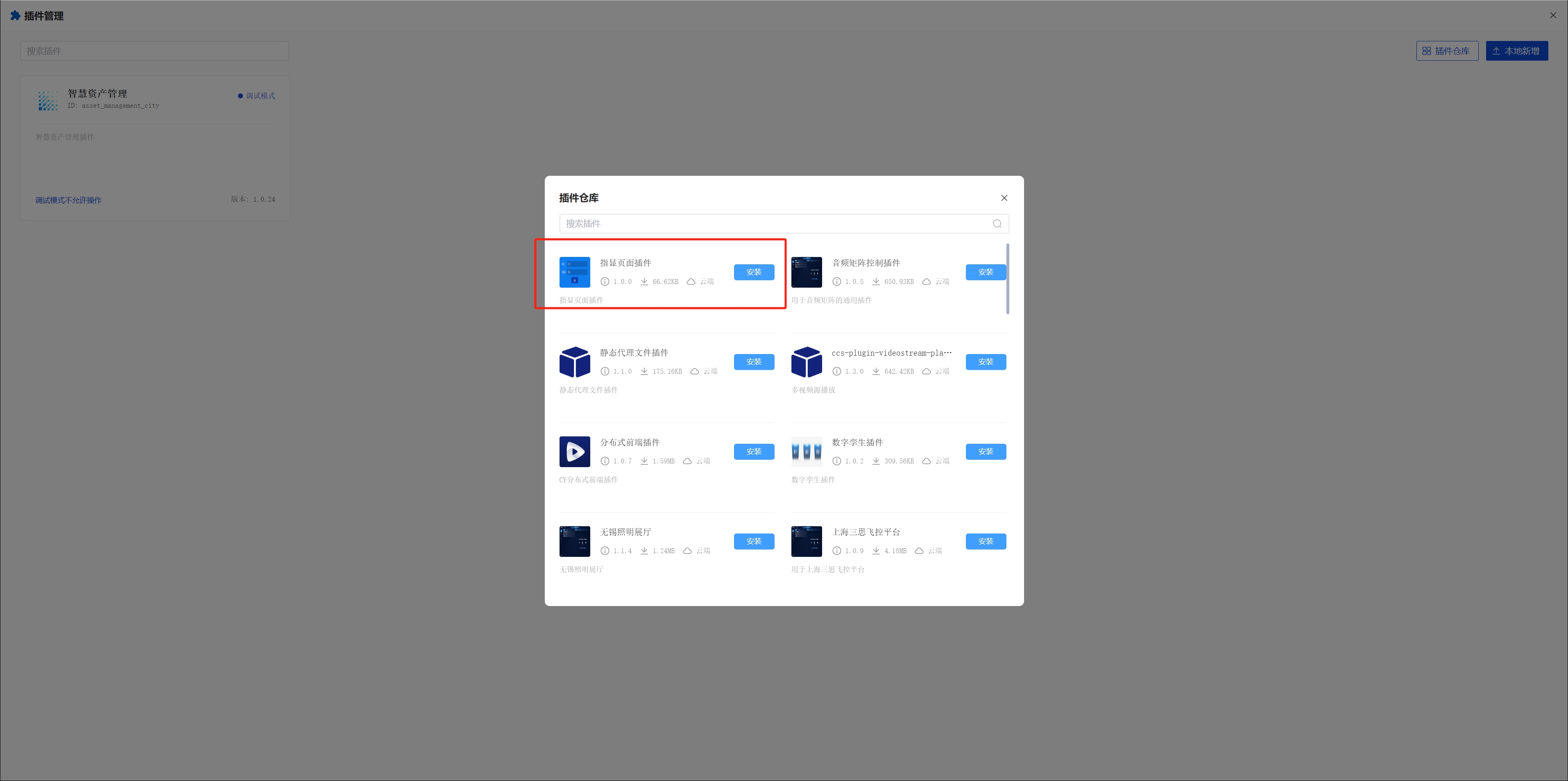

  1. 从插件仓库安装指显页面插件

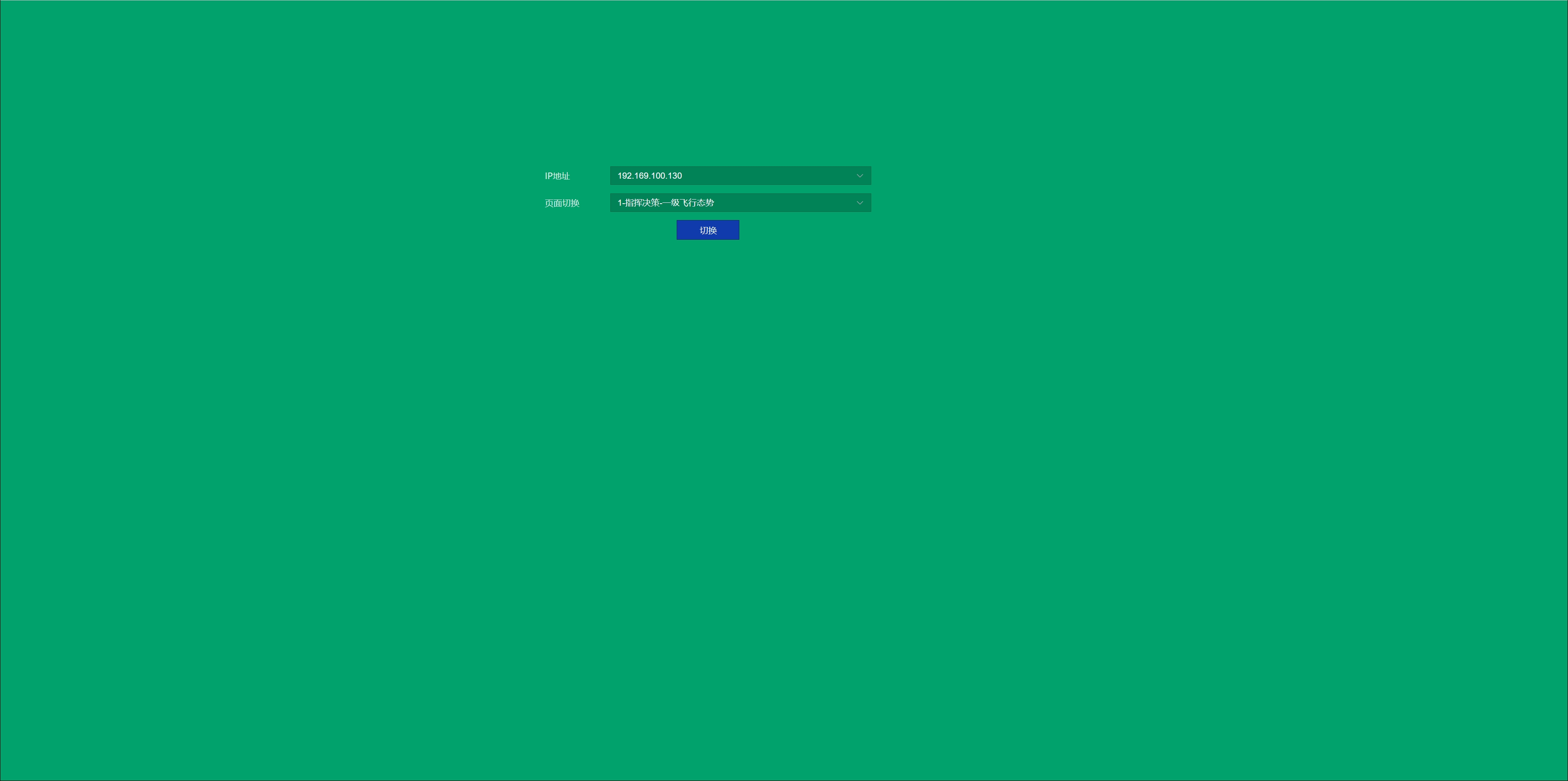

  1. 项目配置里填写服务器地址


  1. 拖入组件


  1. 运行
