| 部署手册 | 版本 | 编制 | 日期 |
|---|---|---|---|
| hulk | V1.0.0 | 邵首纯 | 2025.08.13 |
# 拼接器系统配置文档
# 1. 登录本地cyberhub
如未安装cyberhub，参考cyberhub安装说明书
# 1.1 访问URL
http://127.0.0.1:1280
# 1.2 界面预览
# 2. 部署hulk

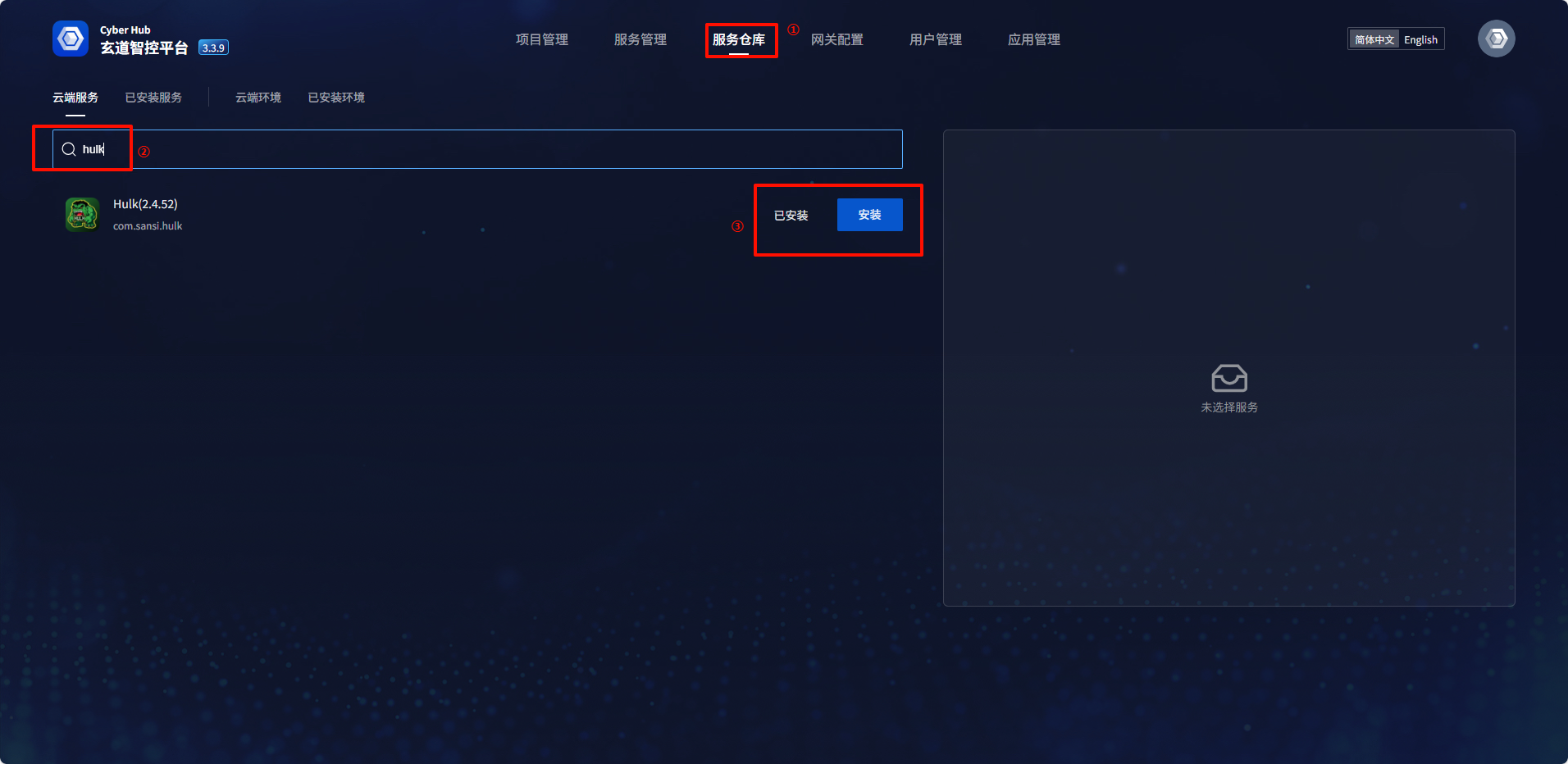

# 2.1 到服务仓库获取hulk安装包
点击安装后，在服务列表可以看到hulk服务
# 2.2 hulk的配置
- 如果只是一台电脑配置一个拼接器服务，则这些配置不用修改，直接可以使用
- 如果是一台电脑需要控制多个拼接器，则需要按以下步骤修改
# 2.2.1 打开服务配置

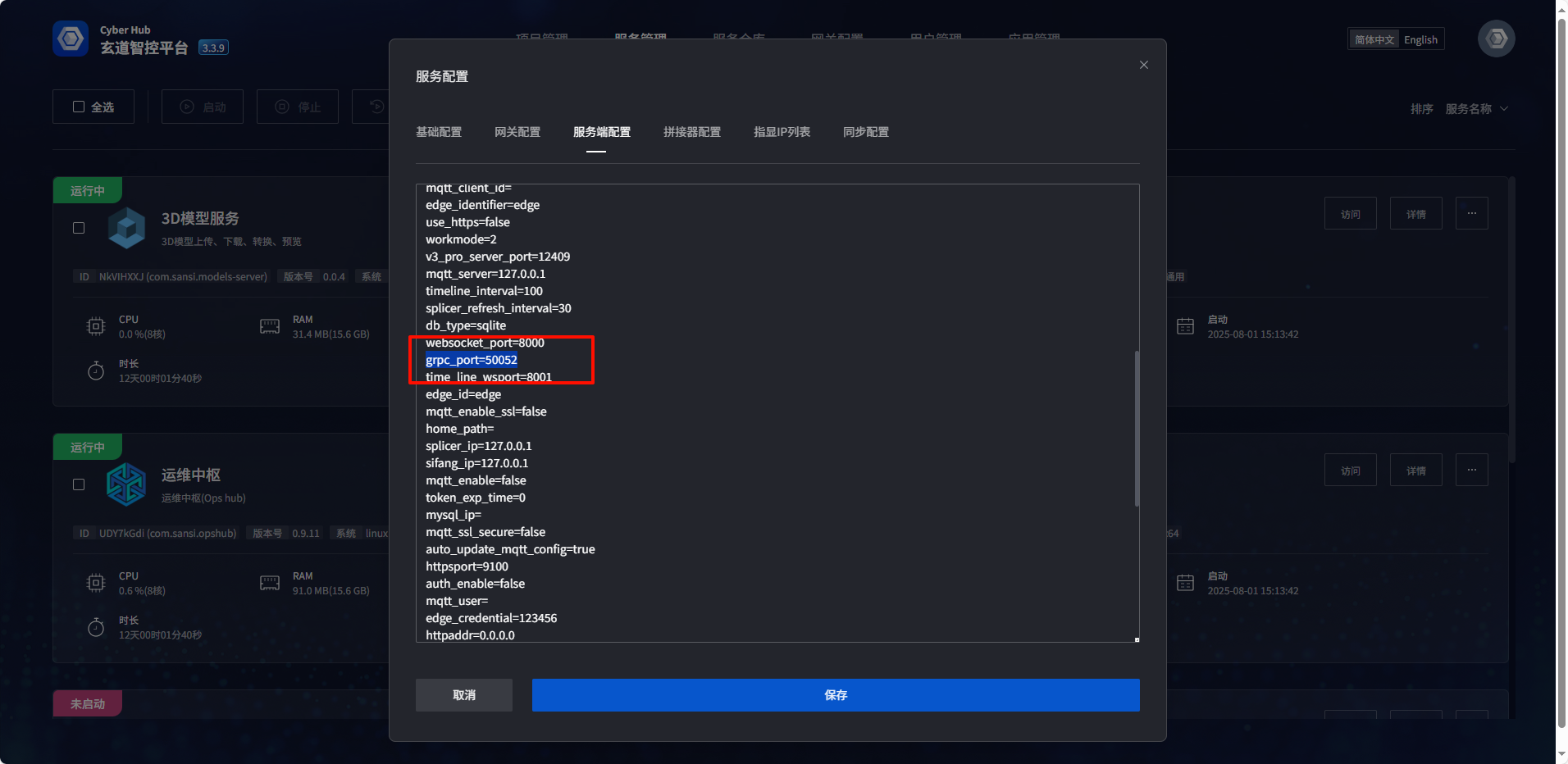

# 2.2.2 找到grpc_port配置
第一个hulk可以使用50052端口来连接拼接器插件，
第二个hulk可以使用50053端口来连接拼接器插件
以此类推

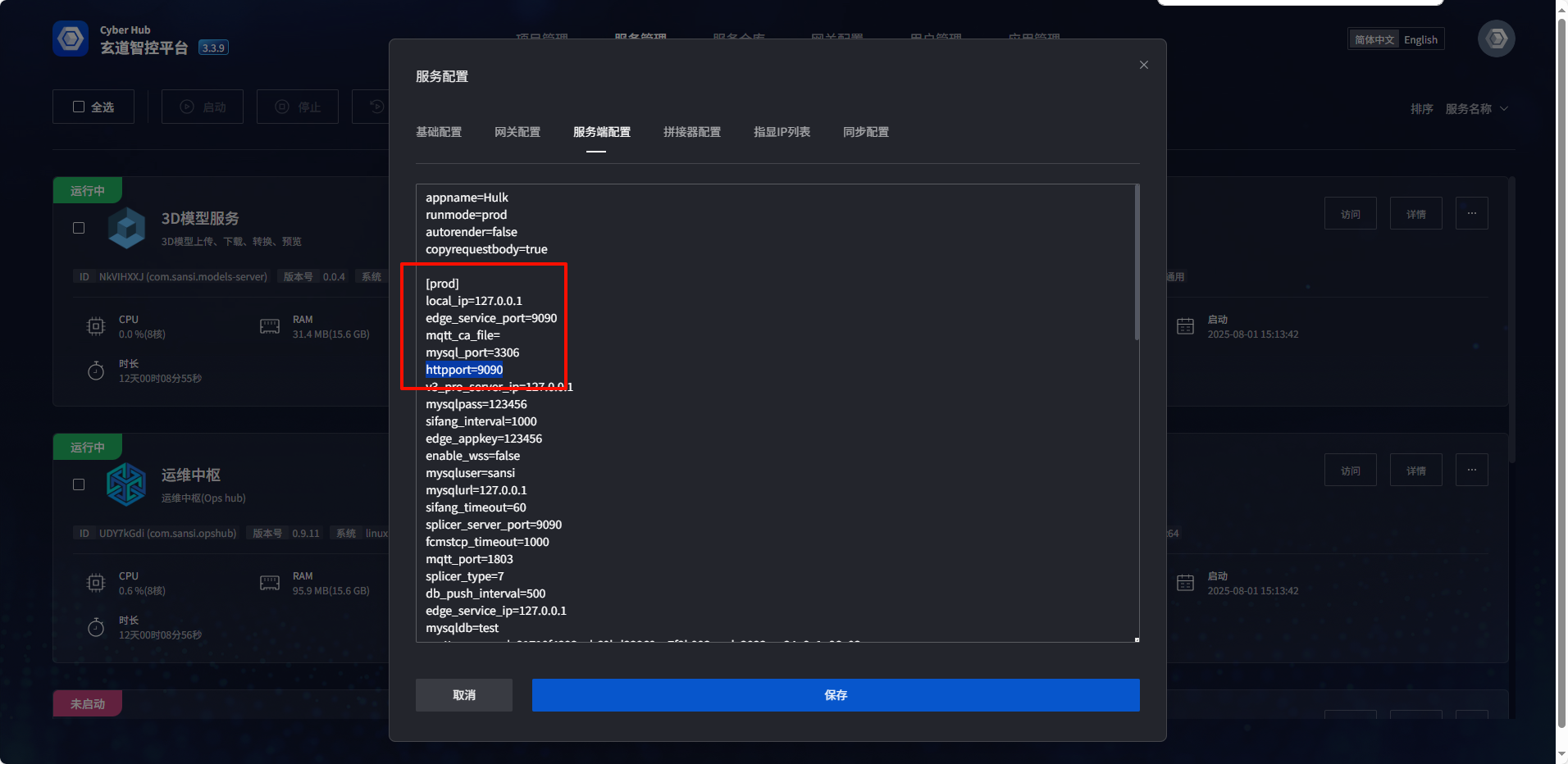

# 2.2.3 找到httpport配置
第一个hulk可以使用9090端口来连接前端访问服务，
第二个hulk可以使用9091端口来连接前端访问服务
以此类推
hulk配置到此结束
# 3 拼接器插件配置

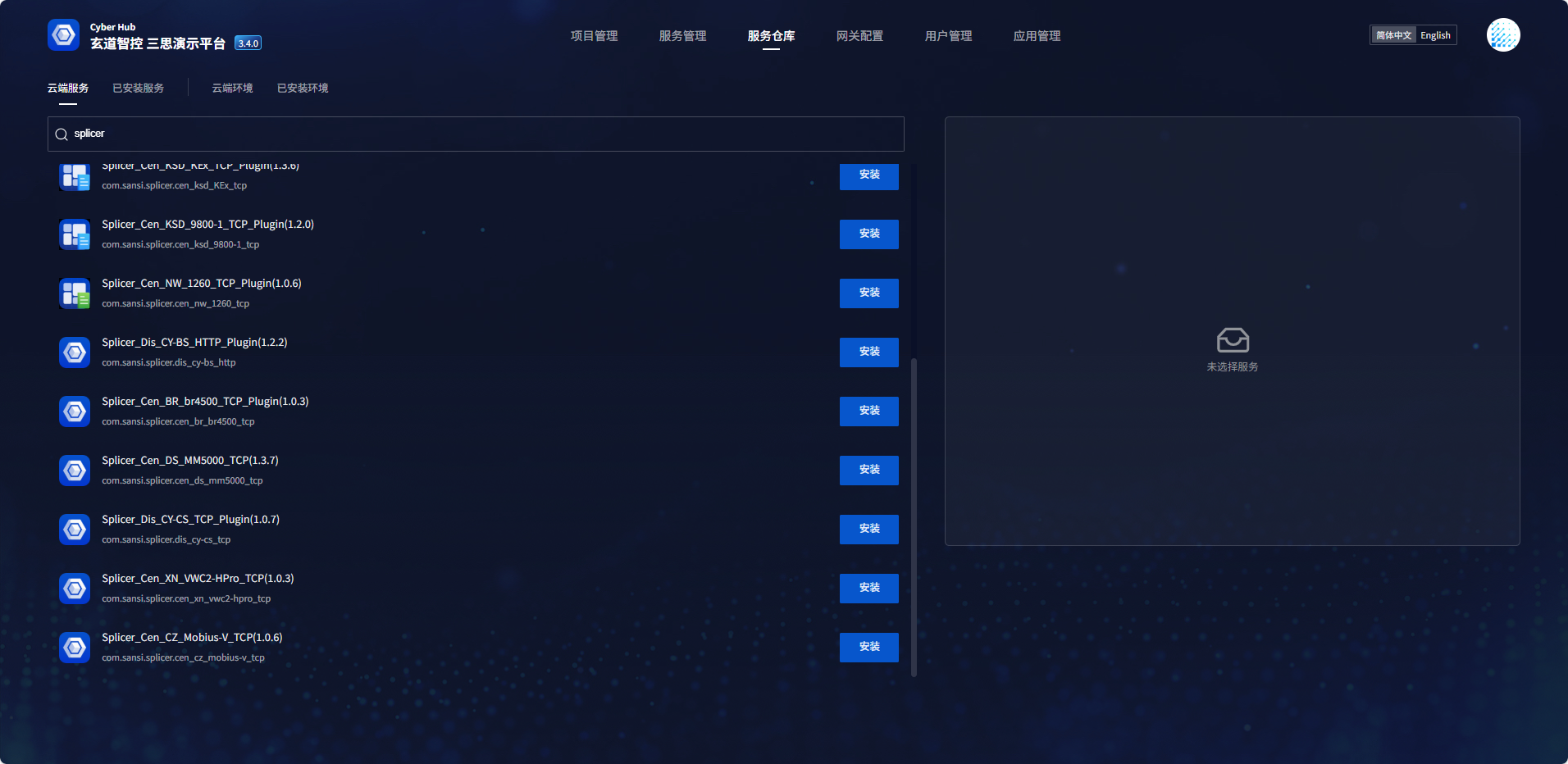

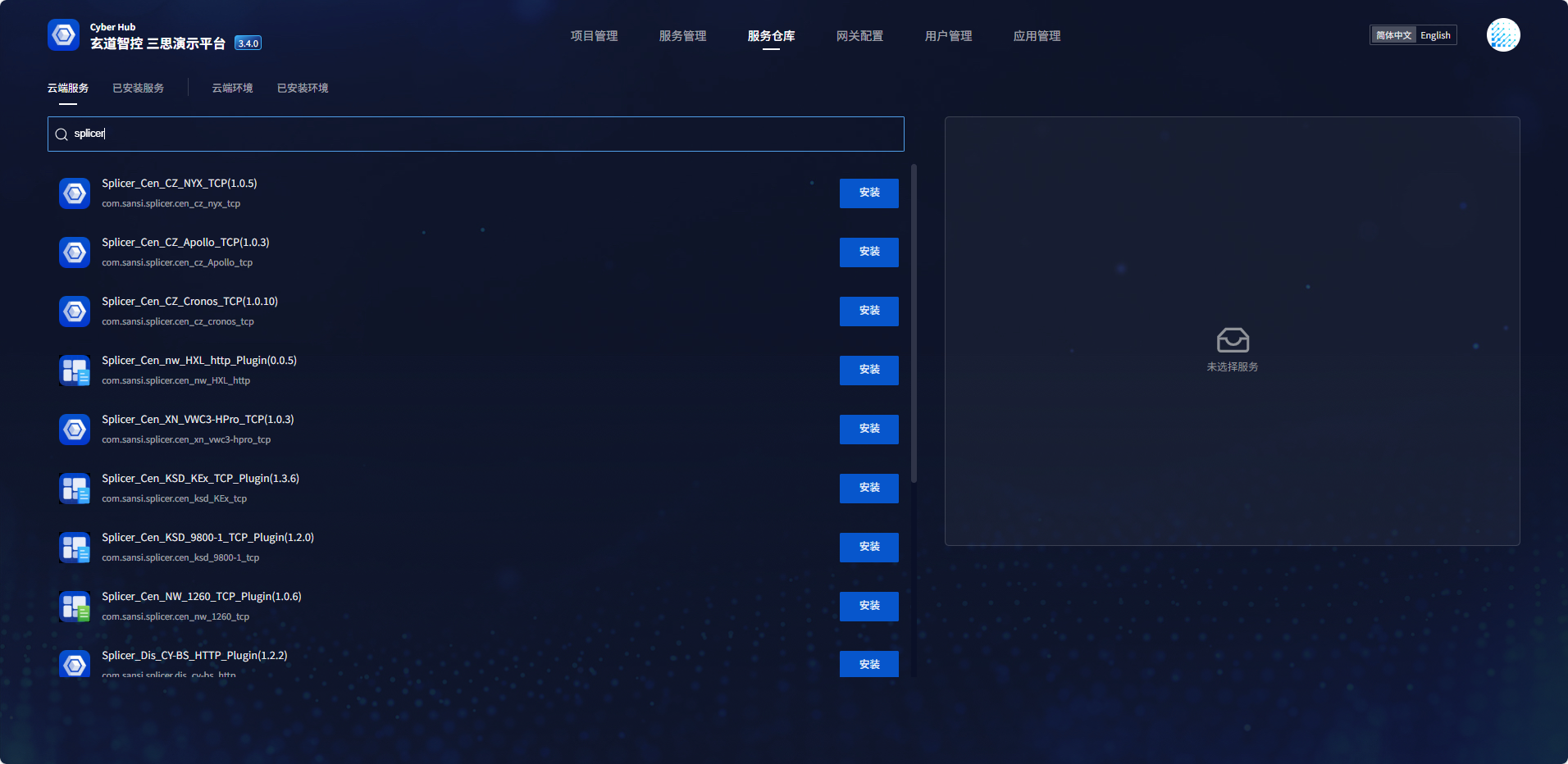

# 3.1 拼接器插件列举
当前一共有14款不同的拼接器插件
需要根据现场使用的拼接器类型进行分别选用安装
Splicer_Cen_CZ_NYX_TCP (1.0.5)
- 包名：
com.sansi.splicer.cen_cz_nyx_tcp - 支持回显 5
- 包名：
Splicer_Cen_CZ_Apollo_TCP (1.0.3)
- 包名：
com.sansi.splicer.cen_cz_apollo_tcp - 支持回显 5
- 包名：
Splicer_Cen_CZ_Cronos_TCP (1.0.10) (已安装)
- 包名：
com.sansi.splicer.cen_cz_cronos_tcp - 支持回显 5
- 包名：
Splicer_Cen_nw_HXL_http_Plugin (1.0.5)
- 包名：
com.sansi.splicer.cen_nw_hxl_http - 支持回显 5
- 包名：
Splicer_Cen_XN_VWC3_HPro_TCP (1.0.3)
- 包名：
com.sansi.splicer.cen_xn_vwc3_hpro_tcp - 支持回显 1、3、4、5
- 包名：
Splicer_Cen_KSD_KEx_TCP_Plugin (1.3.6)
- 包名：
com.sansi.splicer.cen_ksd_kex_tcp - 支持回显 1、3、4、5
- 包名：
Splicer_Cen_KSD_9800-1_TCP_Plugin (1.2.0)
- 包名：
com.sansi.splicer.cen_ksd_9800_1_tcp - 支持回显 未知
- 包名：
Splicer_Cen_NW_1260_TCP_Plugin (1.0.6)
- 包名：
com.sansi.splicer.cen_nw_1260_tcp - 支持回显 1、3、4、5
- 包名：
Splicer_Dis_CY-BS_HTTP_Plugin (1.2.2)
- 包名：
com.sansi.splicer.dis_cy_bs_http - 支持回显 2
- 包名：
Splicer_Cen_BR_br4500_TCP_Plugin (1.0.3)
- 包名：
com.sansi.splicer.cen_br_br4500_tcp - 支持回显 未知
- 包名：
Splicer_Cen_DS_MM5000_TCP (1.3.7)
- 包名：
com.sansi.splicer.cen_ds_mm5000_tcp - 支持回显 1、3、4、5 需要有回显卡
- 包名：
Splicer_Dis_CY-CS_TCP_Plugin (1.0.7)
- 包名：
com.sansi.splicer.dis_cy_cs_tcp - 支持回显 未知
- 包名：
Splicer_Cen_XN_VWC2_HPro_TCP (1.0.3)
- 包名：
com.sansi.splicer.cen_xn_vwc2_hpro_tcp - 描述：小鸟集中式VWC2拼接器插件
- 包名：
Splicer_Cen_CZ_Mobius-V_TCP (1.0.6)
- 包名：
com.sansi.splicer.cen_cz_mobius_v_tcp - 描述：淳中集中式Mobius拼接器插件
- 包名：

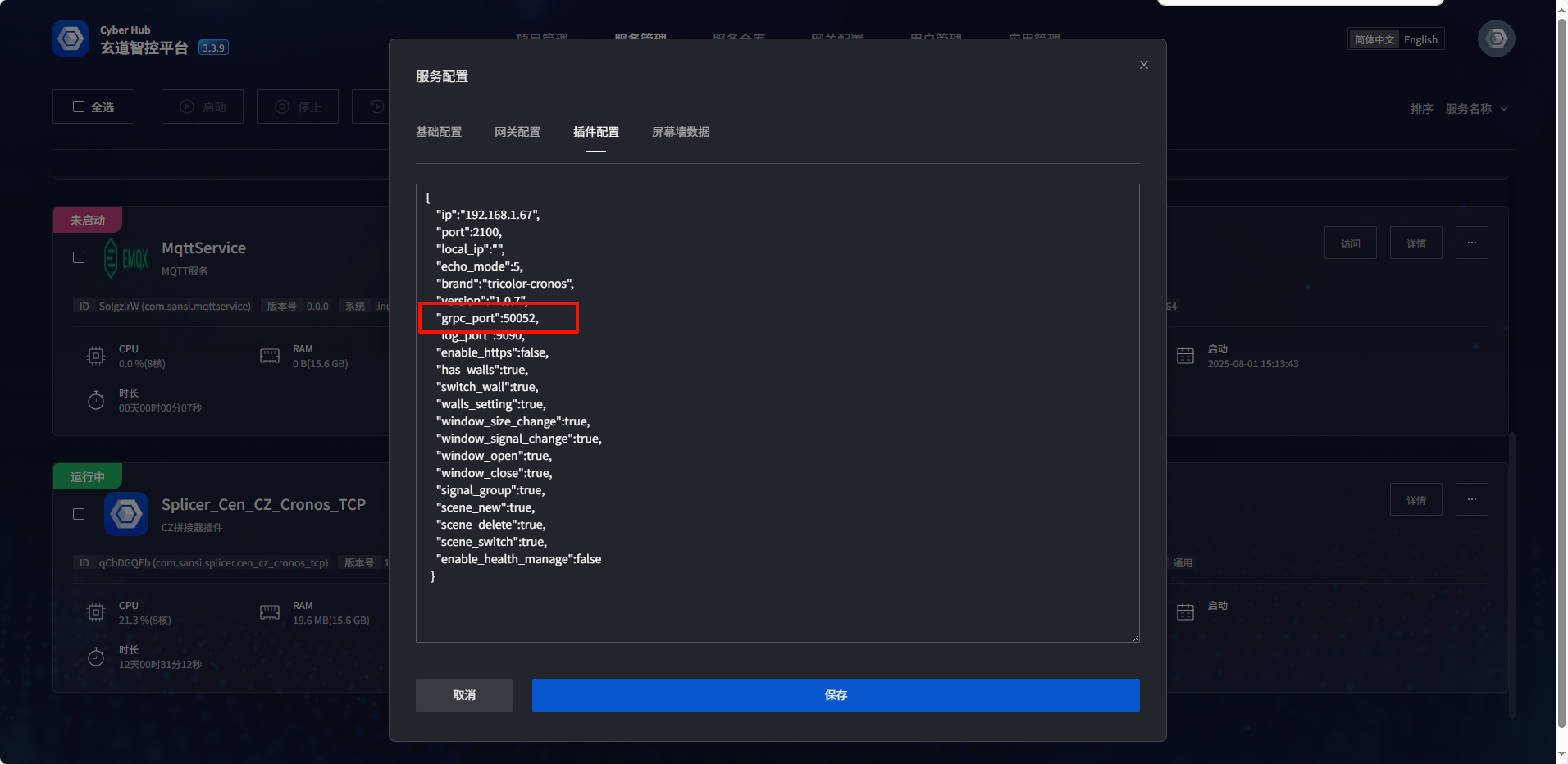

# 3.2 配置GRPC端口
如果有多个，需要和上面hulk一一对应，比如50052、50053、50054等端口

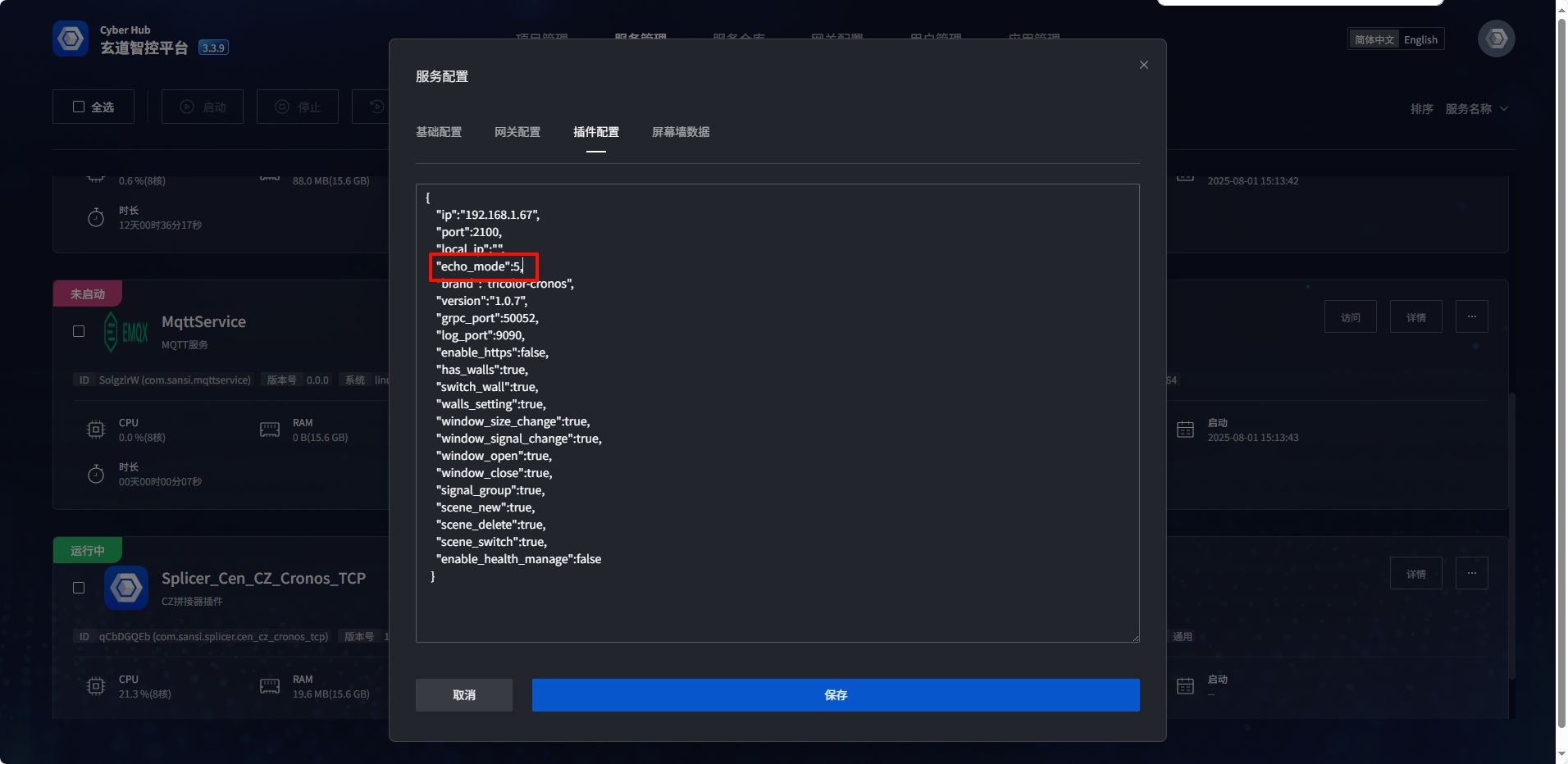

# 3.3 配置回显模式
0 代表无回显
1 代表前端图片回显
2 代表插件回显
3 代表webrtc流回显
4 代表服务端切割图片回显
5 代表多流式webrtc回显

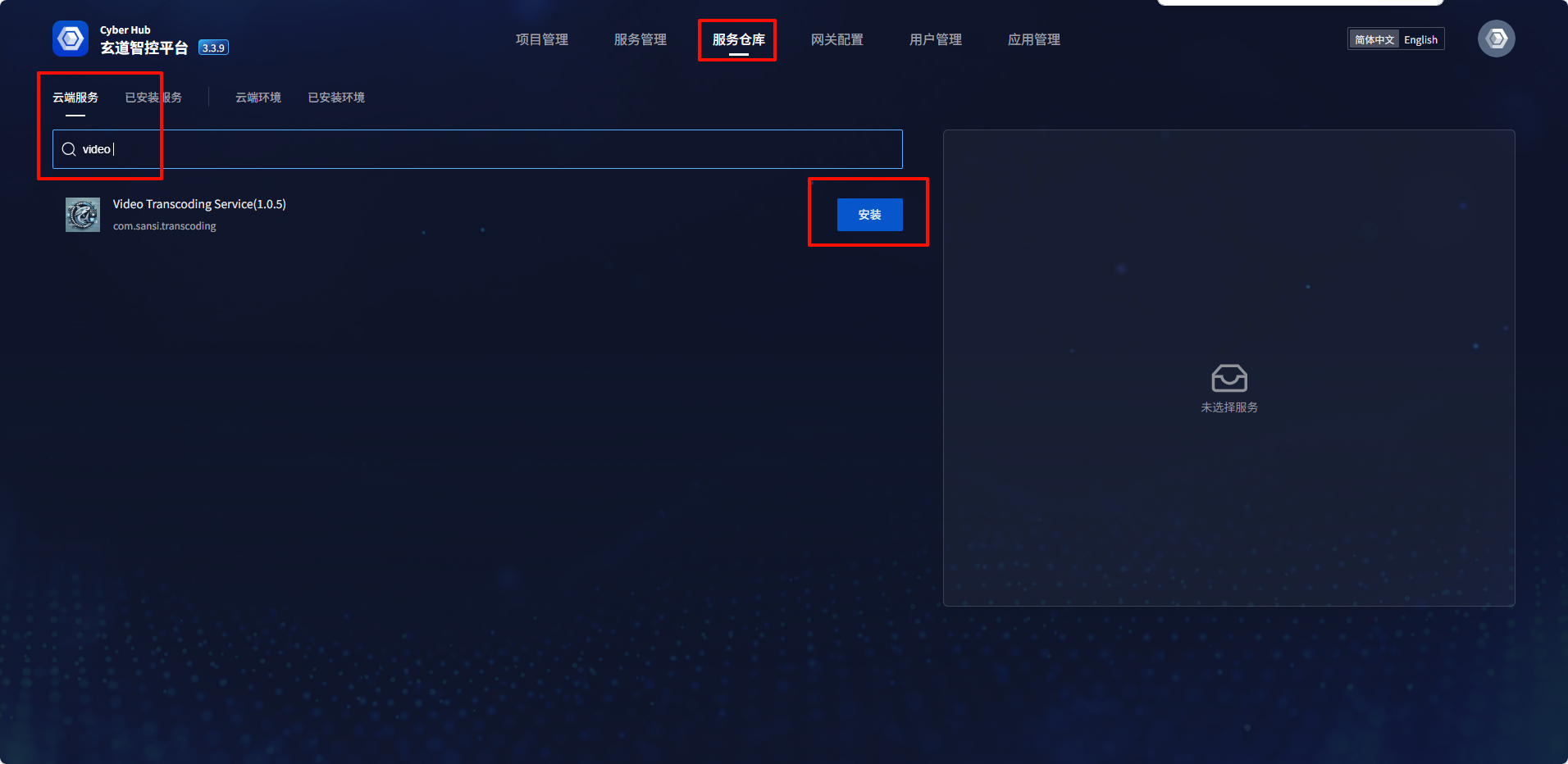

# 4 流媒体服务器安装配置
如果回显模式选择了3、5
则需要安装流媒体服务器
点击安装即可，无需配置
