玄道智控平台

# 使用手册

部署手册 版本 编制 日期
智慧隧道使用手册 V1.0.0 袁永明 2025.01.15
智慧隧道使用手册 V1.0.1 袁永明 2025.07.10

# 目录

# 一: 顶部导航栏

# 1.隧道下拉框

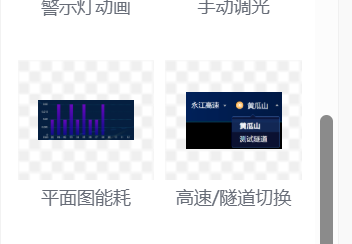

  • 智慧隧道->元素->高速/隧道切换

    guide_1_1

  • 功能：

    # 控制需要根据不同隧道显示不同数据的卡片，将隧道id传入卡片实现切换

  • 下拉框高速和隧道数据从配置->隧道层级配置获取

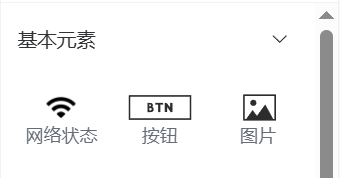

# 2.导航按钮

  • 基本元素->按钮

    guide_1_2

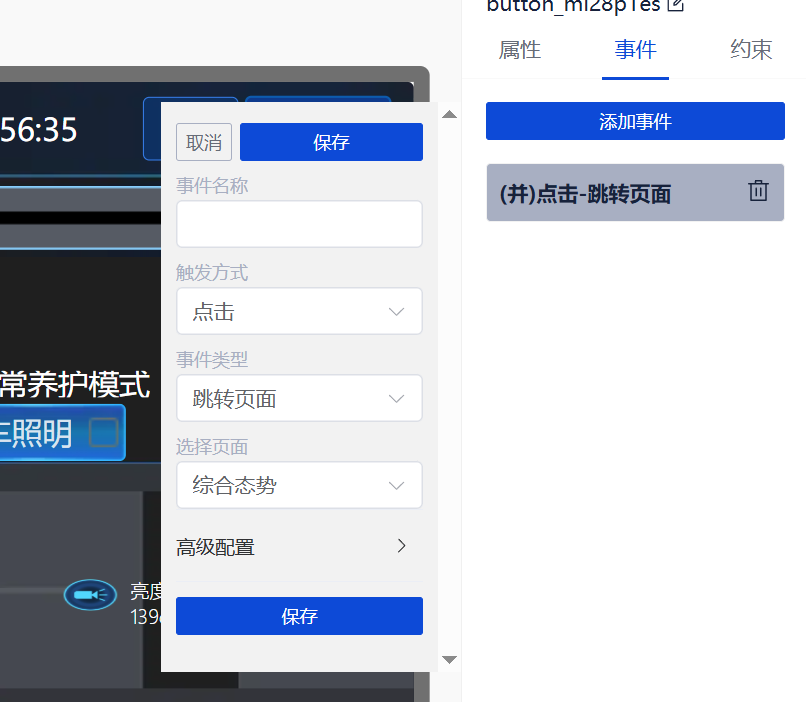

  • 通过配置跳转页面事件实现综合态势，智慧照明，交通管控等页面跳转

    guide_1_3

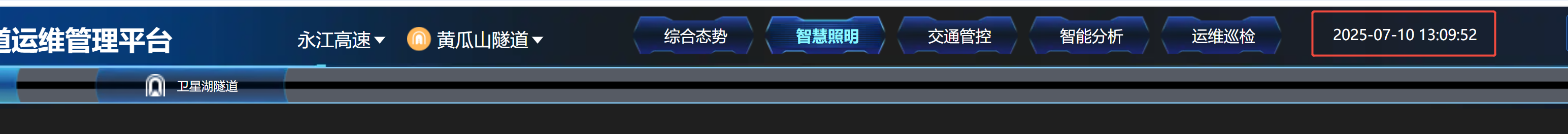

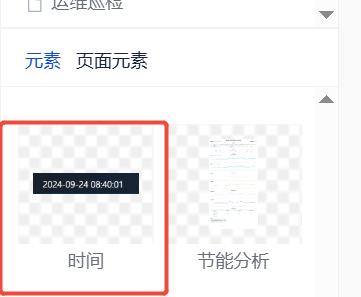

# 3.时间

  • 智慧隧道->元素->时间

guide_1_4 guide_1_5

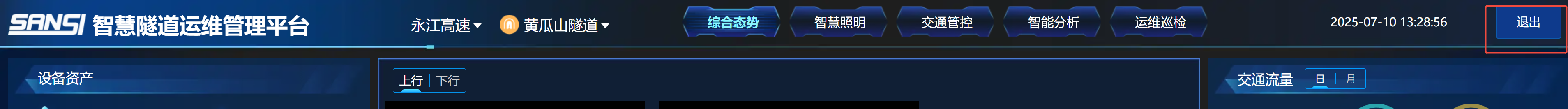

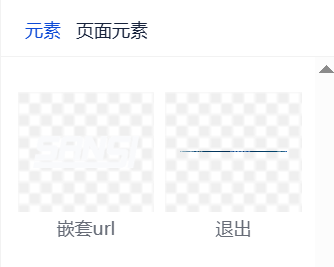

# 4.退出

  • 智慧隧道->元素->退出
  • 退出后跳转至玄道智控登录页

guide_1_6 guide_1_7

# 二：综合态势

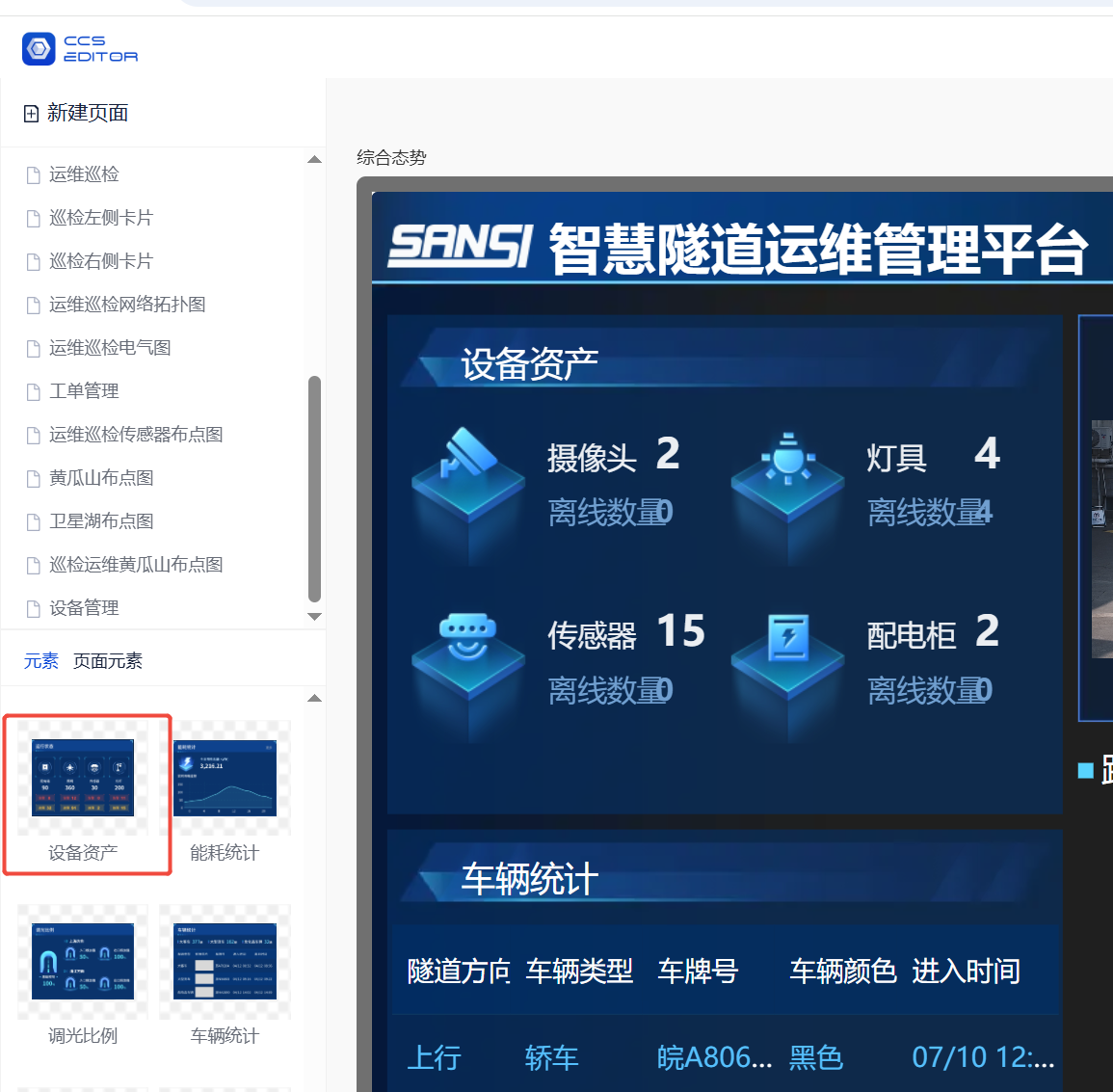

# 1.设备资产

  • 智慧隧道->元素->设备资产

guide_1_8

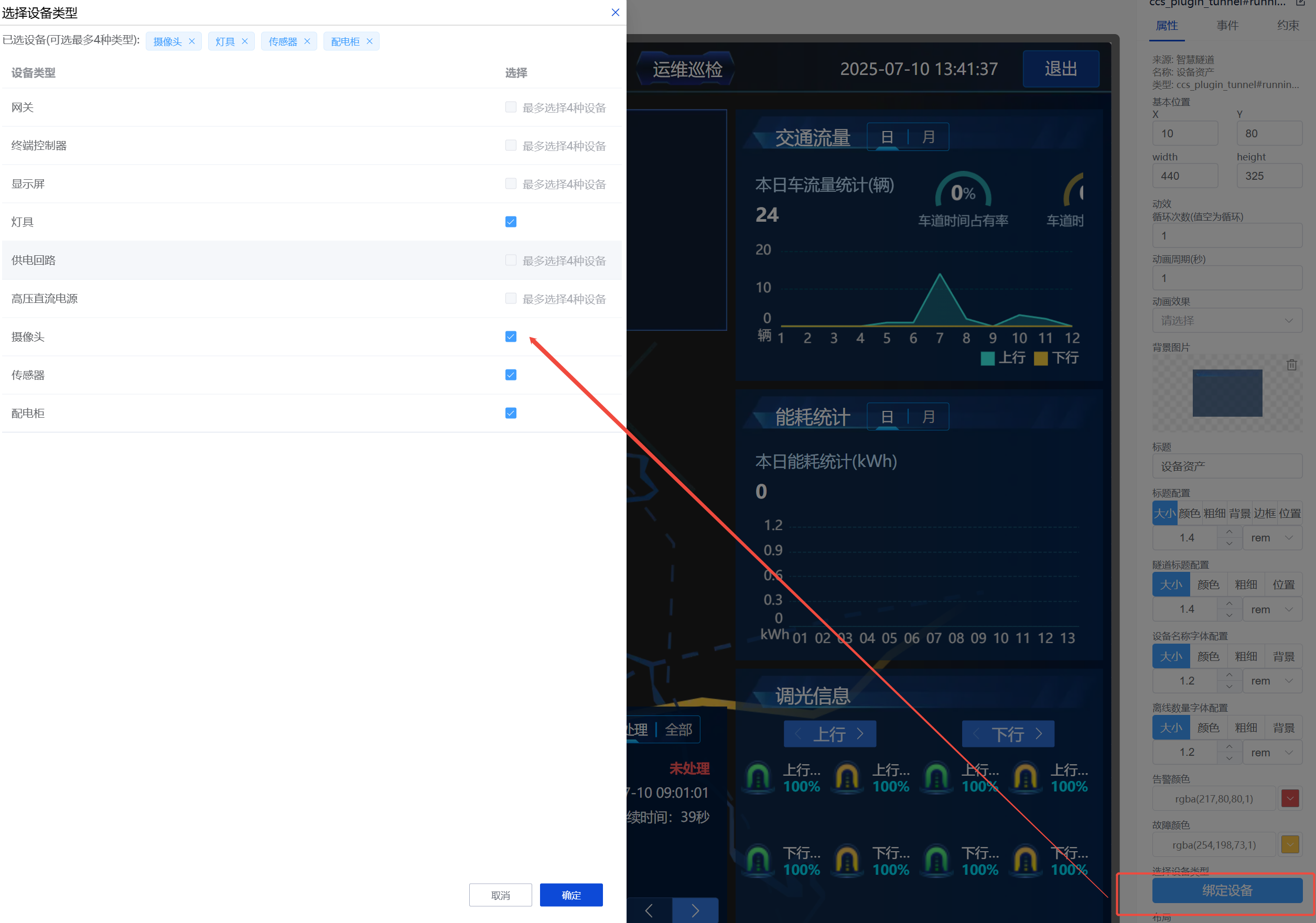

  • 设备类型从配置项获取

guide_1_9

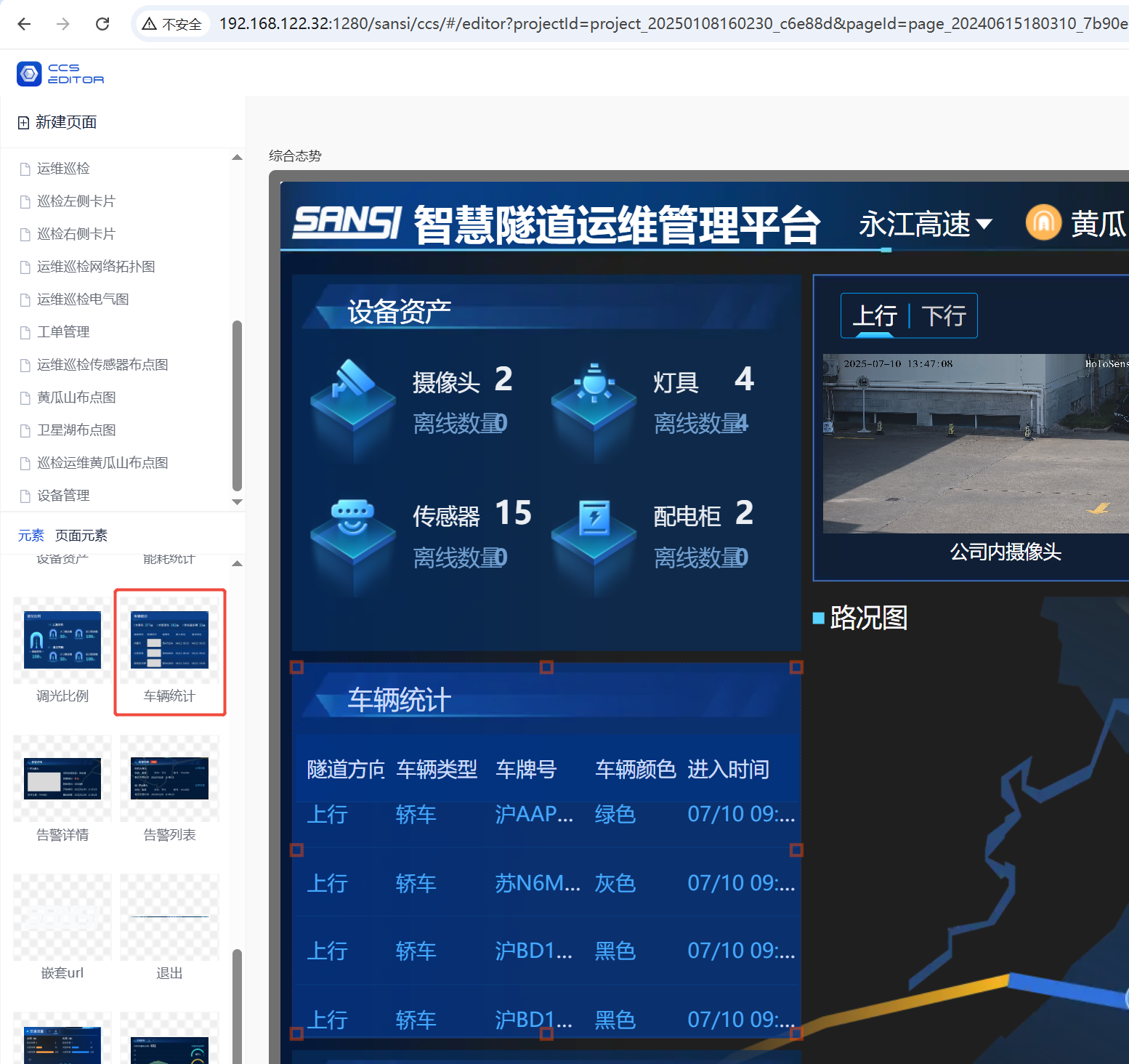

# 2.车辆统计

  • 智慧隧道->元素->车辆统计

guide_1_10

  • 配置项

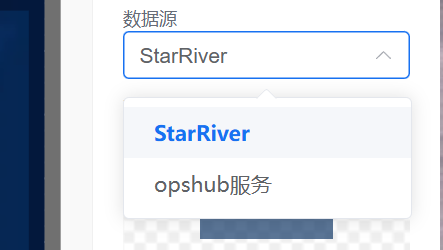

    • 数据源可配置从Opsub或StarRiver获取

    guide_1_12

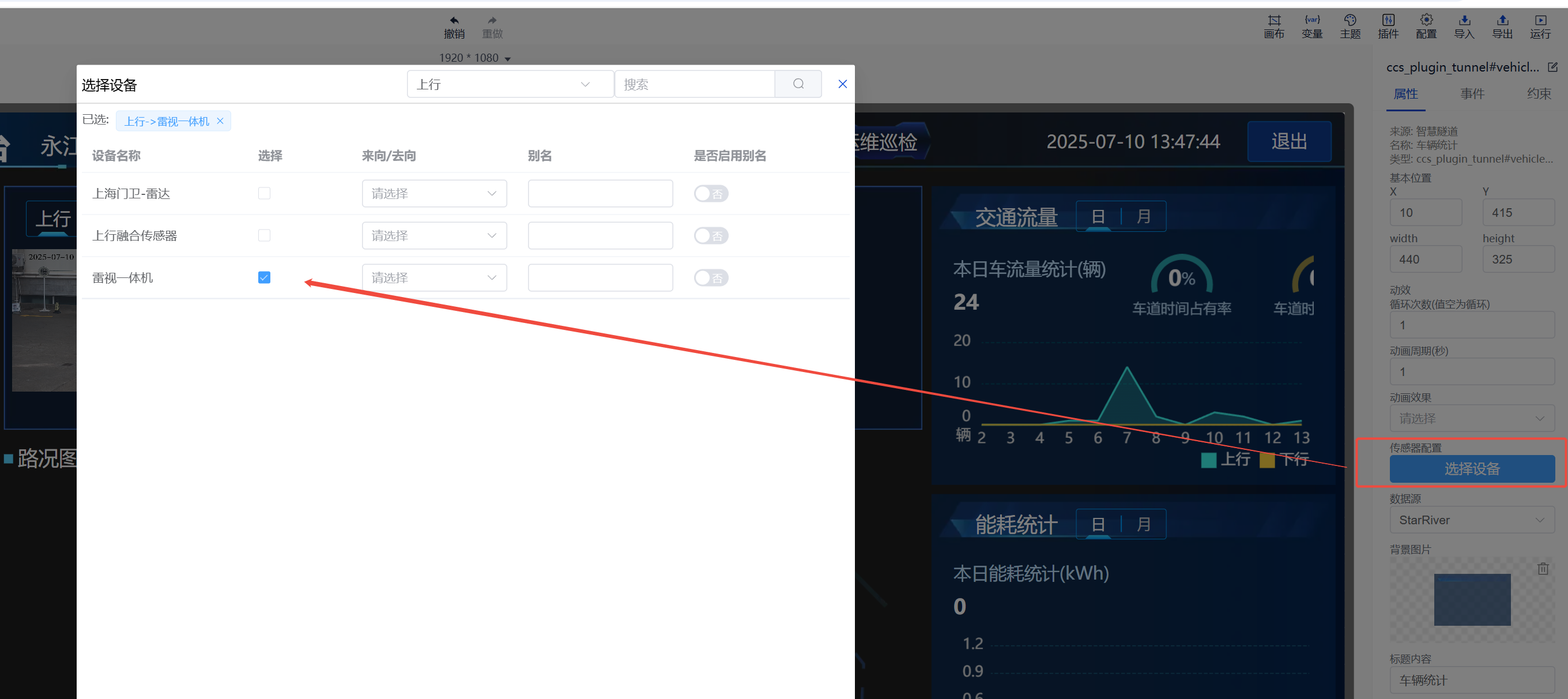

    • 当数据源为StarRiver需要绑定交通传感器

    guide_1_11

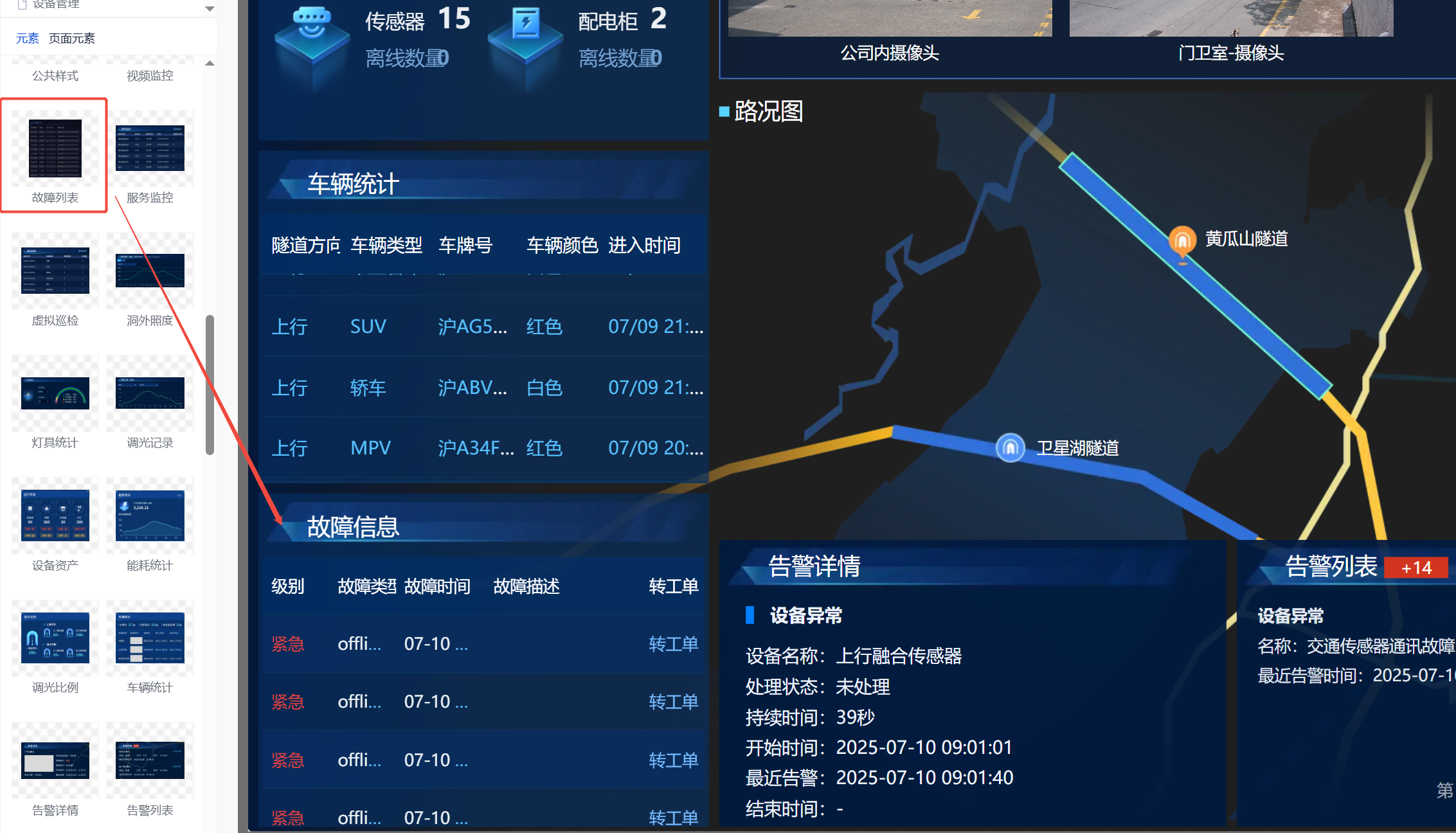

# 3.故障信息

  • 智慧隧道->元素->故障列表

guide_1_13

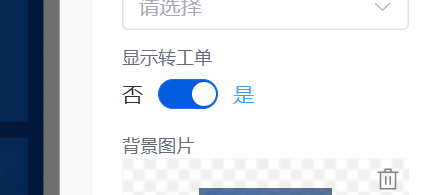

  • 可配置'转工单'列是否显示

guide_1_4

# 4.交通流量

  • 智慧隧道->元素->交通流量

guide_1_15

  • 配置项

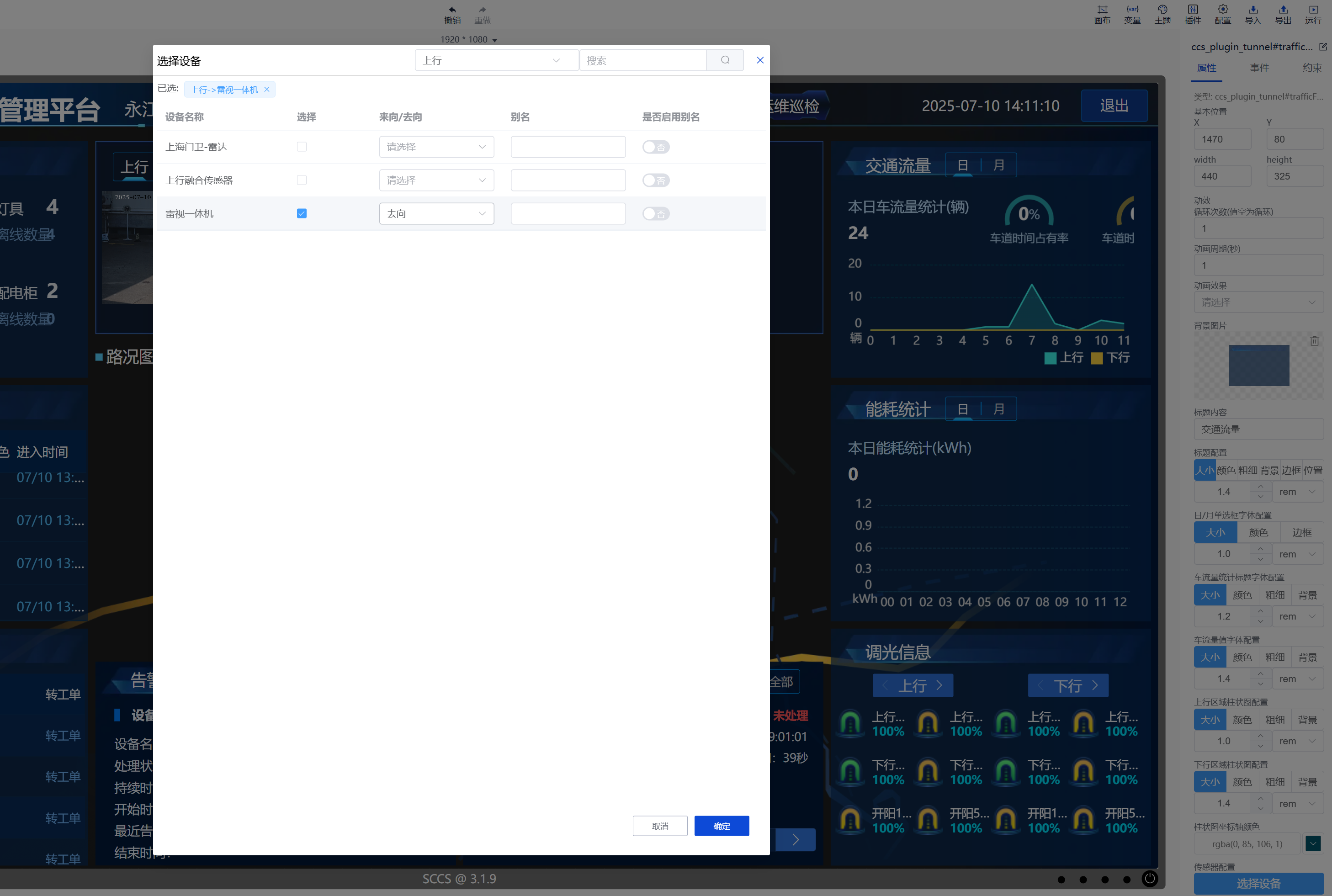

  • 绑定每条'方向域'的传感器，车流量和车道时间占有率数据从绑定的传感器获取

guide_1_16

# 5.能耗统计

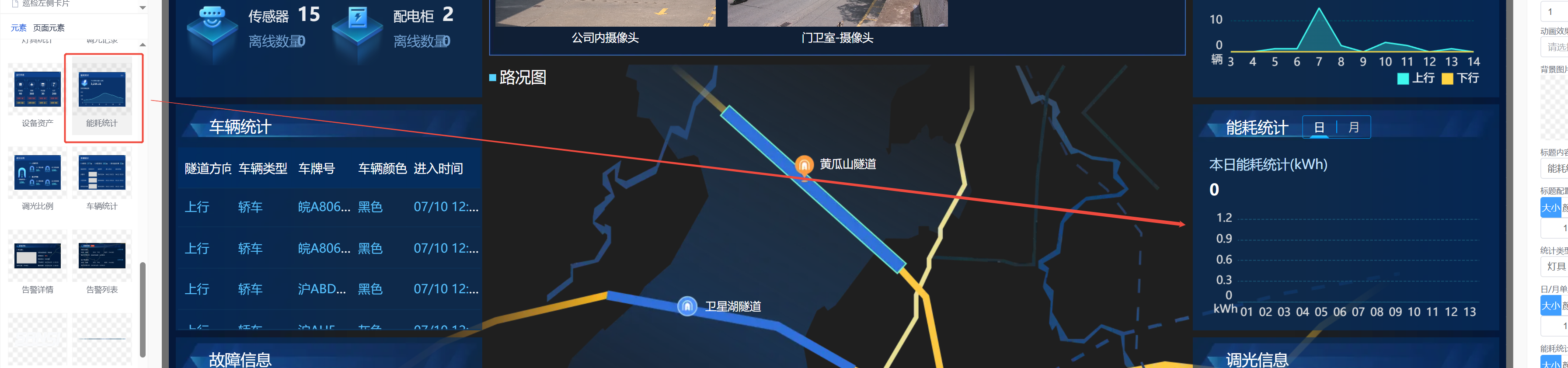

  • 智慧隧道->元素->能耗统计

guide_1_17

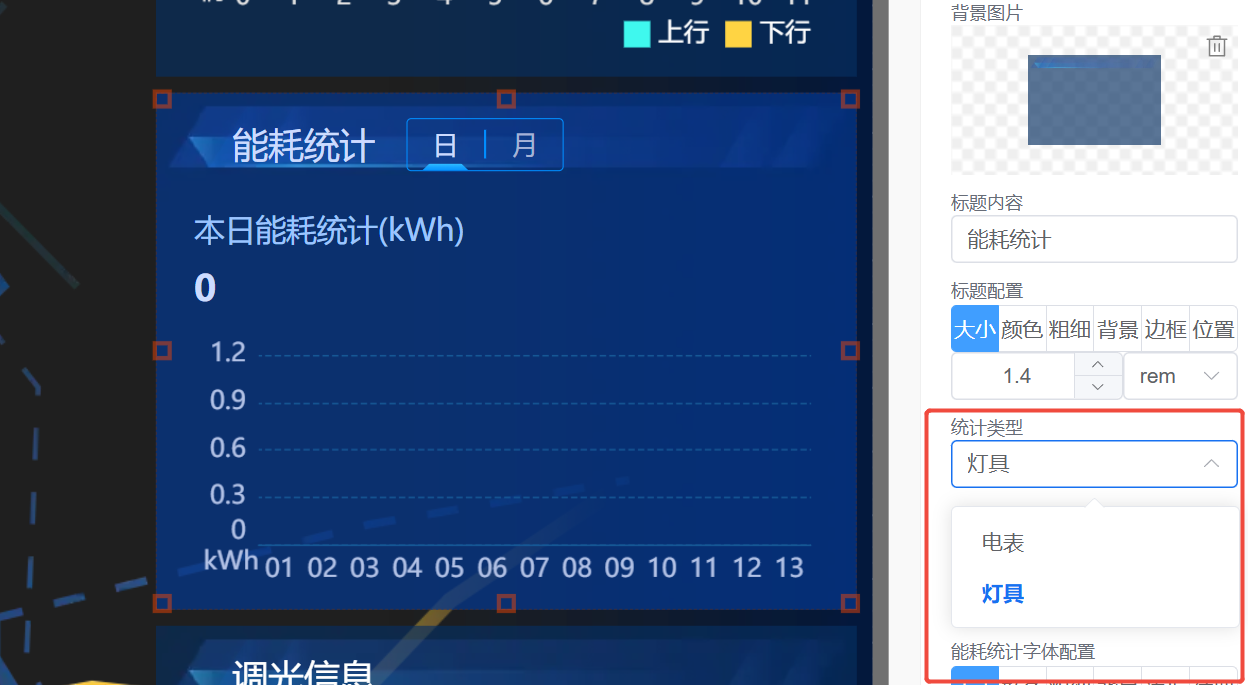

  • 可配置统计类型为'灯具'或'电表'

guide_1_18

# 6.调光信息

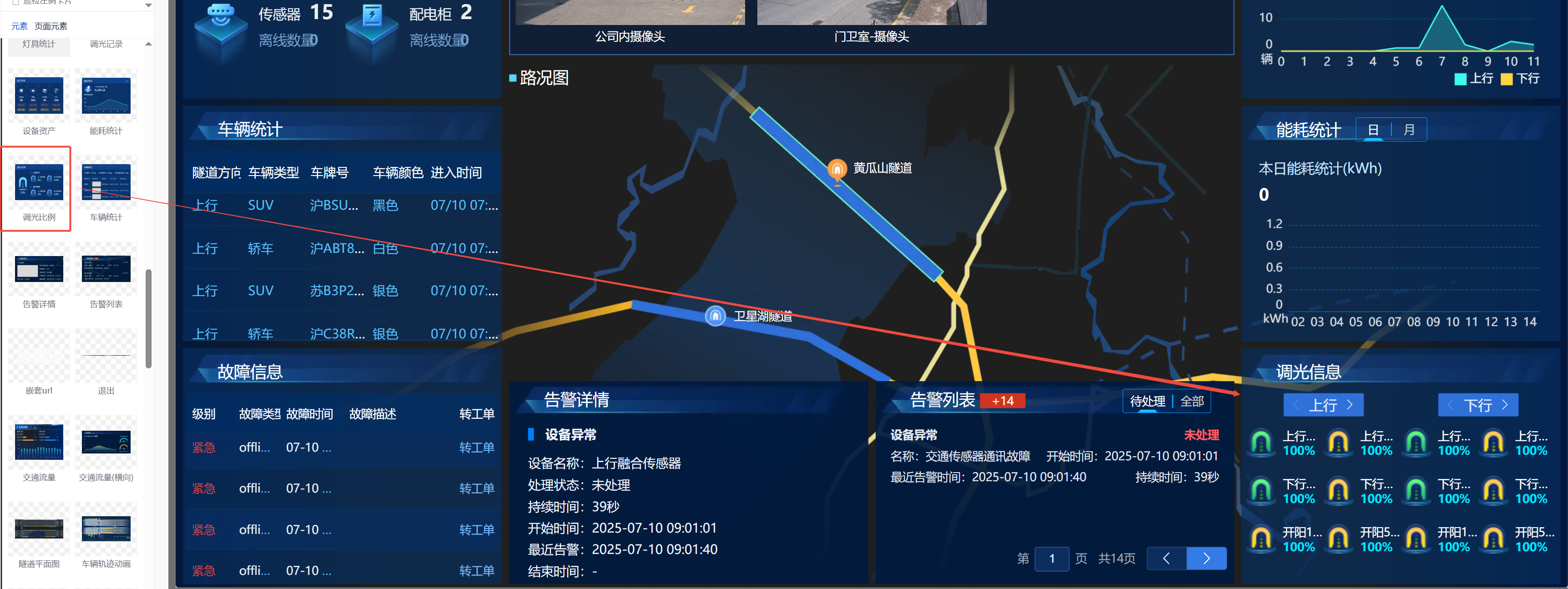

  • 智慧隧道->元素->调光比例

guide_1_19

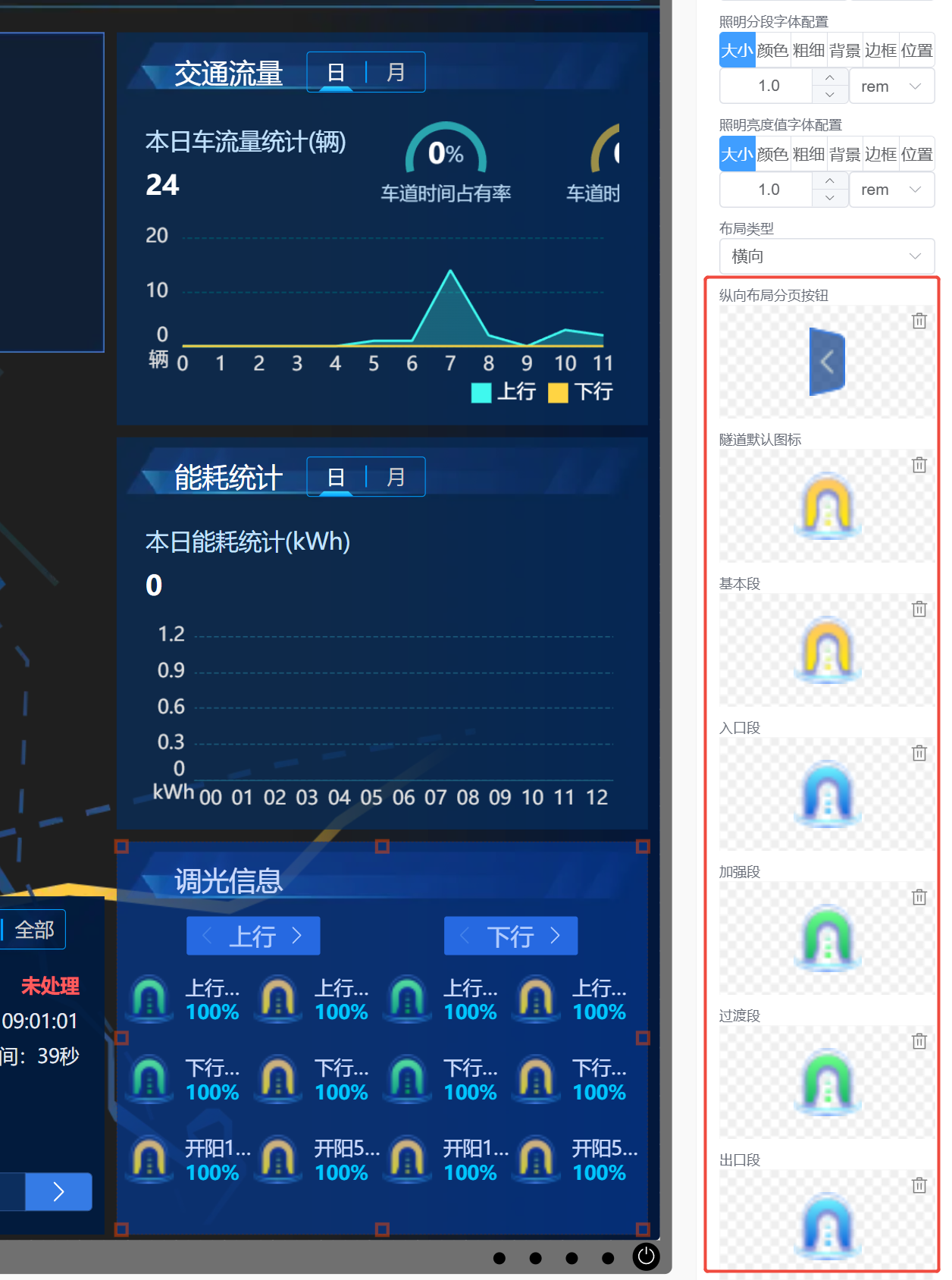

  • 可配置不同类型分组样式

guide_1_20

# 7.监控列表

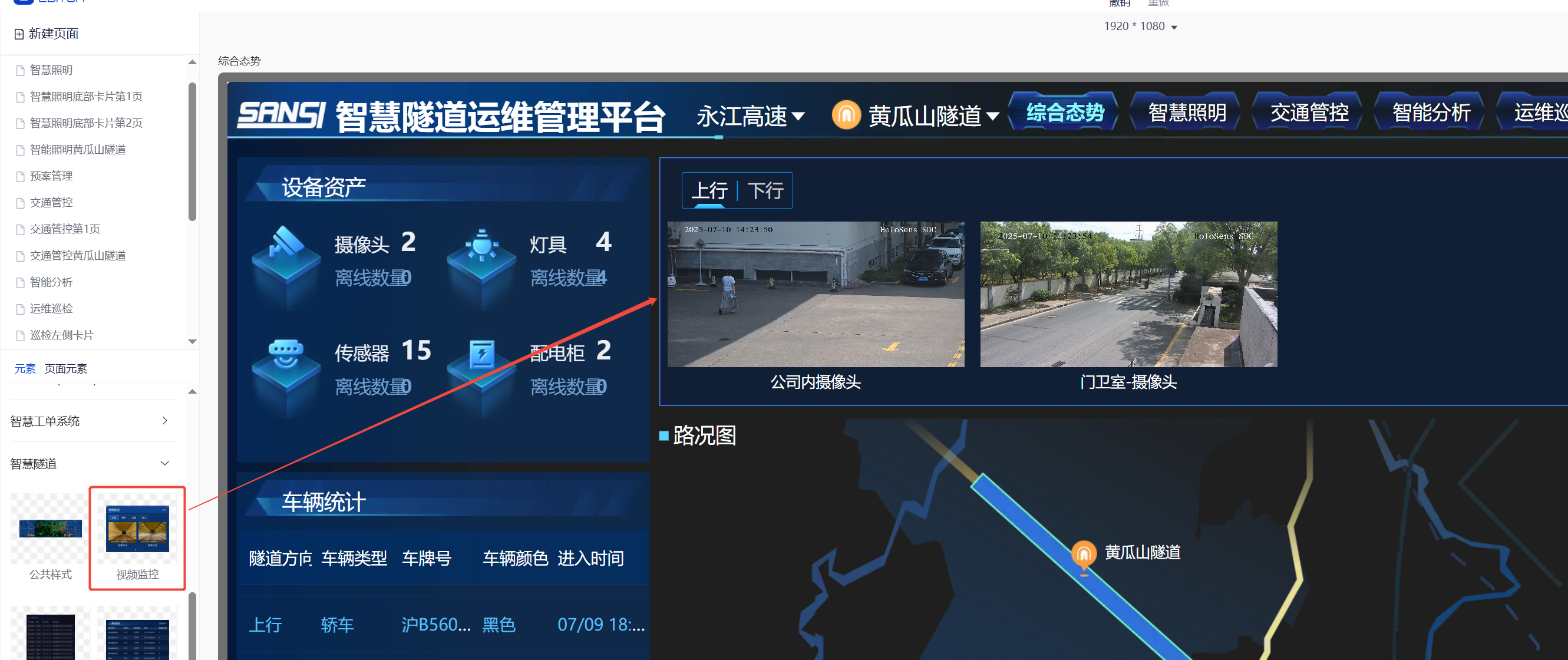

  • 智慧隧道->元素->视频监控

guide_1_21

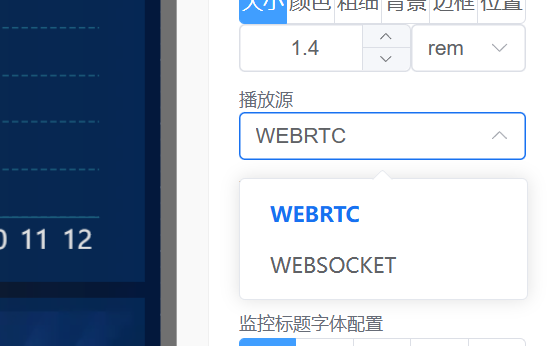

  • 可配置不同数据源，WEBSKCOET为StarRiver提供的WEBSOCKET视频流，WEBRTC为Opsub服务提供的WEBRTC视频流

guide_1_22

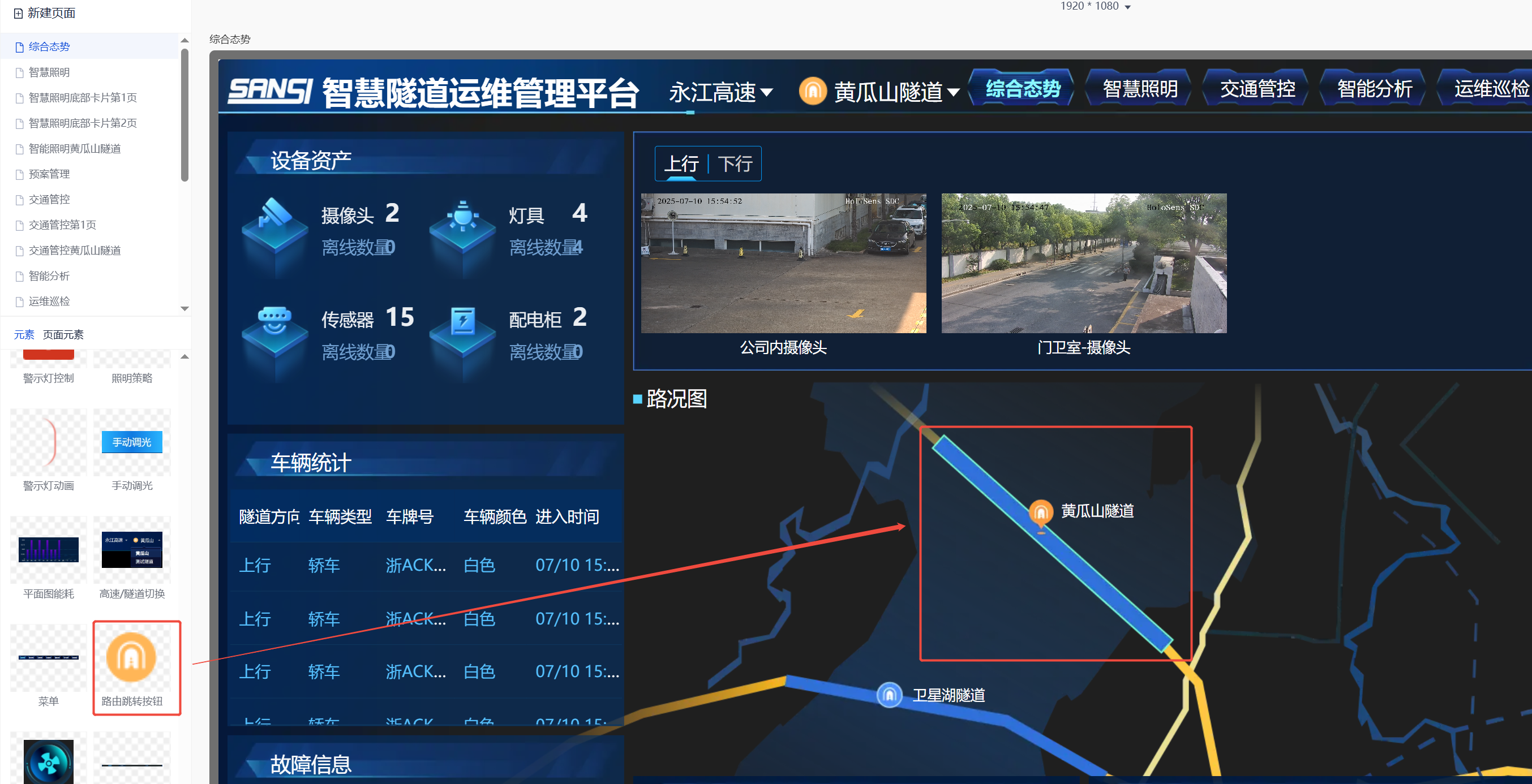

# 8.底图隧道切换

  • 智慧隧道->元素->路由跳转按钮

guide_1_23

  • 配置项

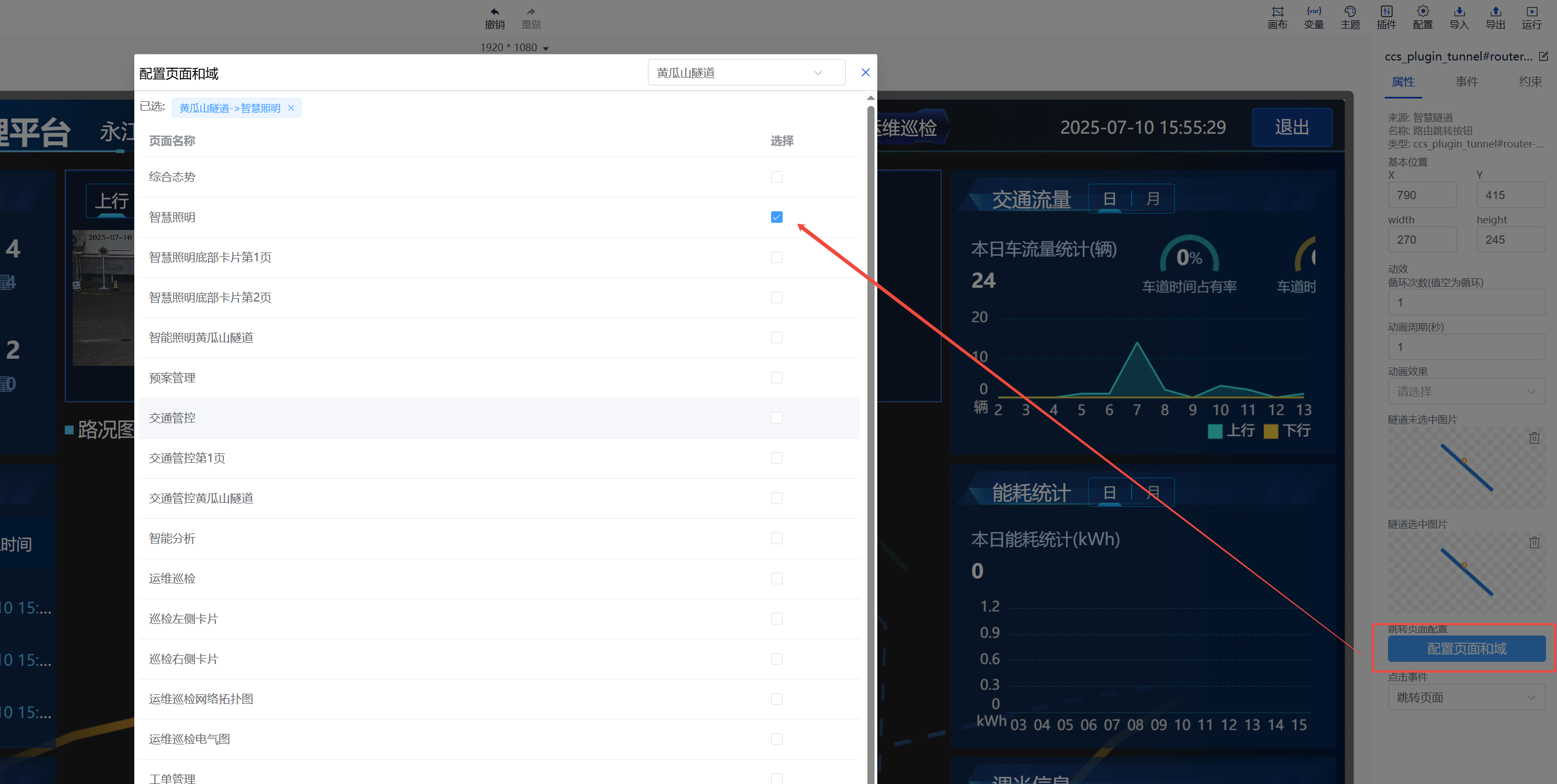

    • 配置跳转的页面和域，保存后，点击按钮跳转到绑定的页面并设置域信息

      guide_1_24

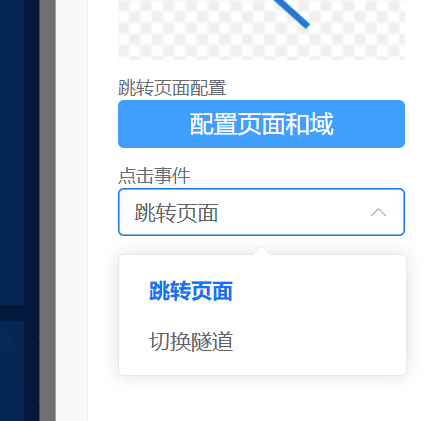

    • 设置按钮事件为跳转页面并切换隧道、不跳转页面仅切换隧道

      guide_1_25

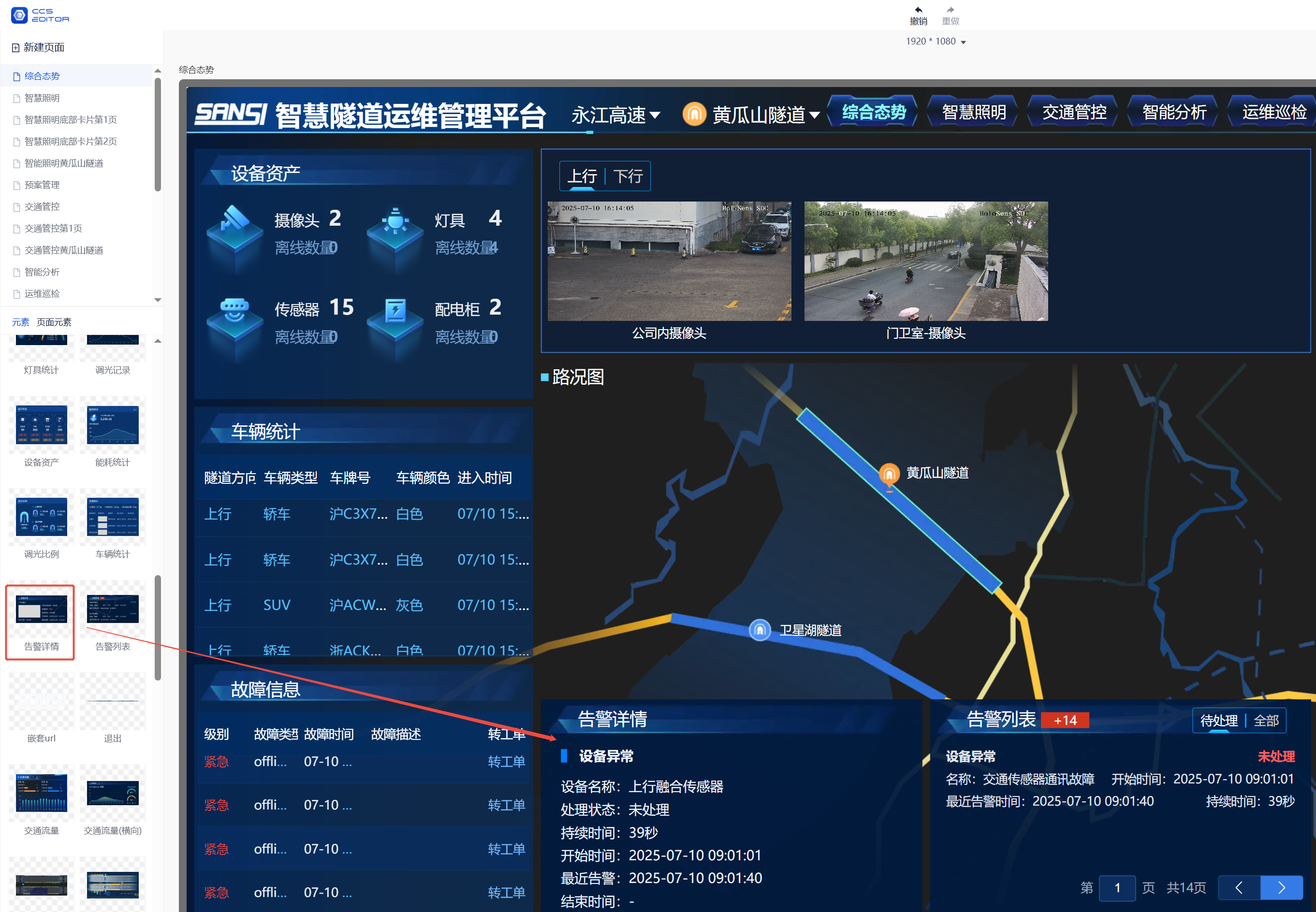

# 9.告警详情

  • 智慧隧道->元素->告警详情
  • 数据取告警列表第一条

guide_1_26

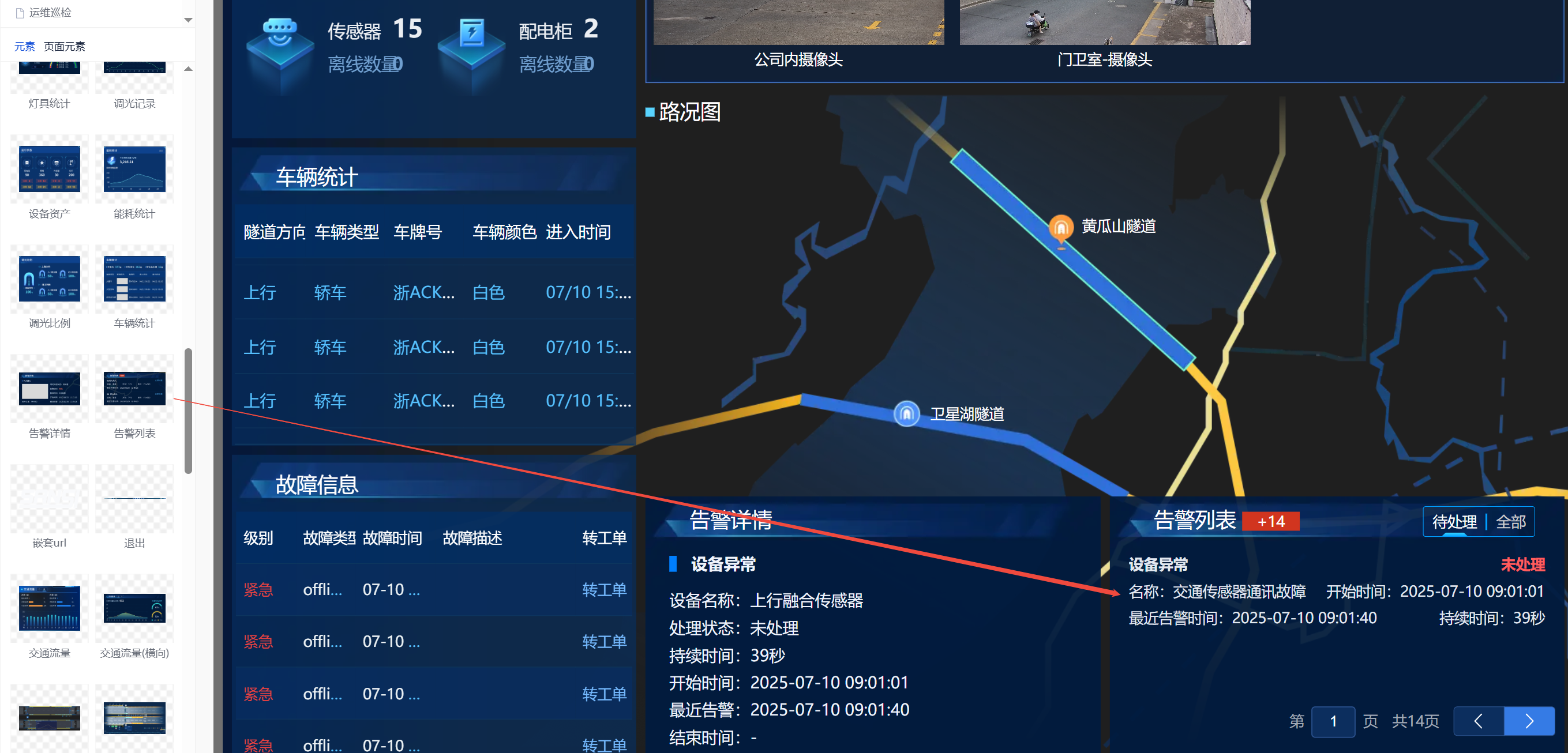

# 10.告警列表

  • 智慧隧道->元素->告警列表

guide_1_27

# 三：智慧照明

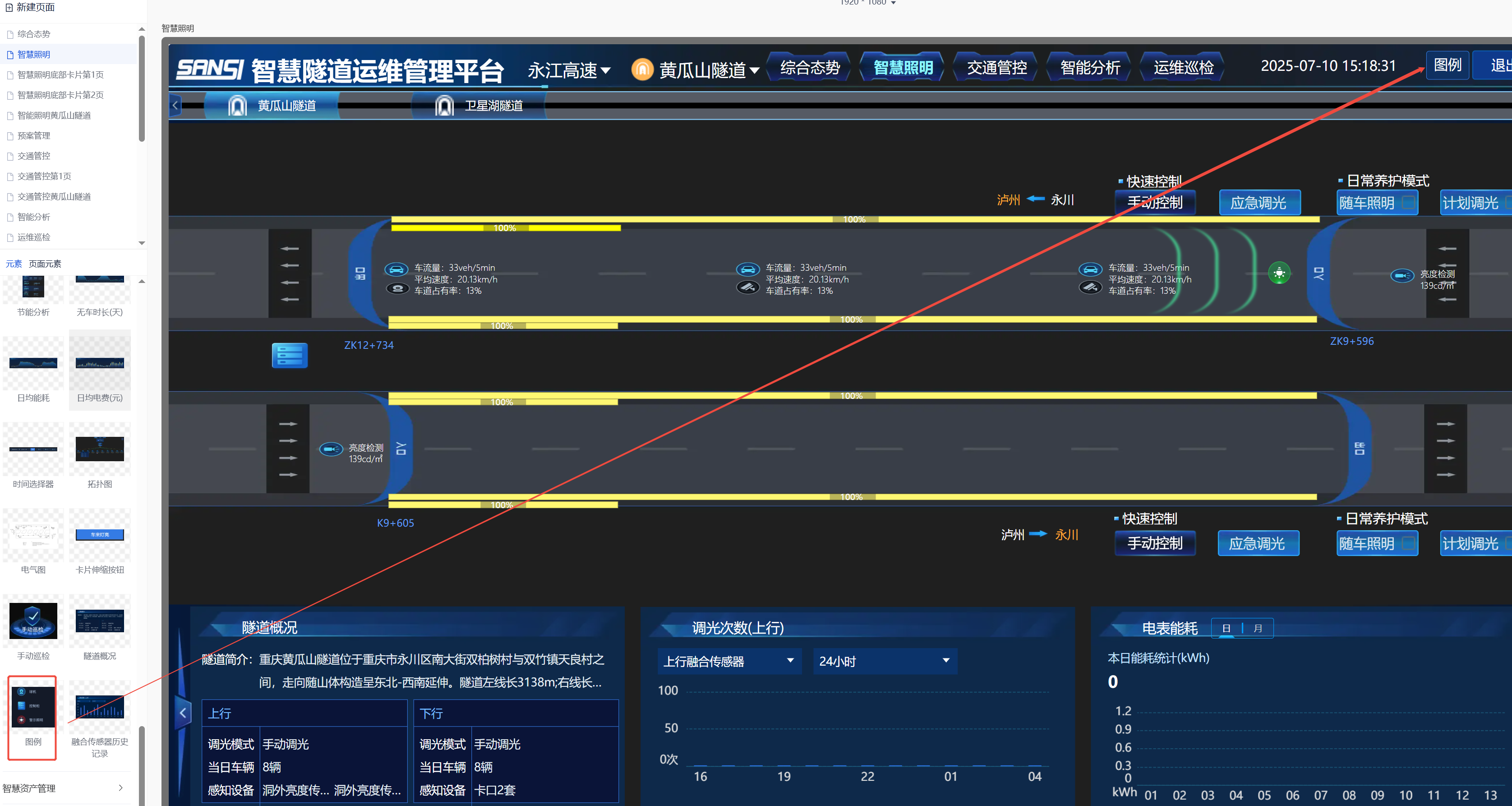

# 1.图例

  • 智慧隧道->元素->图例

guide_2_1

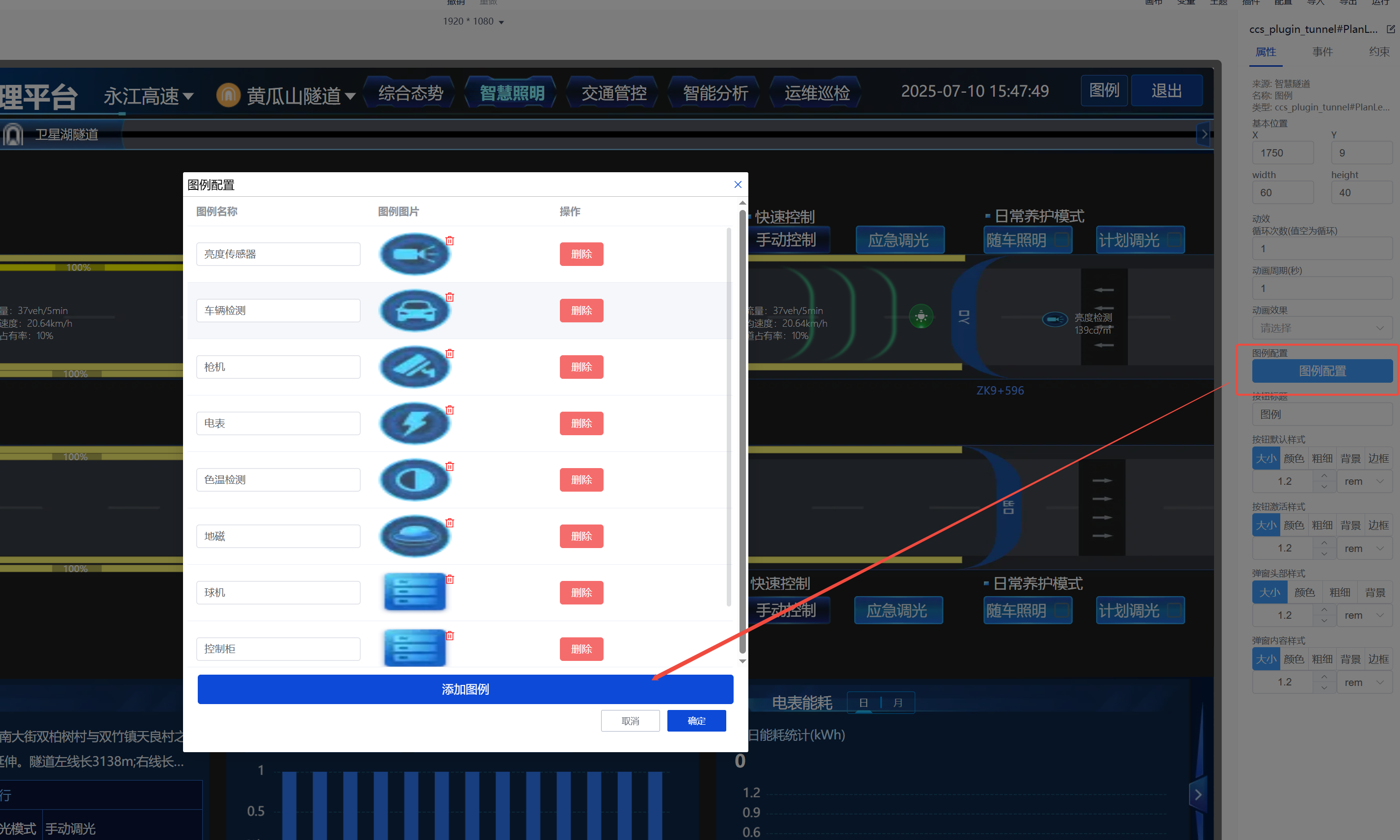

  • 图例配置，图例列表从配置项获取

guide_2_2

# 2.隧道滑块切换

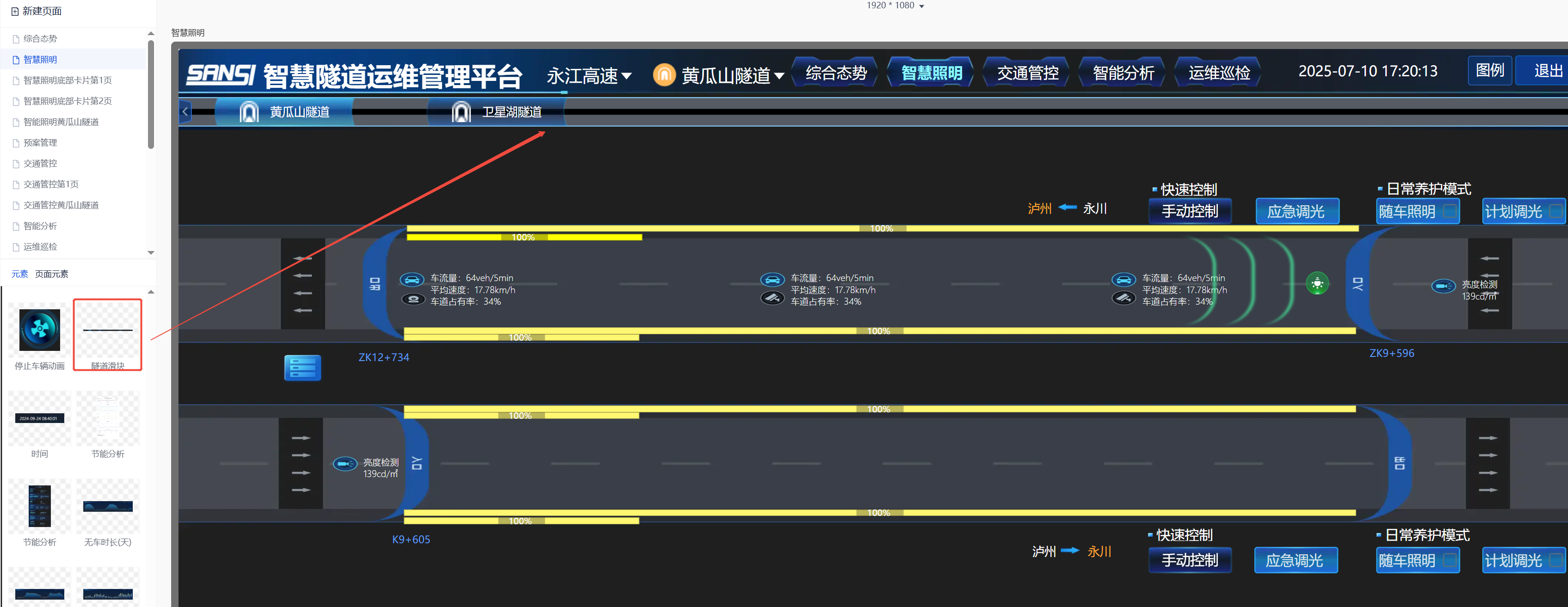

  • 智慧隧道->元素->隧道滑块

guide_2_3

# 3.隧道概况

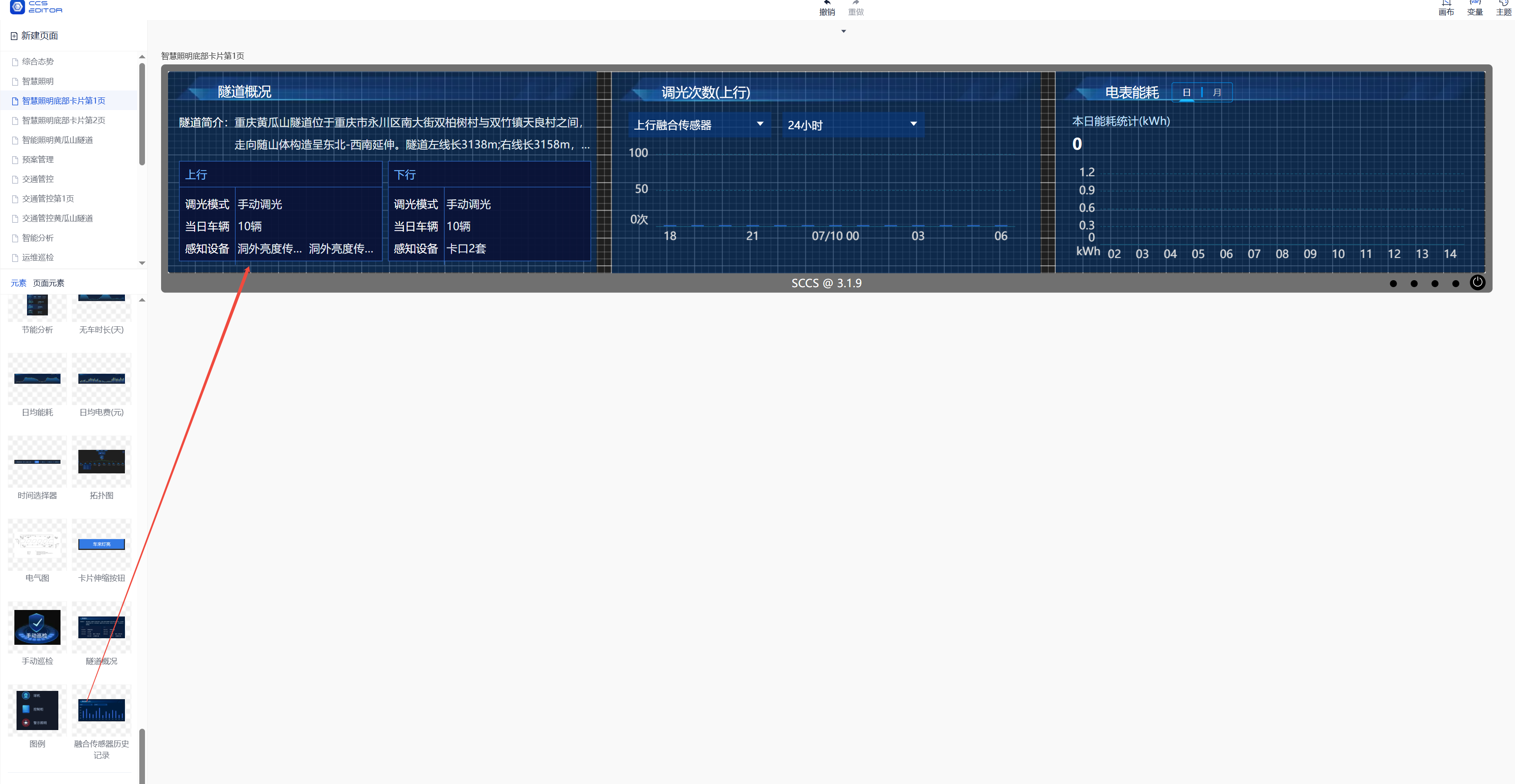

  • 智慧隧道->元素->隧道概况

guide_2_4

  • 配置项

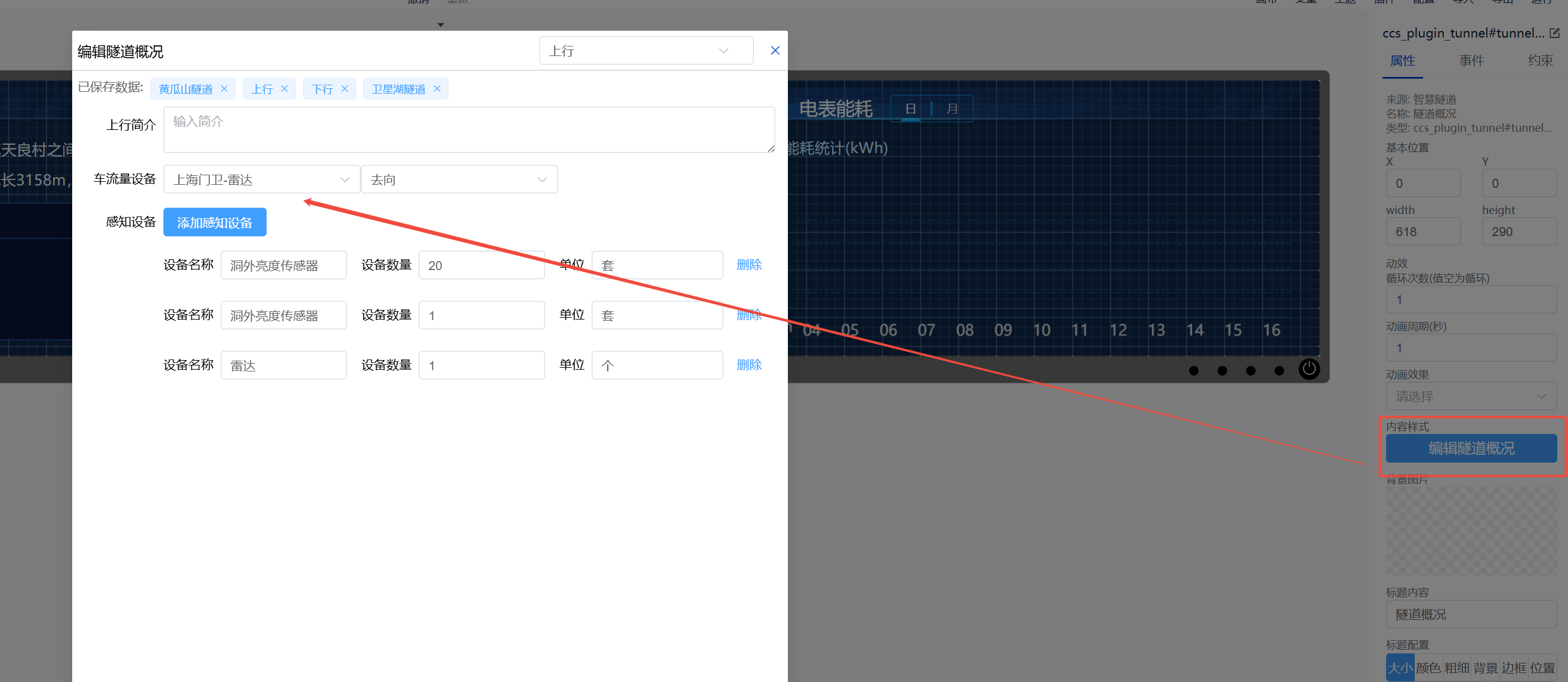

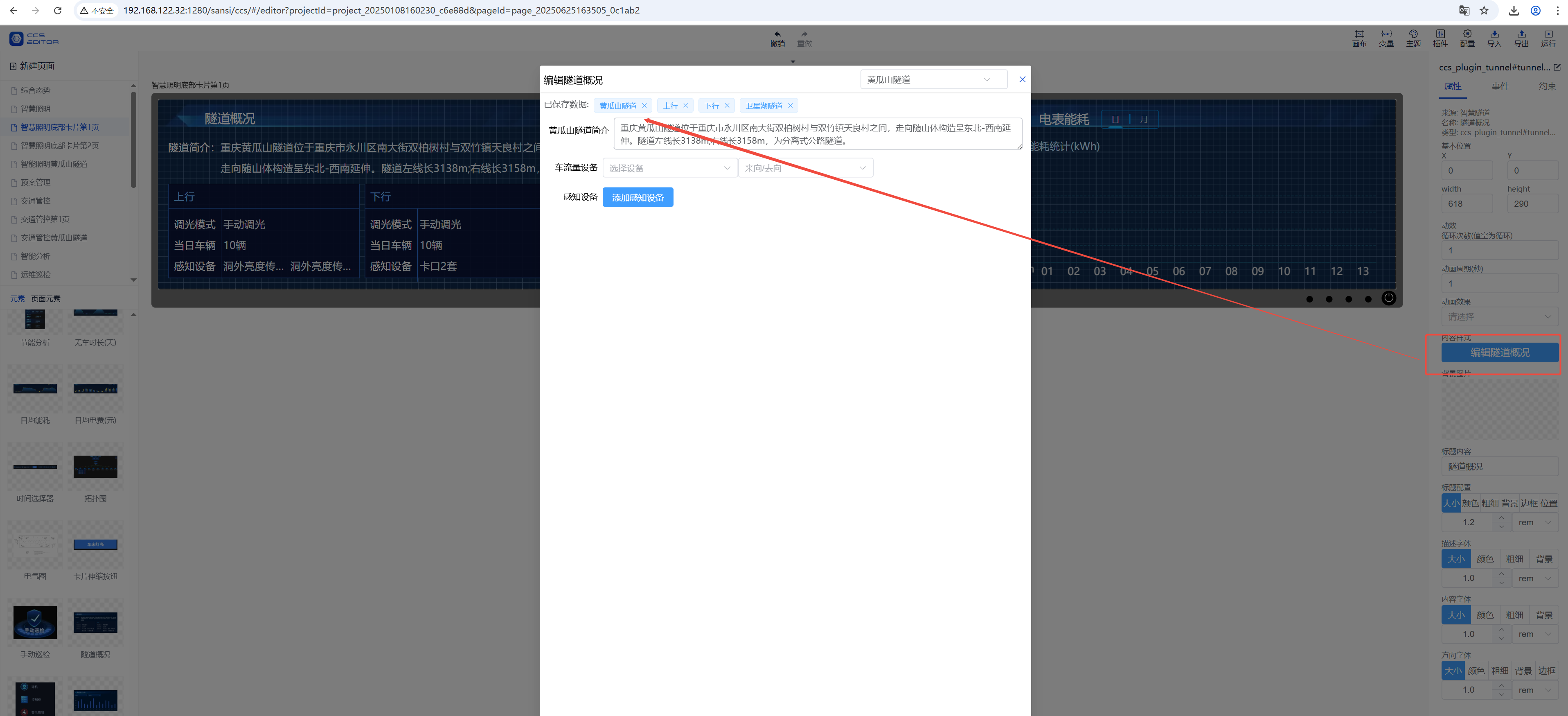

    • 隧道概况配置，隧道配置概述，方向配置传感器、感知设备

    guide_2_5 guide_2_6

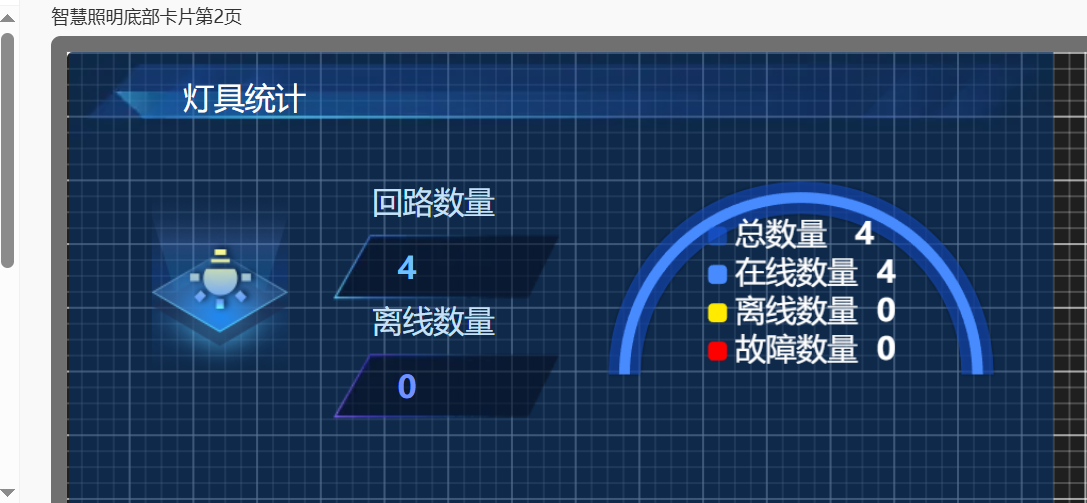

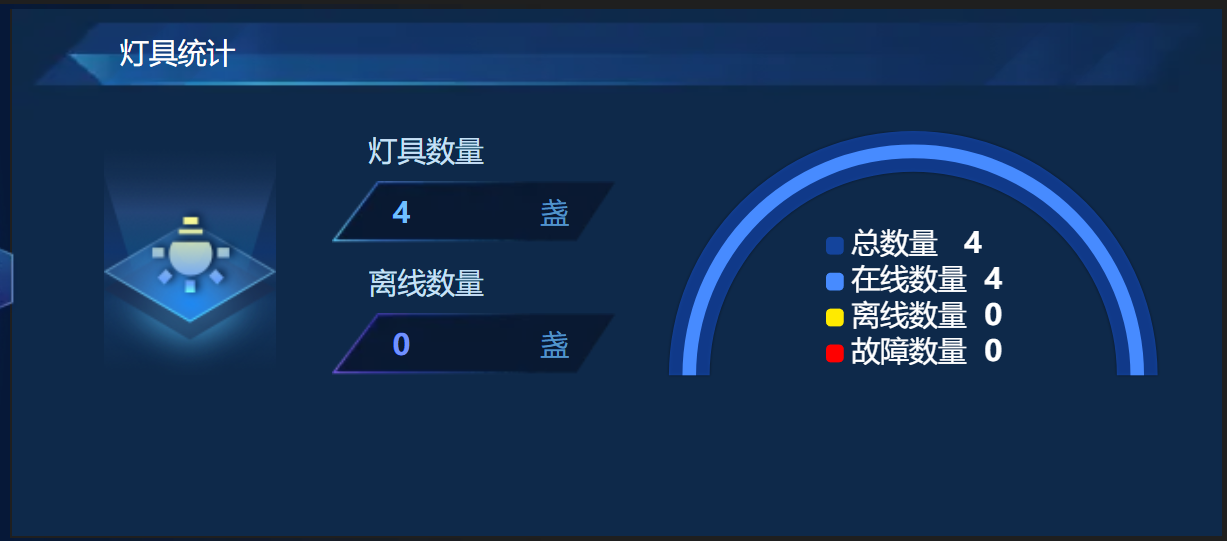

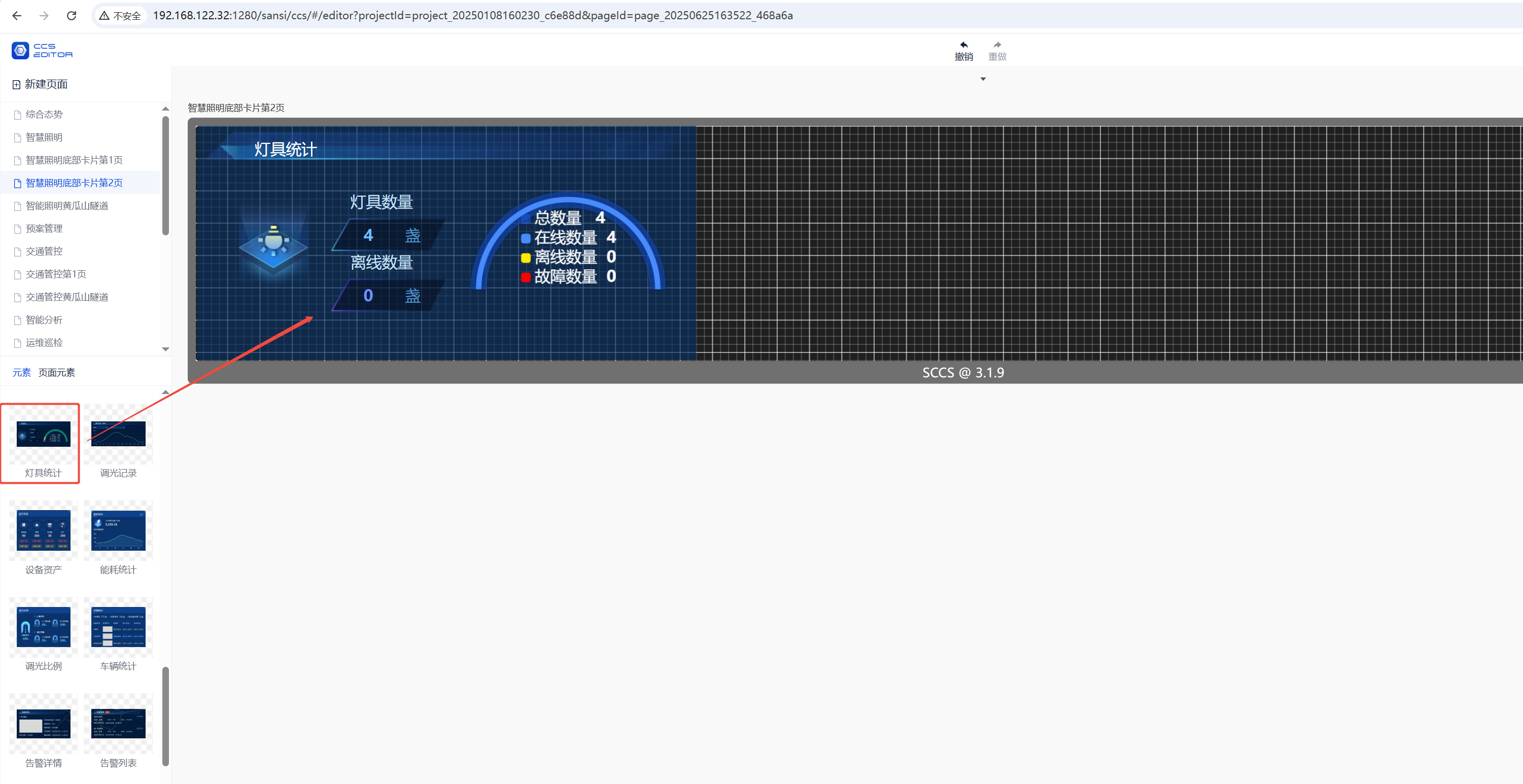

# 4.灯具统计

  • 智慧隧道->元素->灯具统计

guide_2_7

  • 配置项

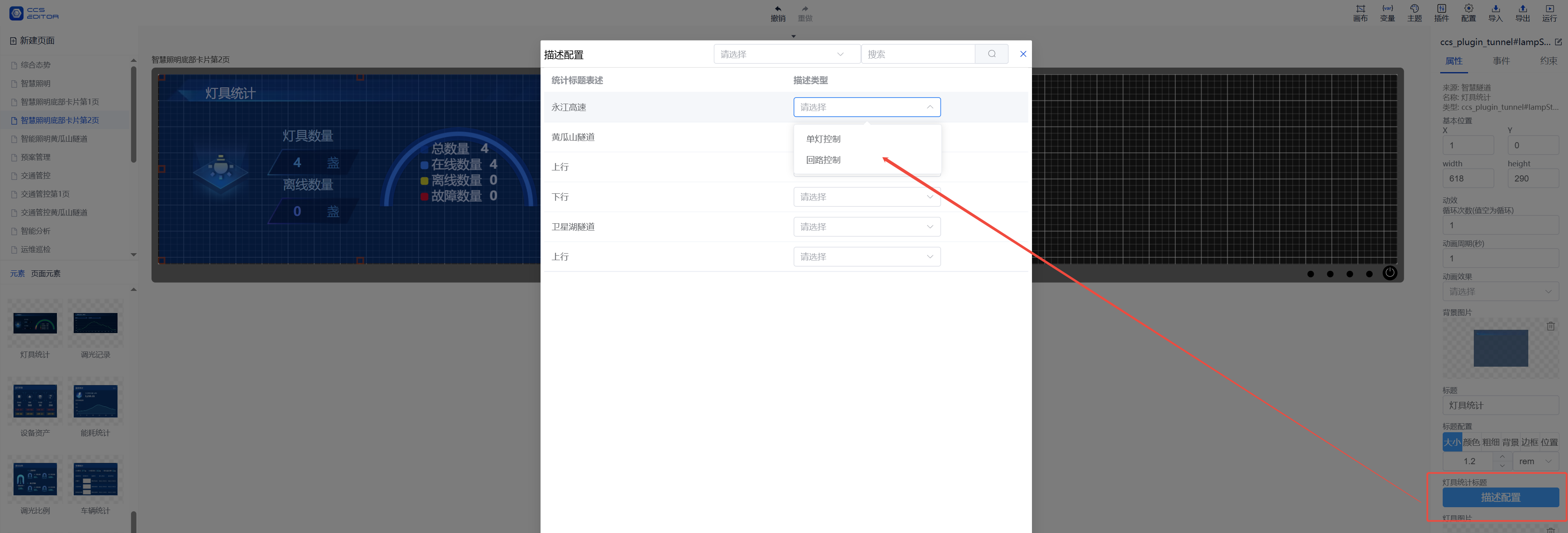

    • 描述配置，配置后根据隧道显示灯具数量/回路数量

    guide_2_8 guide_2_9 guide_2_10

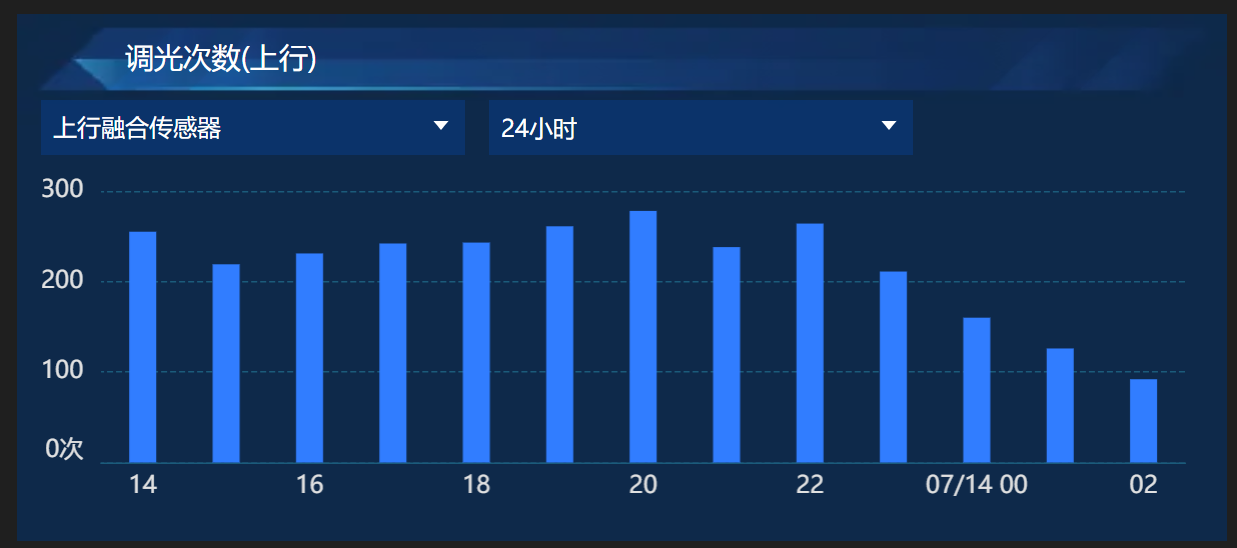

# 5.调光次数

  • 智慧隧道->元素->调光次数

guide_2_11

  • 配置项

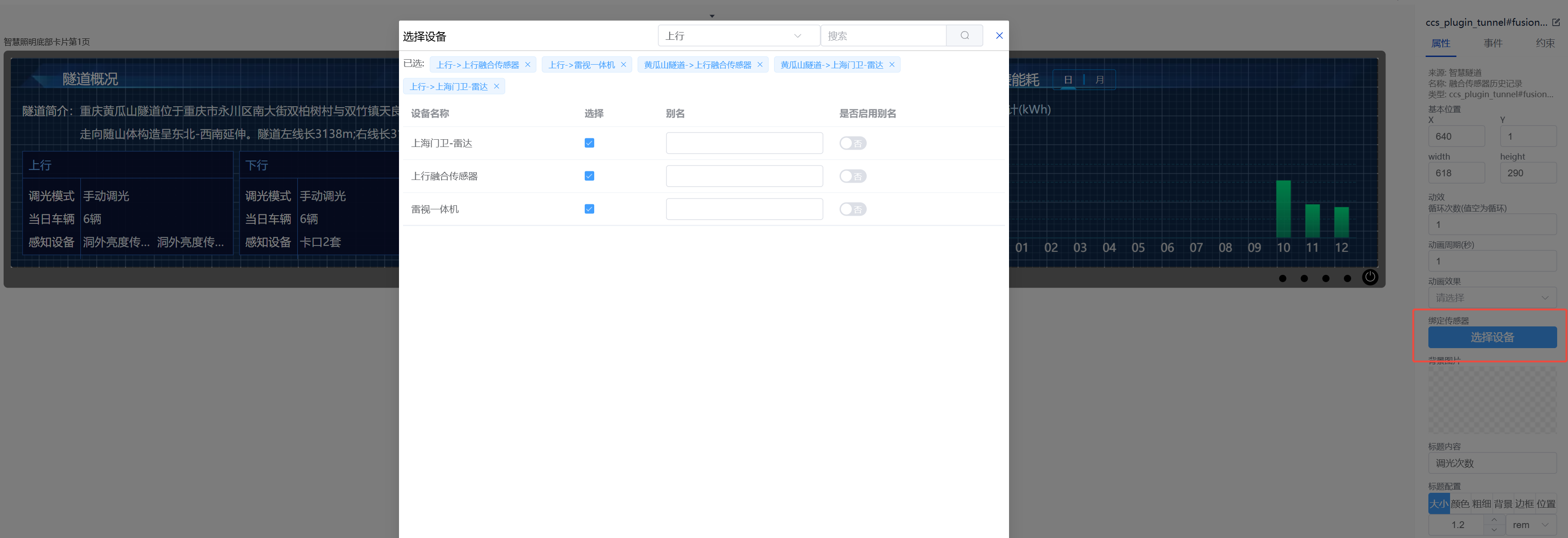

    • 描述配置，绑定不同方向对应的多个交通传感器

    guide_2_12

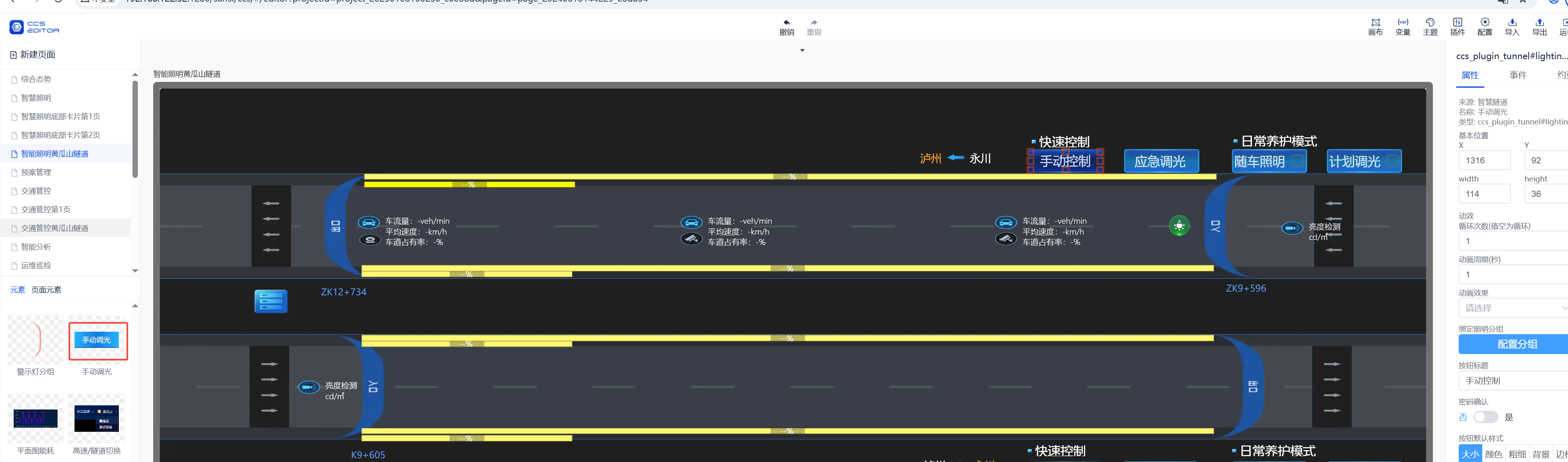

# 6.手动调光

  • 智慧隧道->元素->手动调光

guide_2_13

  • 配置项

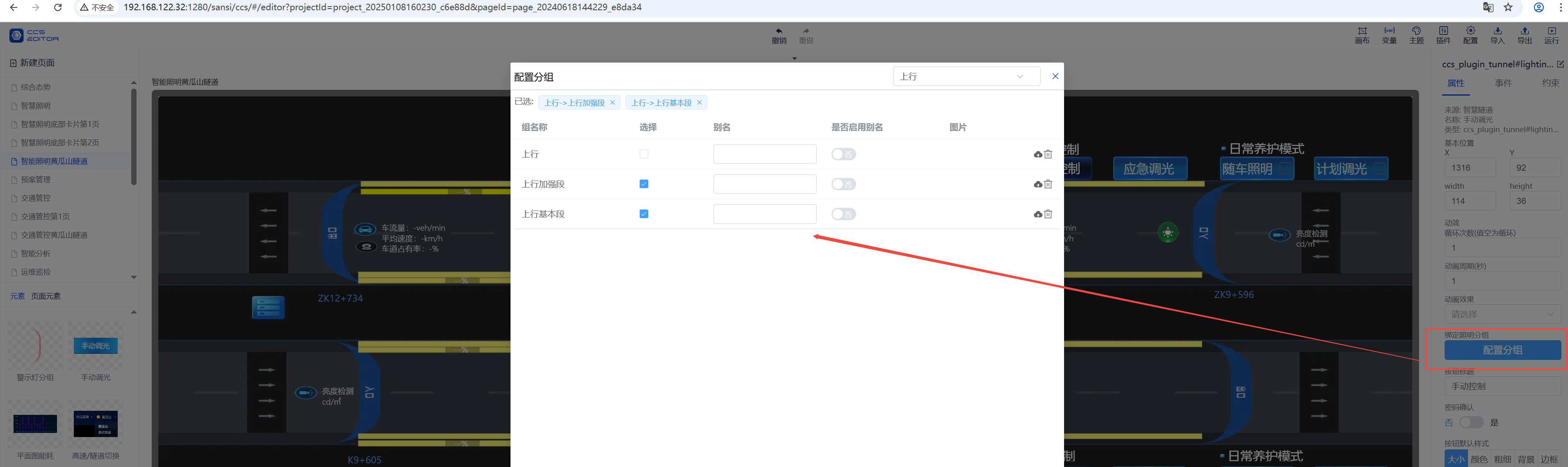

    • 配置分组，配置需要控制的分组

    guide_2_14

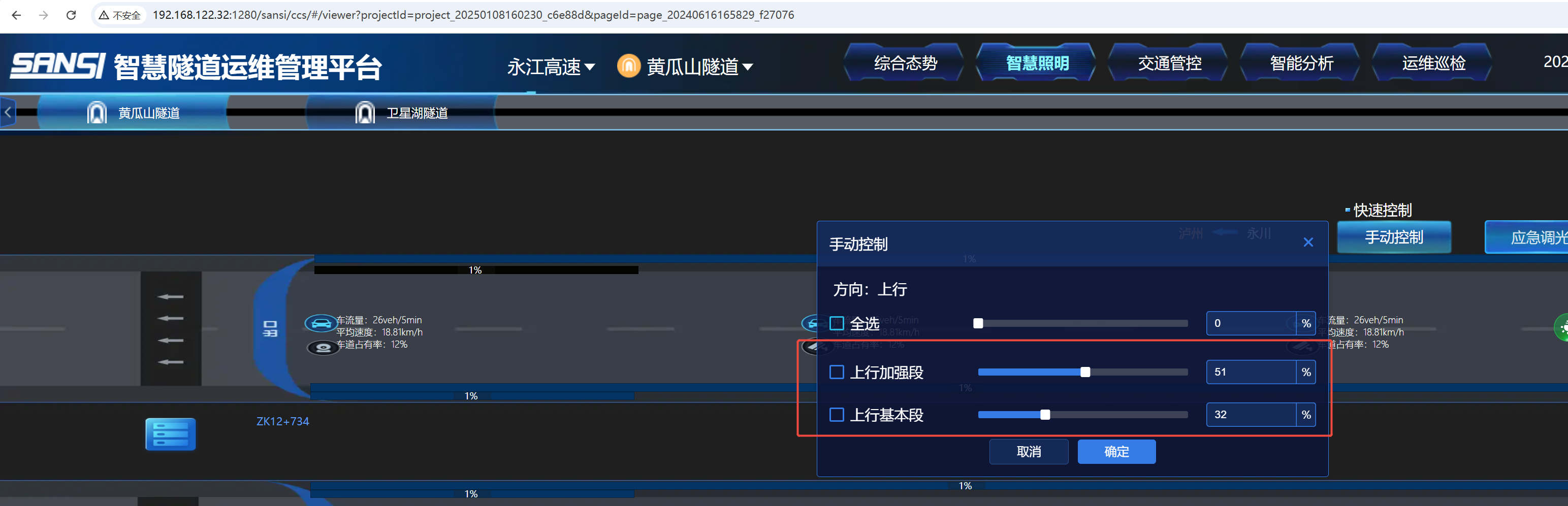

    • 配置后的分组

    guide_2_15

# 7.配置容器和域的绑定关系

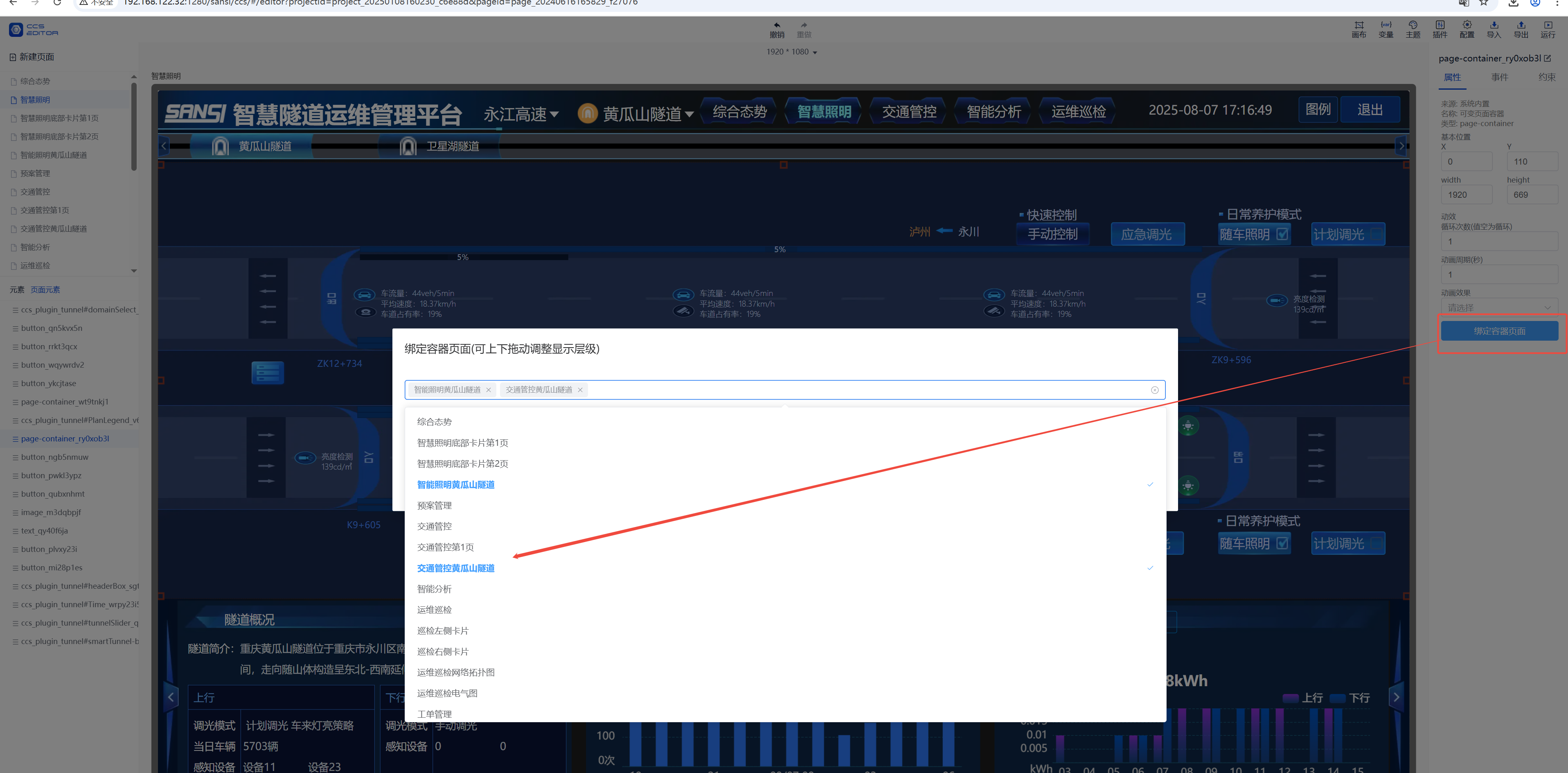

    1. 先通过CCS容器选择平面图

guide_2_16

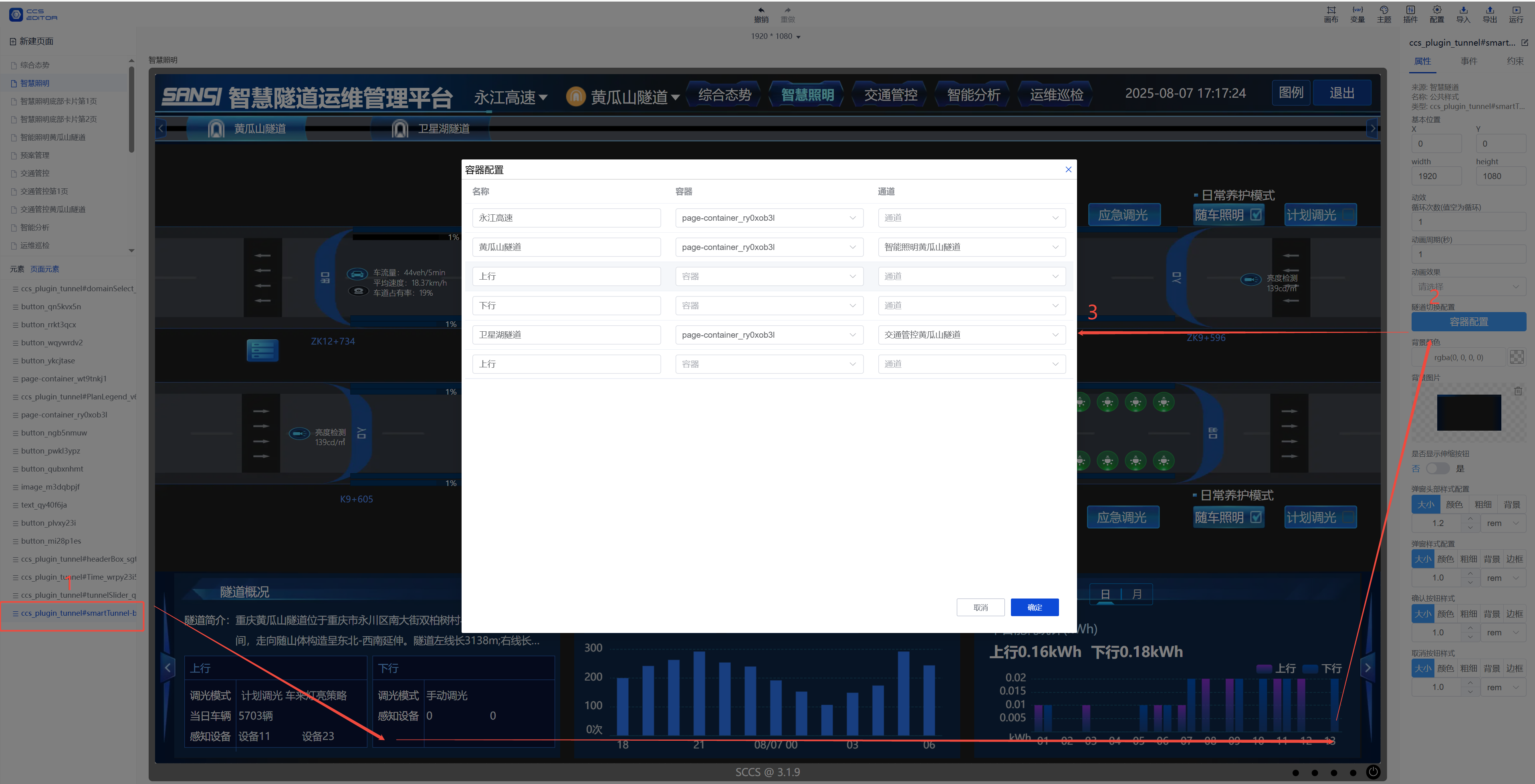

    1. 智慧隧道->元素->公共样式
    • 编辑隧道域和平面图绑定关系

guide_2_17

# 四：交通管控

# 1.警示灯分组控制

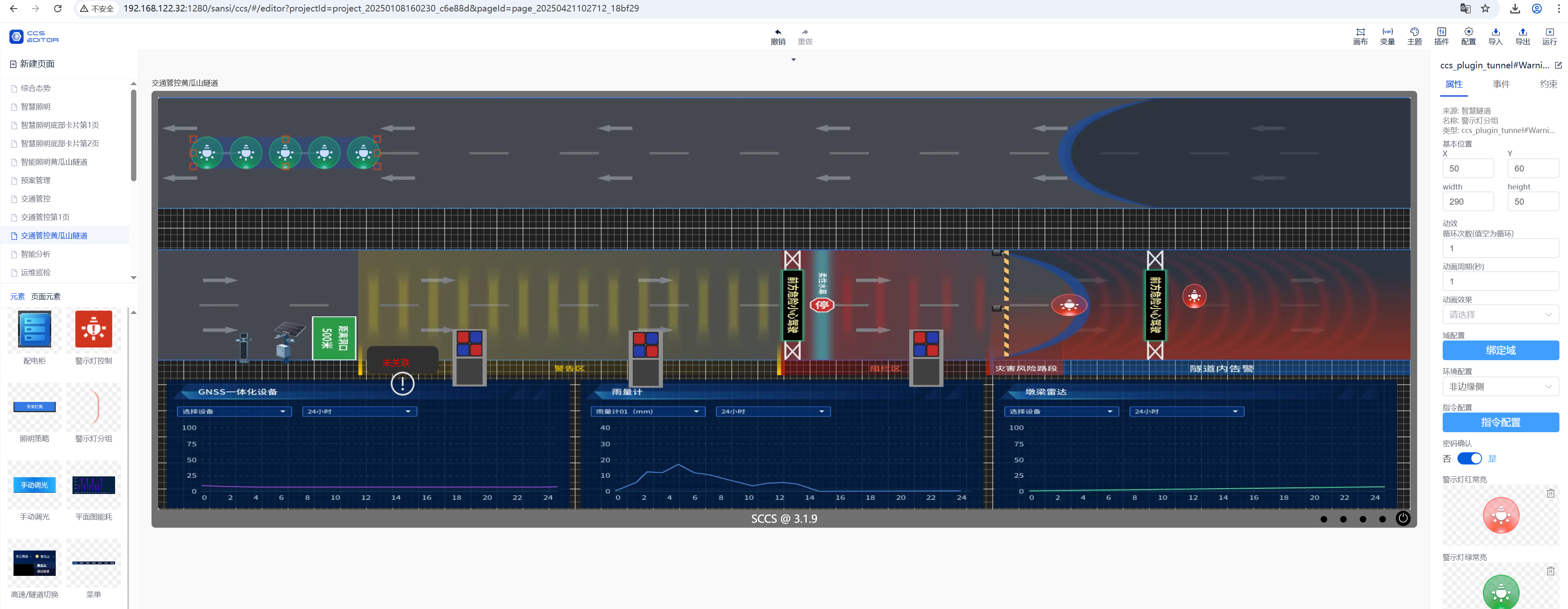

  • 智慧隧道->元素->警示灯分组

guide_3_1

  • 配置项

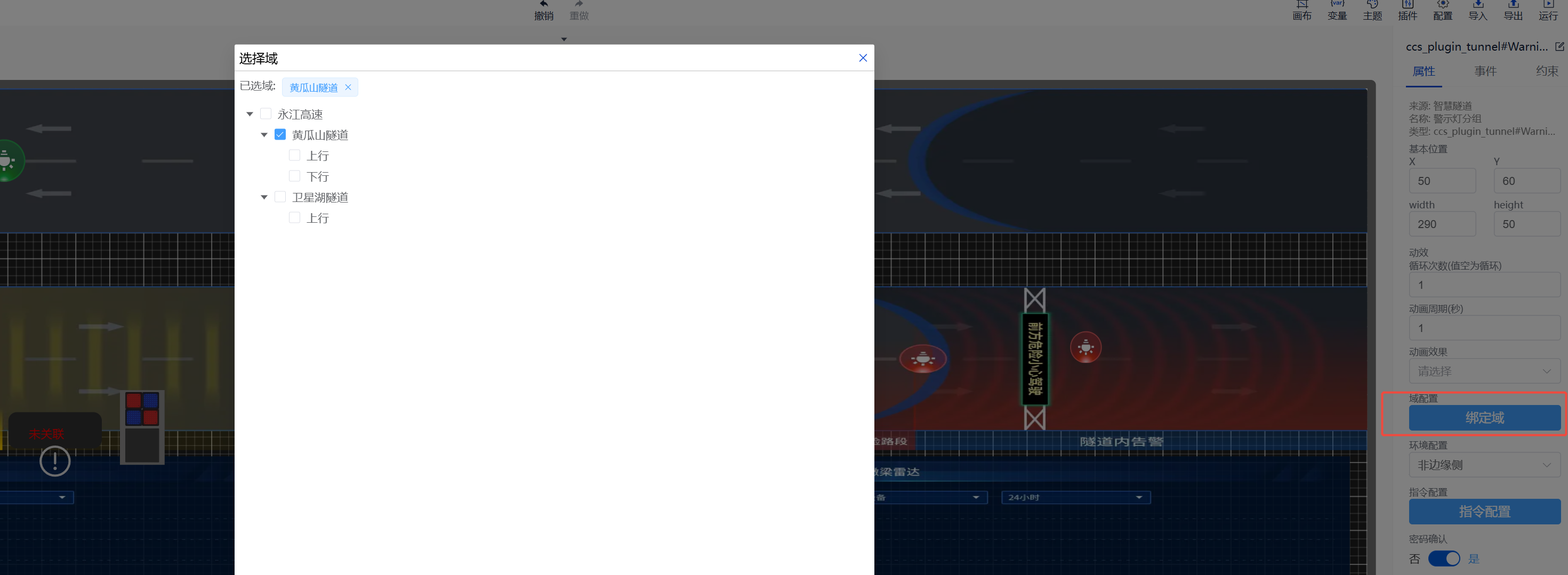

    • 绑定域 guide_3_2

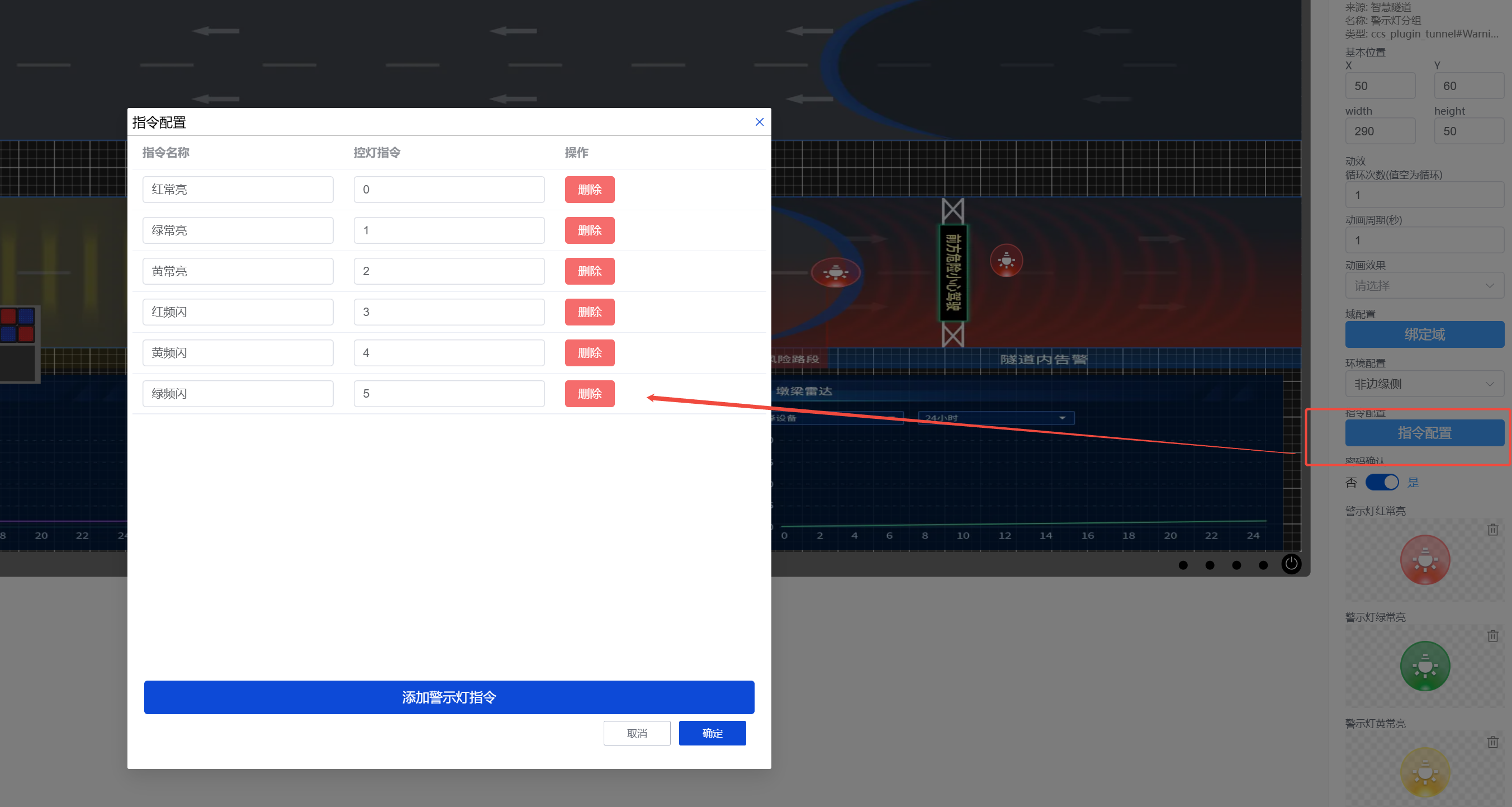

    • 配置指令控制列表 guide_3_3

# 五：智能分析

# 1.节能分析

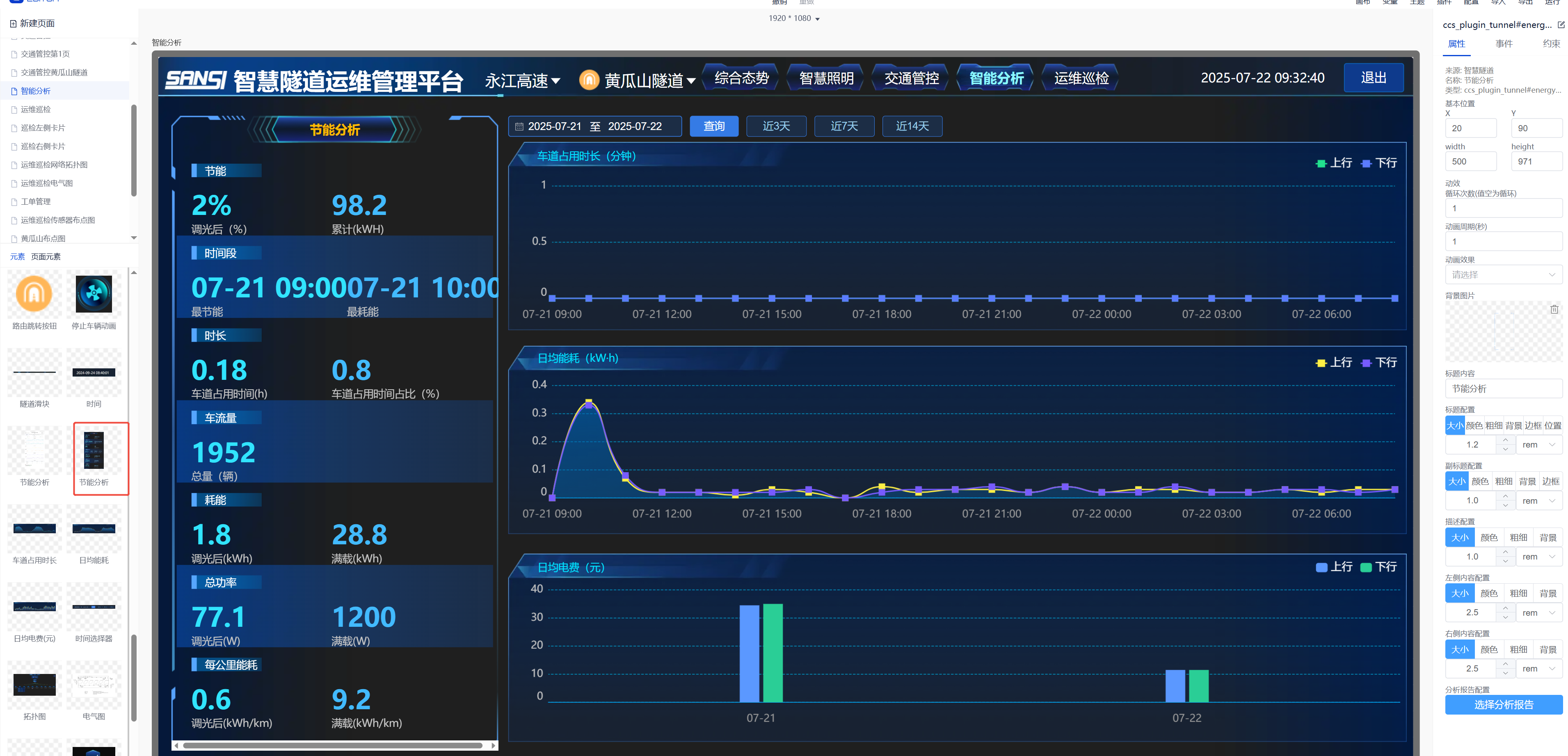

  • 智慧隧道->元素->节能分析

guide_4_1

  • 配置项

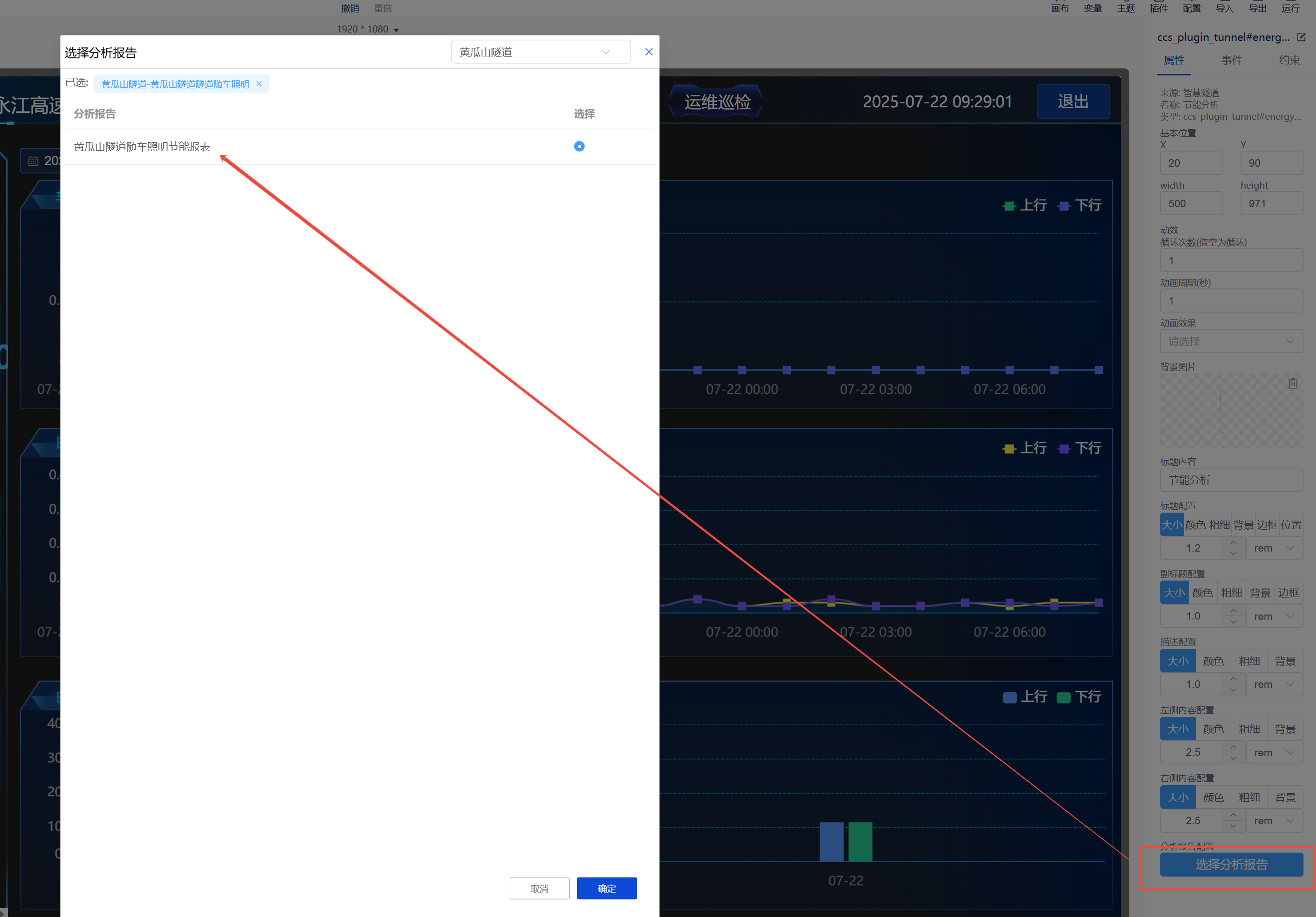

    • 绑定SR分析报告

    guide_4_2

# 六：运维巡检

# 1.拓扑图

  • 智慧隧道->元素->拓扑图

guide_5_1

  • 根据选中的隧道动态显示拓扑图

# 七：公共样式配置

# 插件->配置->智慧隧道->隧道层级配置

页面高速和下拉框支持自定义域树级结构组成高速，隧道，方向 guide_65
