玄道智控平台

# 资产管理使用手册

⽂档版本 内容修订 修订⼈ 修订⽇期
V1.0 初稿 郭程豪、唐鑫鑫 2022-11-01

# 目录

# 一：种类

# 1. 新增种类

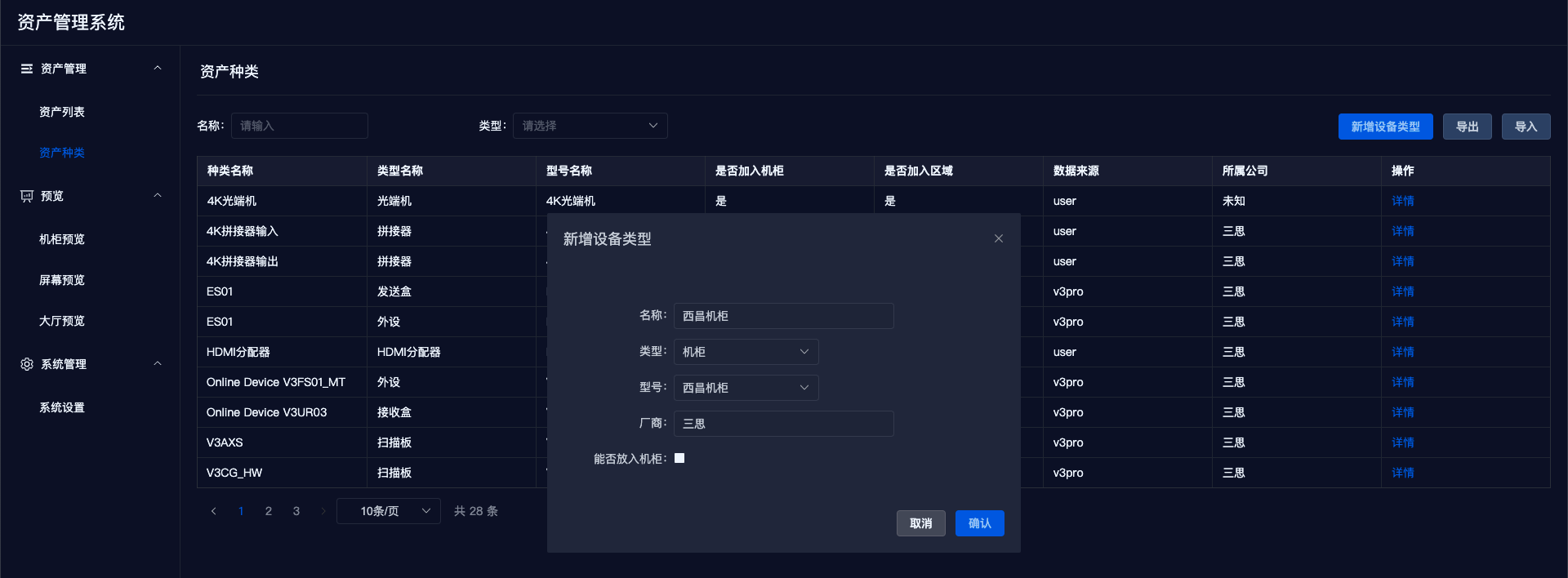

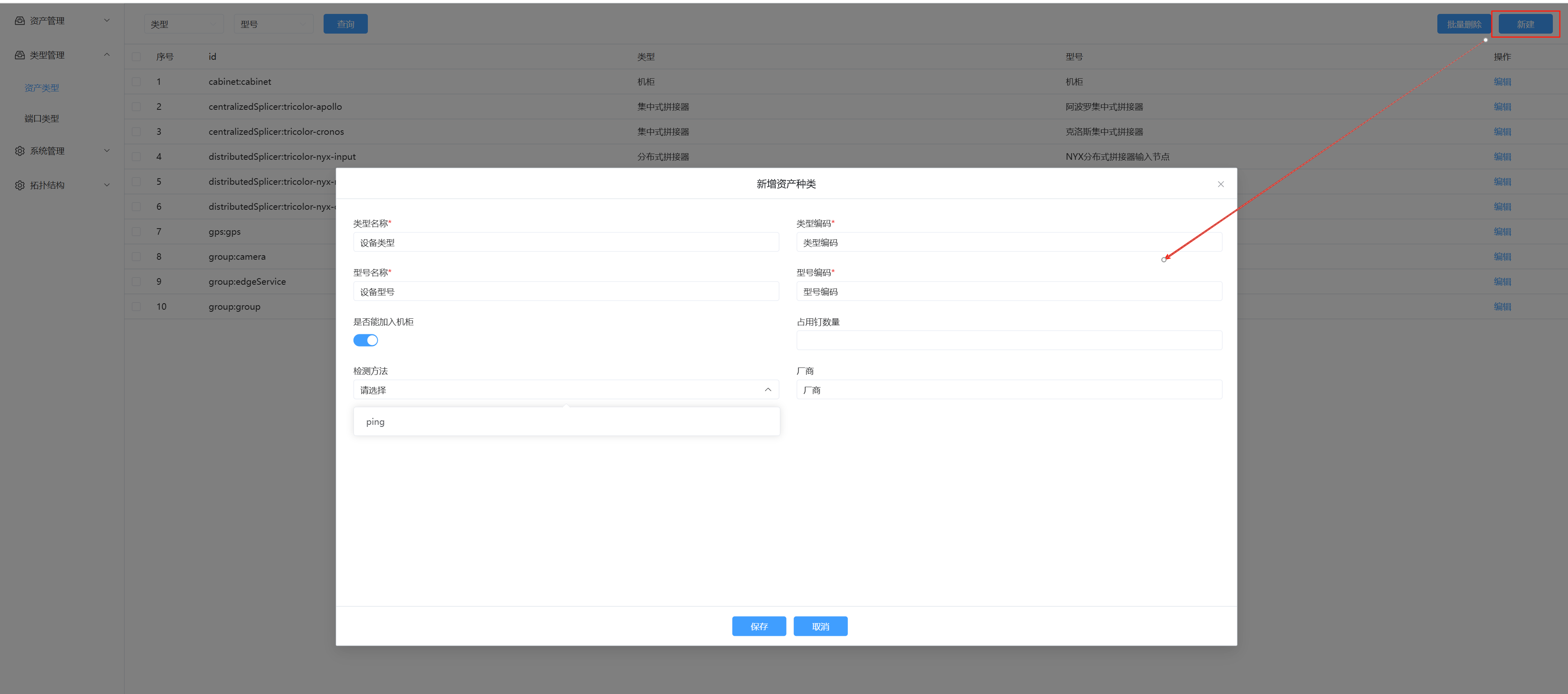

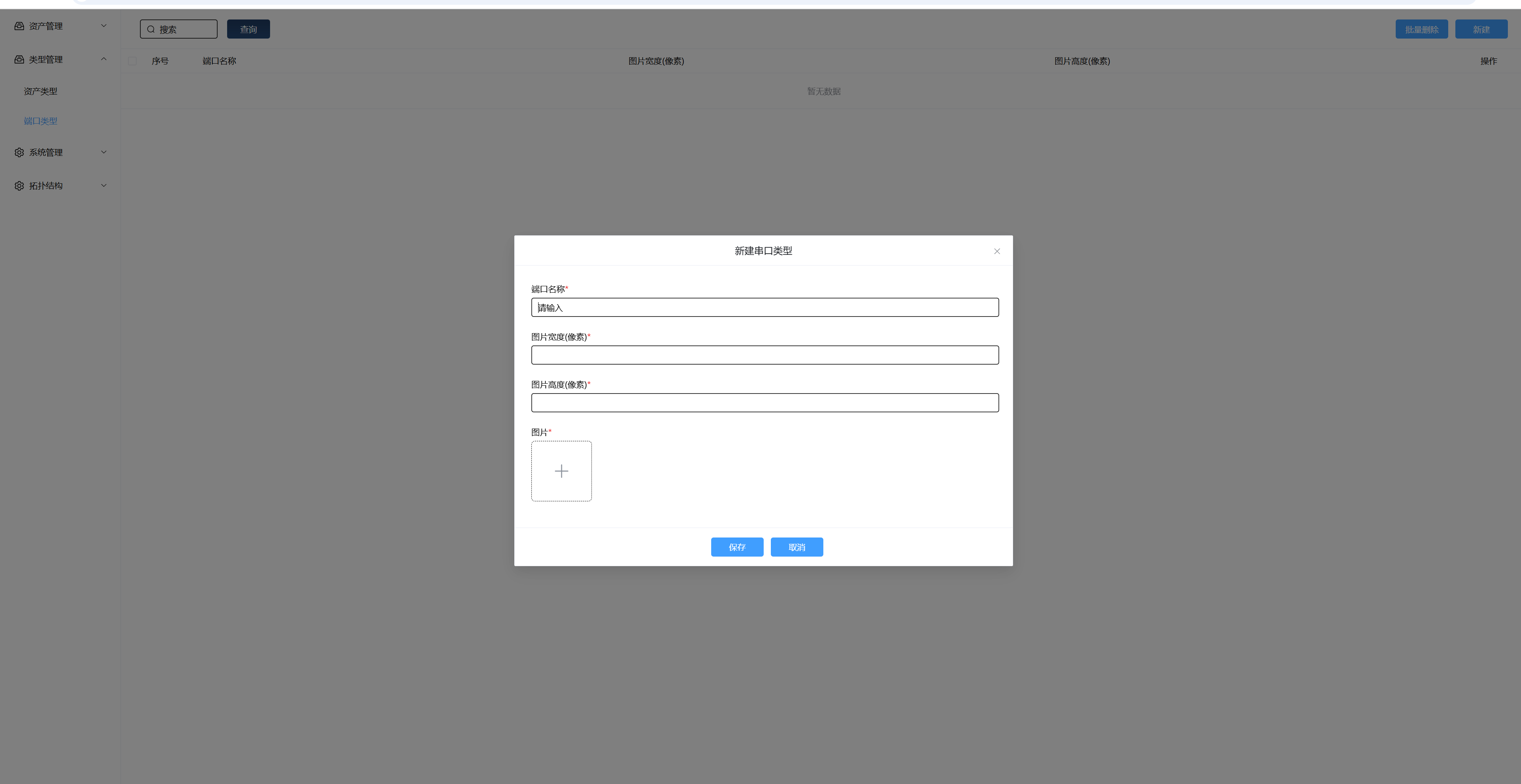

在资产种类菜单中，点击【新增设备类型】按钮， 会出现⼀个弹窗，在弹框中输入名称、类型、型号、厂商，然后点击确定即可创建新的设备类型。

image-20221031170354622

注意事项

  1. 输入不存在的类型，即新增类型
  2. 输入不存在的型号，即在某个类型下新增型号
  3. 区域的类型、型号不可新增
  4. 勾选是否放入机柜选项，需要输入该设备在机柜中占用钉子个数（默认占用3个钉子）
  5. 与【加入机柜】对应的还有【加入区域】【加入组】，后两者默认可加入，可在种类详情中进行修改
  6. 用户手动新增的类型信息，可以修改【能否放入机柜】；扫描服务新增的类型，默认能放入机柜，可在种类详情中进行修改

# 2. 种类搜索

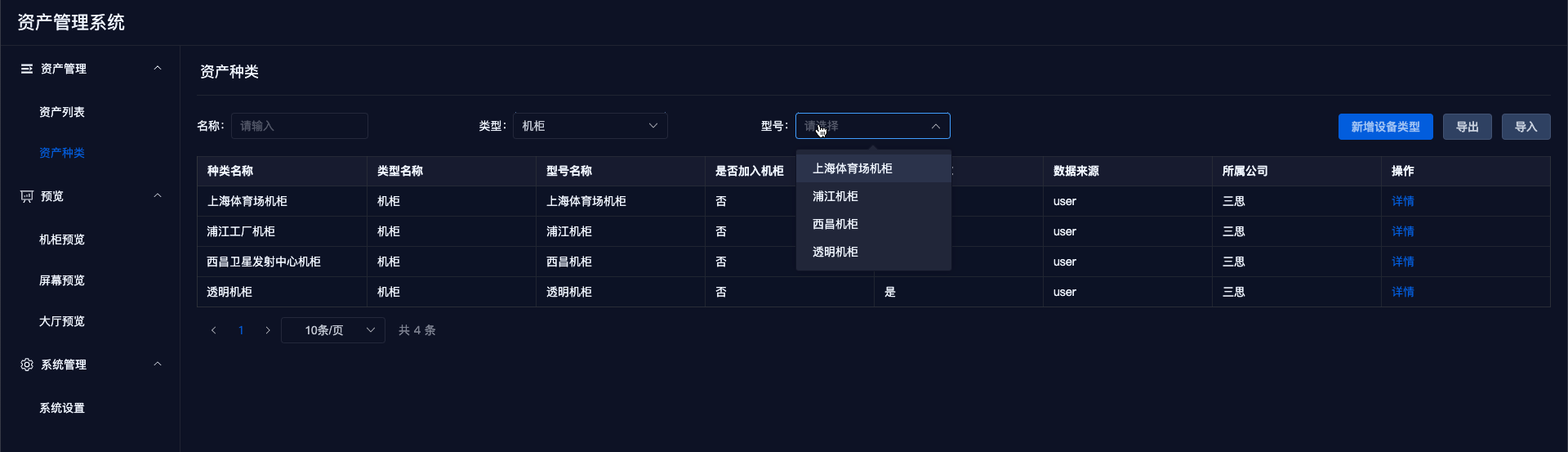

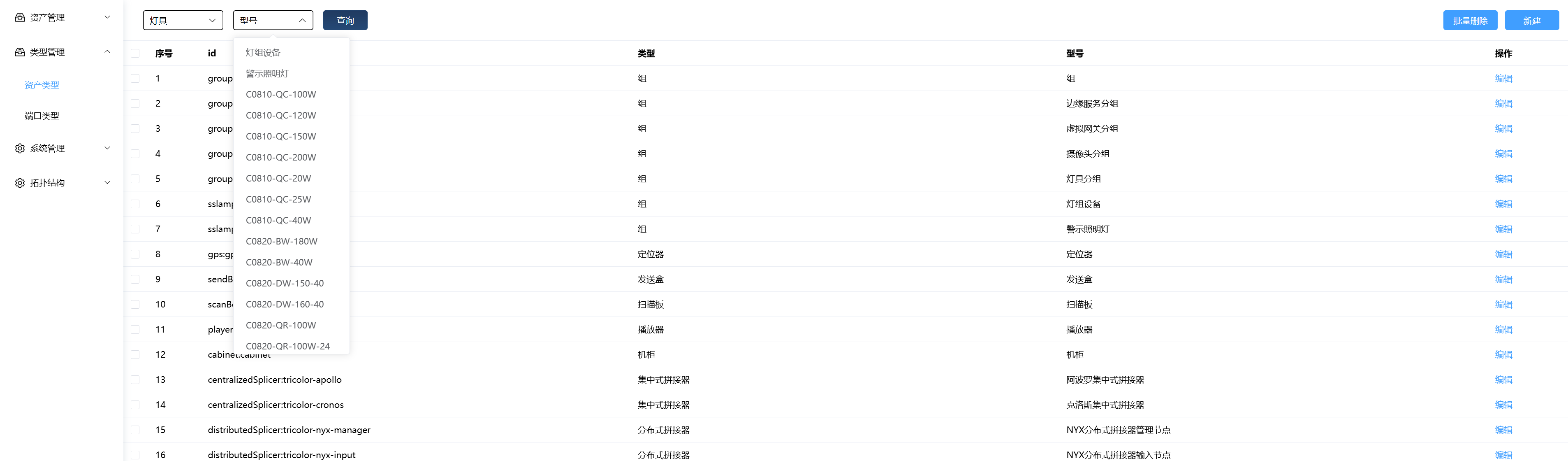

  1. 根据名称、类型、型号 进行模糊搜索

  2. 根据 类型及型号 下拉框进行精确搜索

image-20221031170727857

# 3. 导入导出

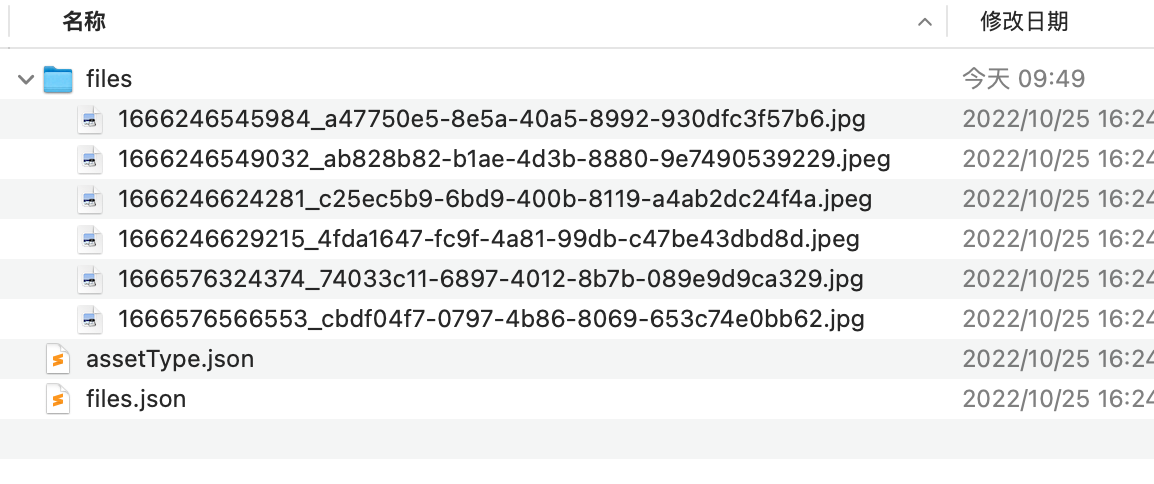

  1. 导出是将所有类型数据，及其对应的图片文件，导出数据包名称格式 export.assetType.时间戳.zip，解压后文件如下

image-20221101095129619

  1. 导入是将导出的zip包重新导入，禁止修改zip文件

    导入逻辑：有数据时会更新数据 无数据会新增数据，如果导入空文件，不会更新

# 4. 编辑种类详情

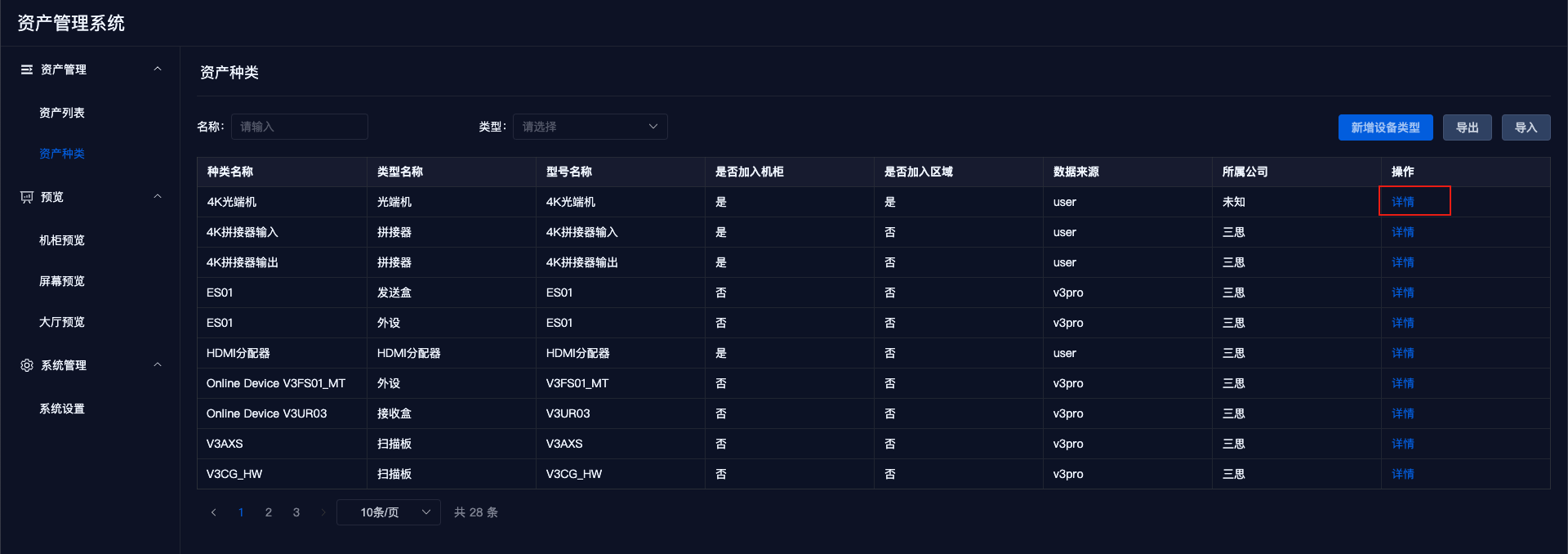

在种类列表中，在目标类型右侧点击详情，进入类型详情页面

image-20221101095509950

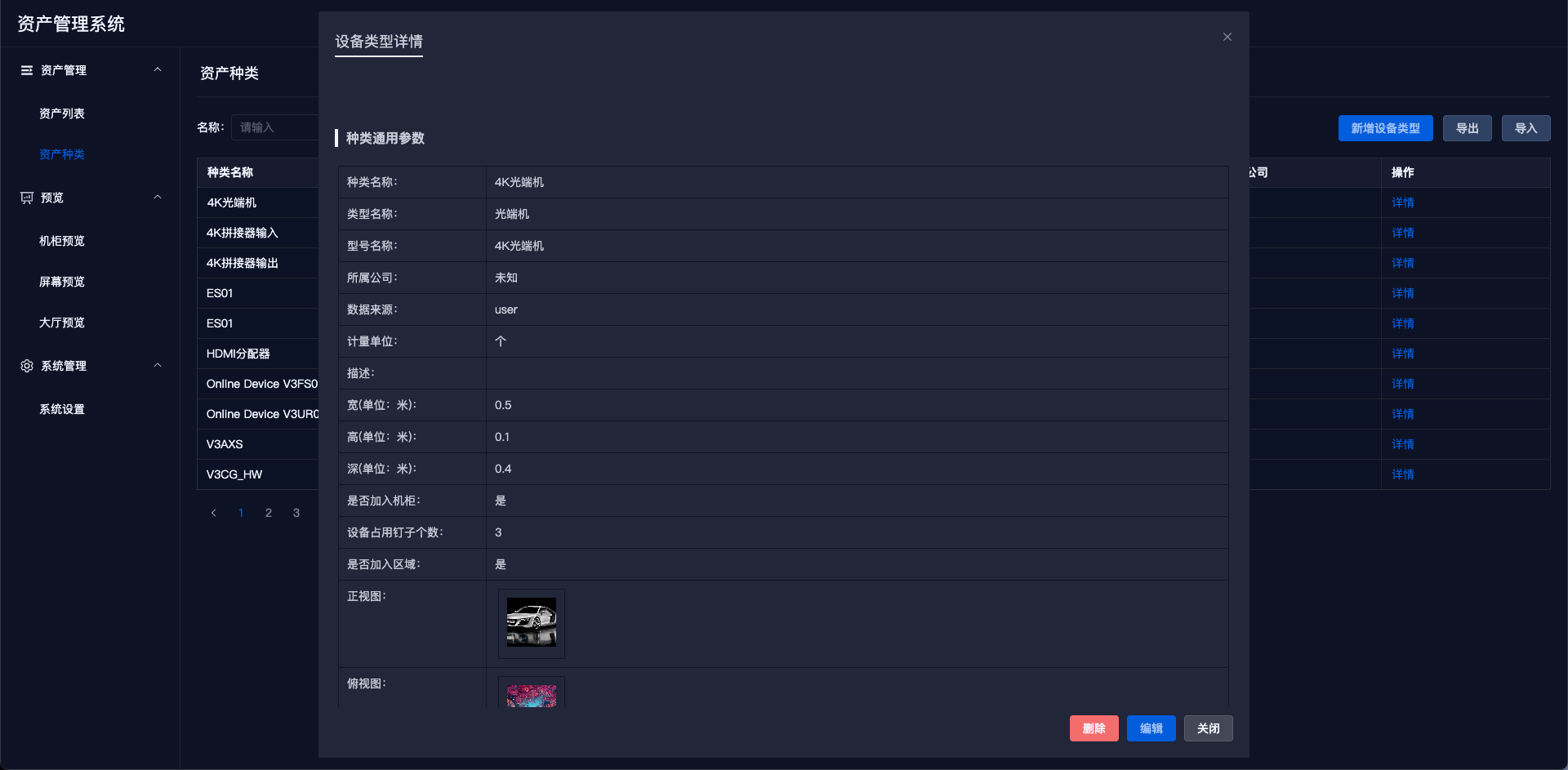

详情页以弹框的形式展示

image-20221101132638385

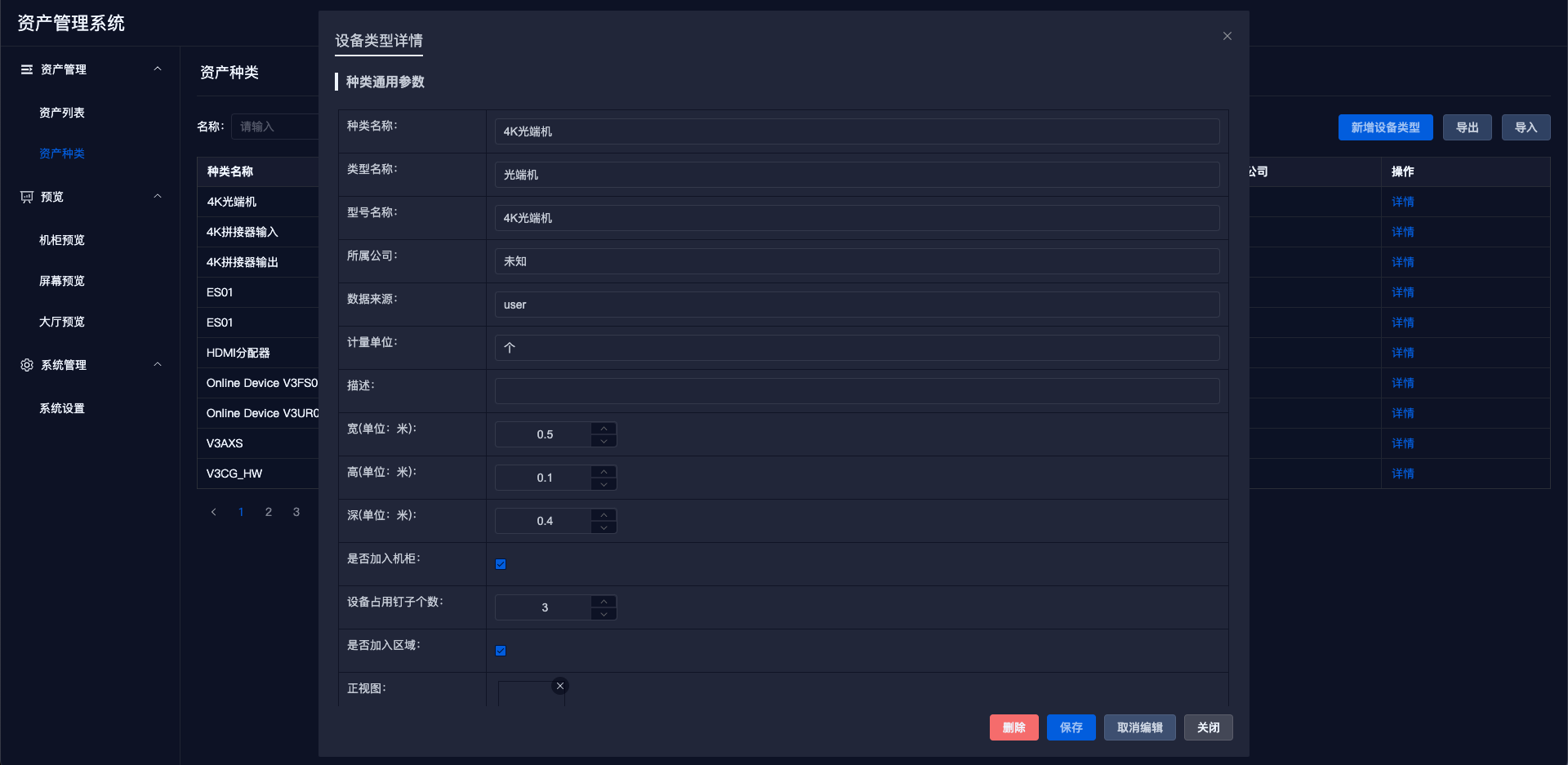

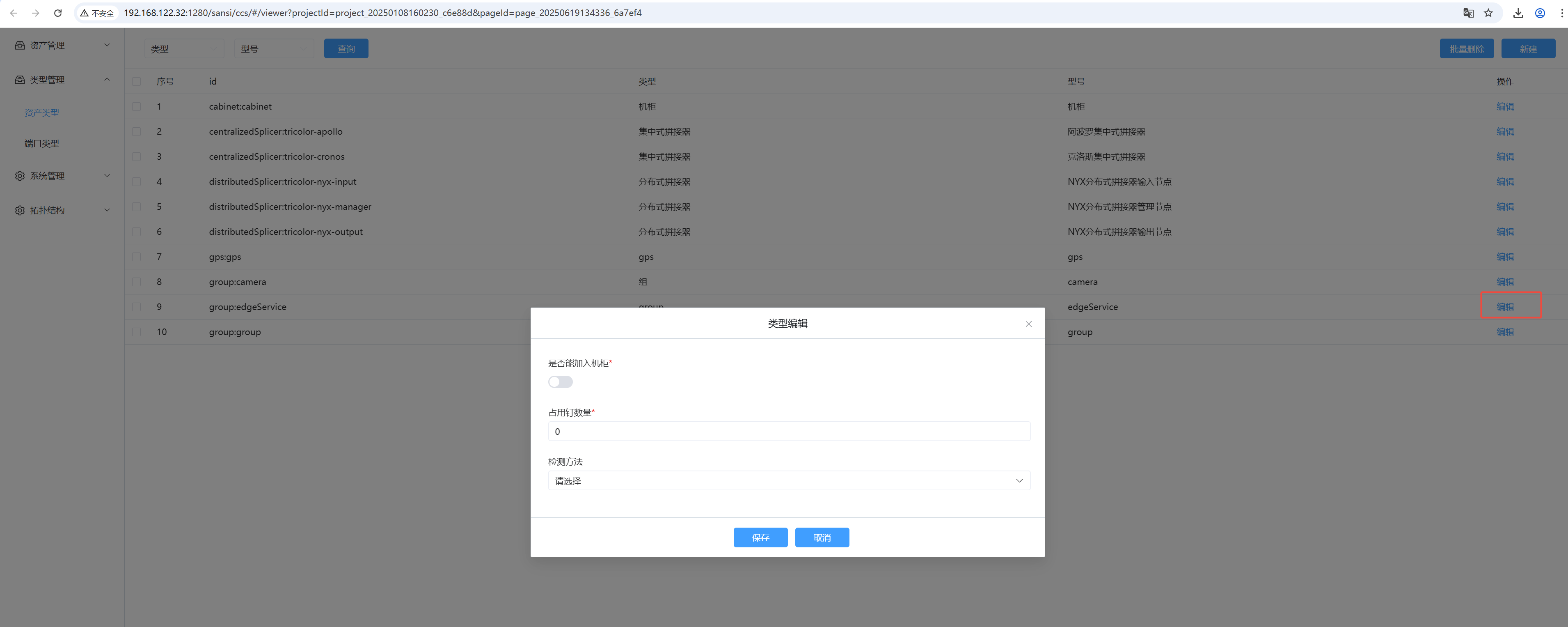

点击蓝色编辑按钮，可编辑数据，右下角的编辑按钮会变成【保存】【取消编辑】按钮

image-20221101095937331

注意：

  1. 宽高深：普通设备在种类详情页进行编辑；区域、屏幕在设备详情页编辑

# 5. 上传图片

编辑类型信息时，可上传正视图、俯视图、其他图片信息；正视图、俯视图只可上传一张，多次上传只保留最后一张

区域、屏幕在种类中不可上传图片

Screen-2022-11-01-100454.mp4

# 6. 删除种类

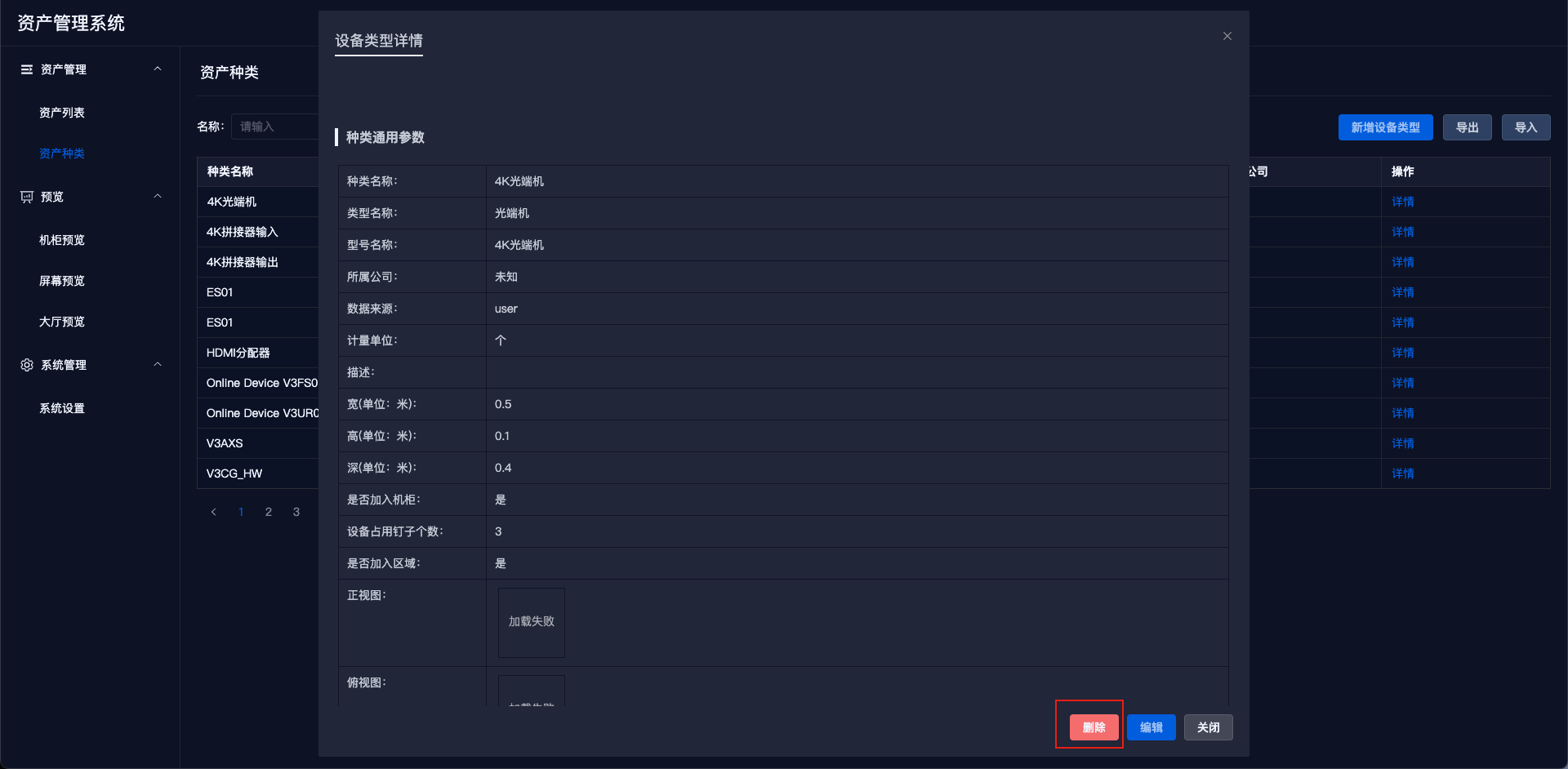

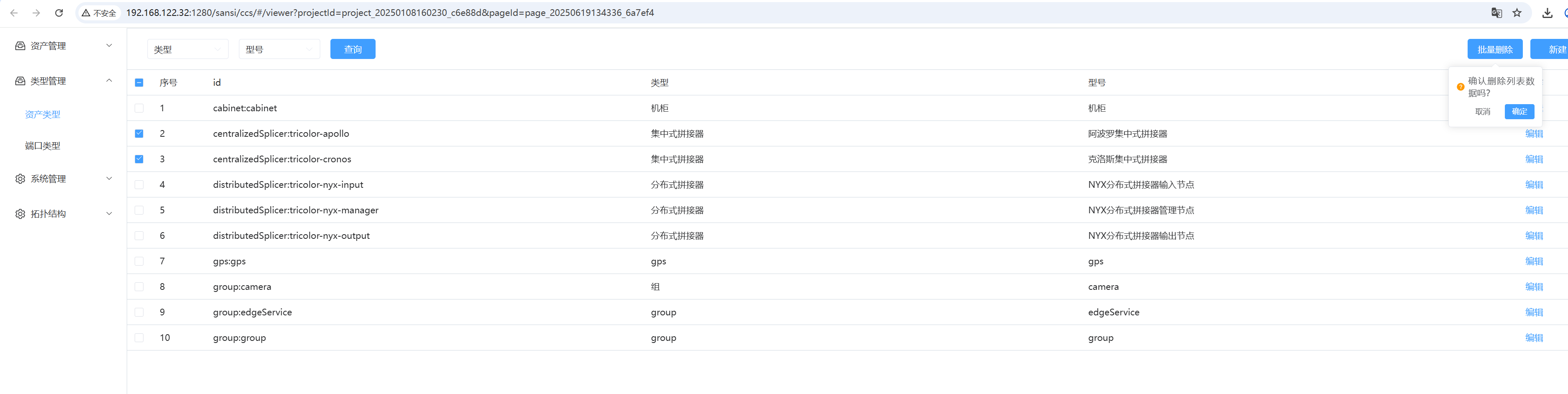

在类型详情中，点击下方删除可删除类型

删除条件限制：只可删除未被使用过的类型，即此类型没有真正的设备

image-20221101095602444

# 二：设备

# 1. 新增设备

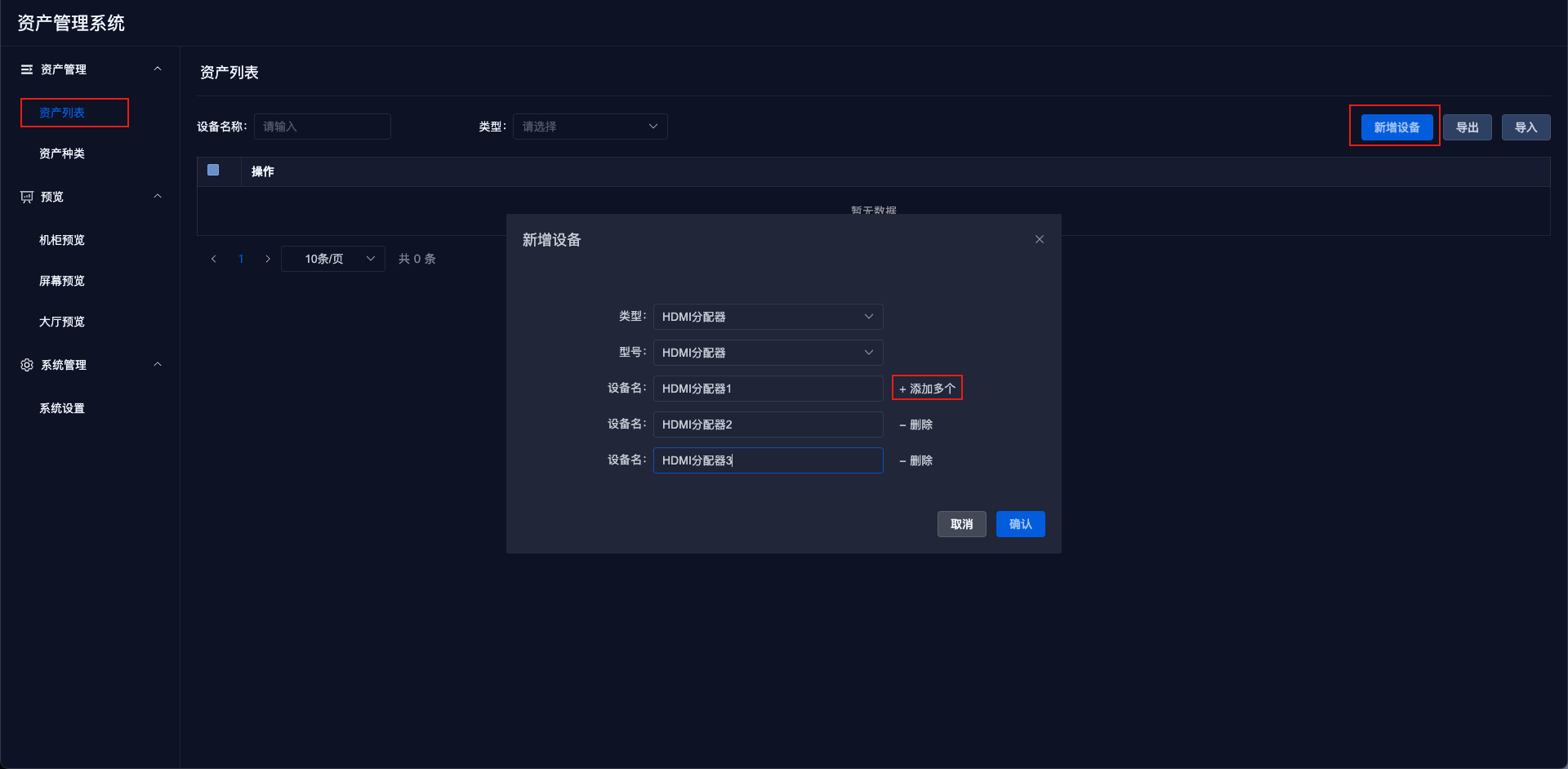

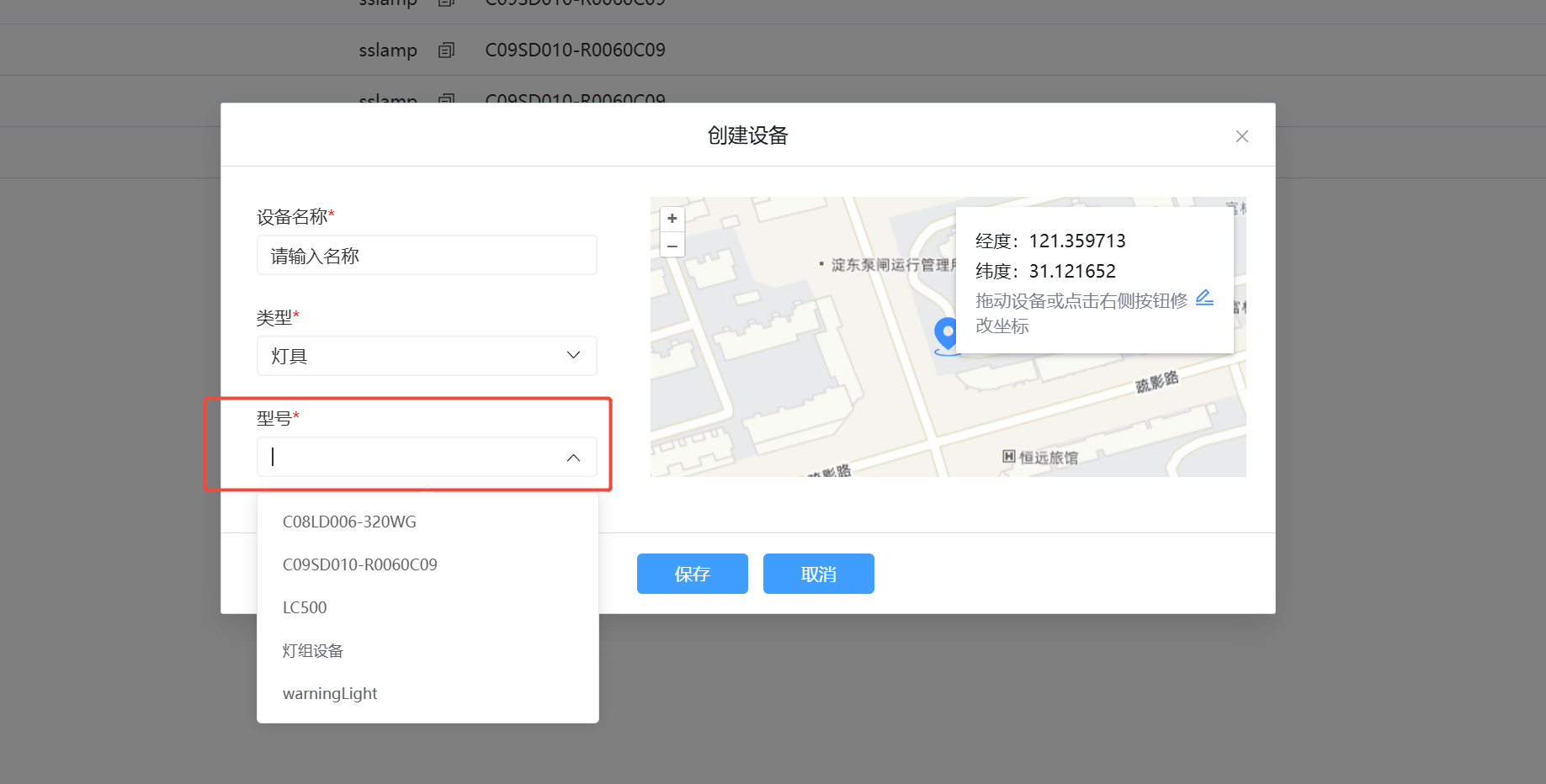

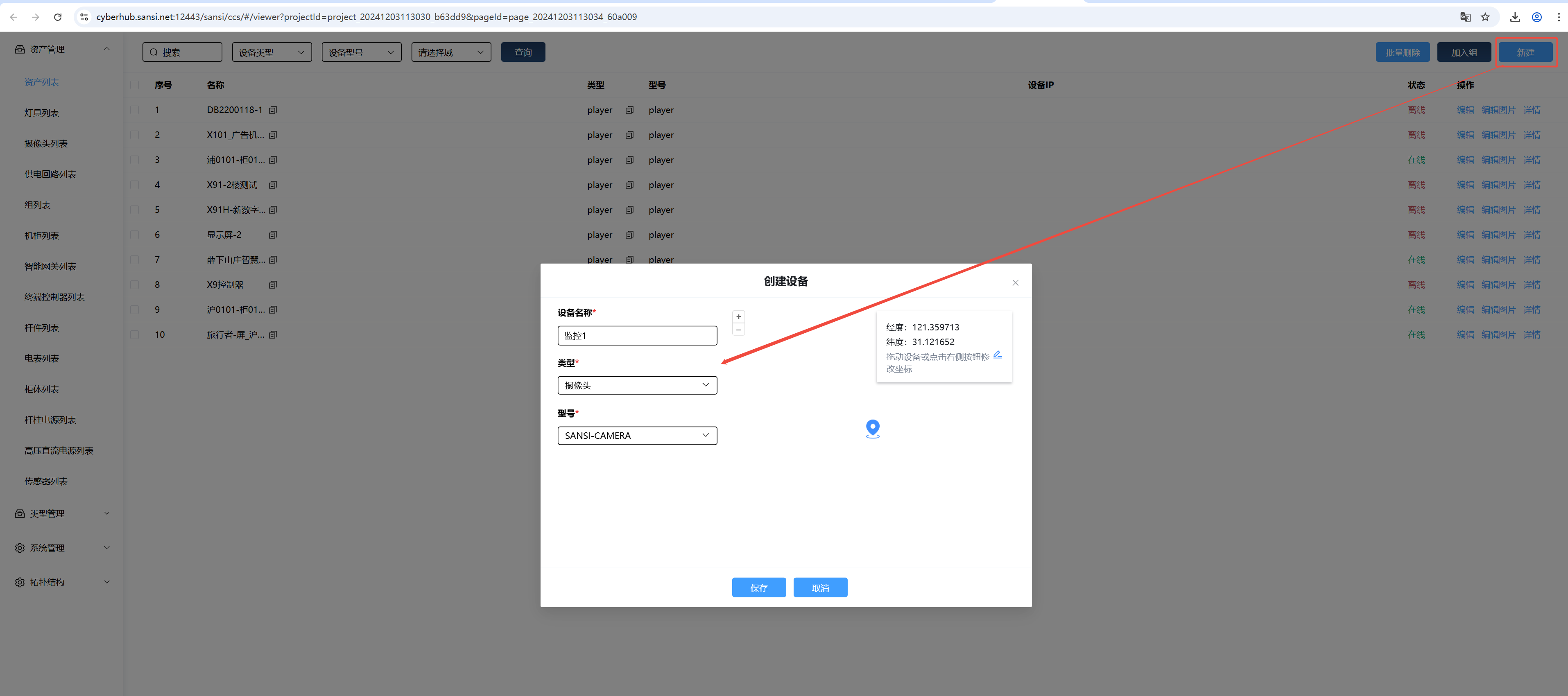

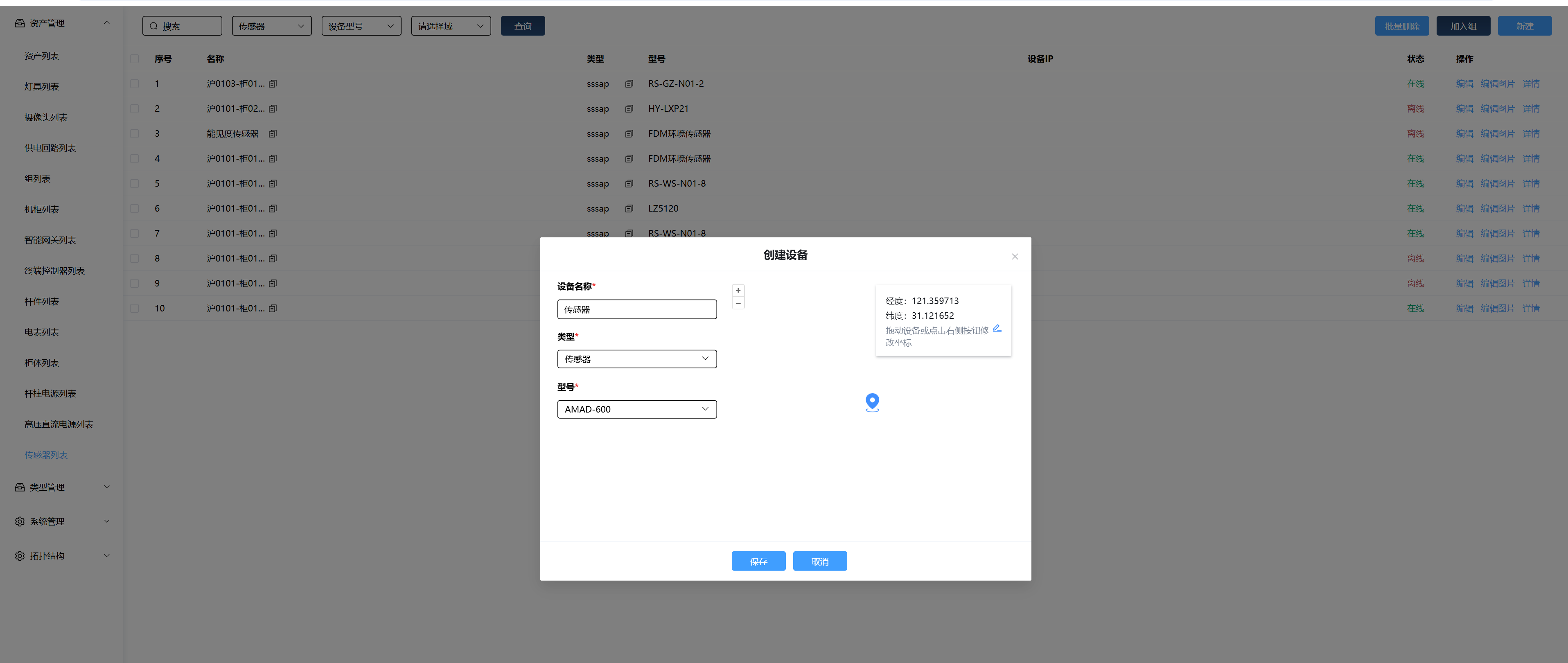

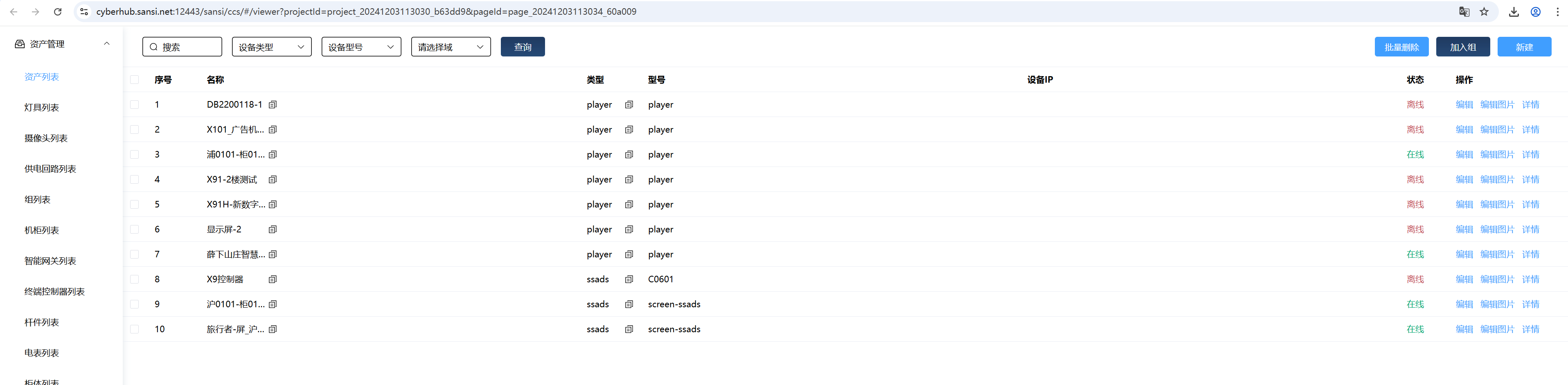

在资产列表中，点击【新增设备】按钮，在弹出框中，选择设备类型、型号，然后输入设备名称，即可新增设备；

点击【添加多个】，可进行批量新增

image-20221101101336977

# 2. 设备搜索

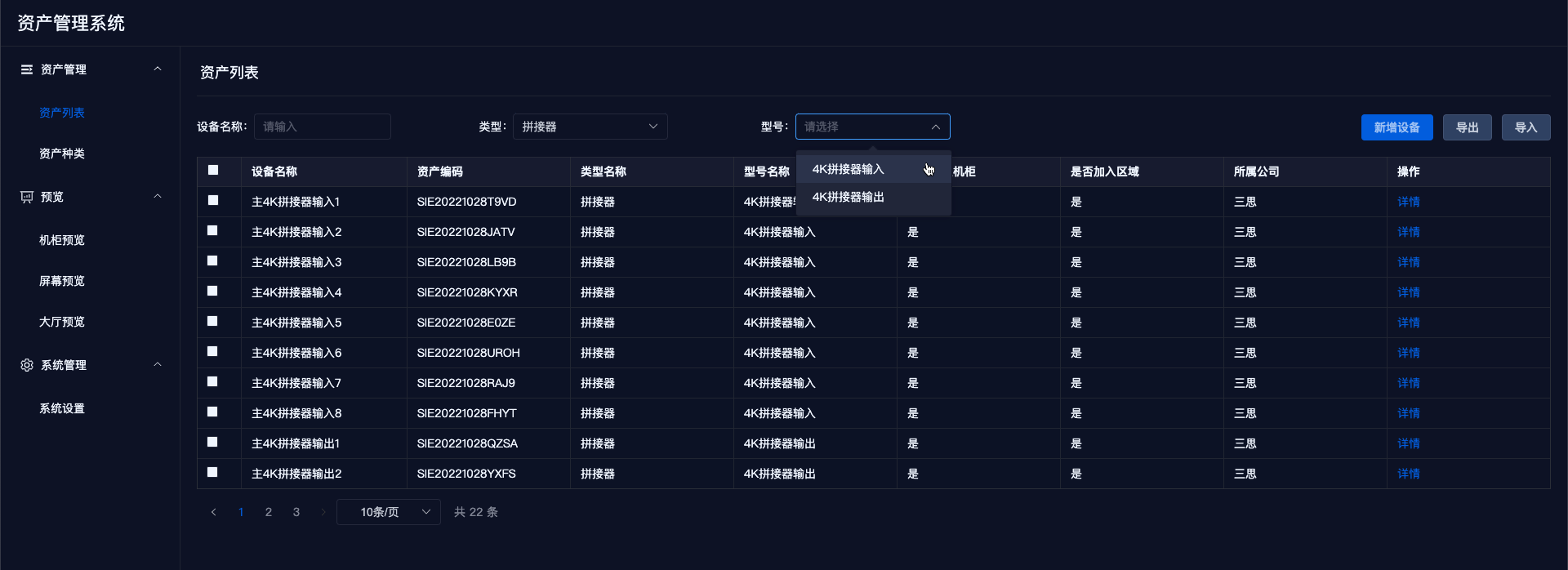

搜索方式同种类搜索

  1. 根据名称、类型、型号 进行模糊搜索

  2. 根据 类型及型号 下拉框进行精确搜索

image-20221101101952980

# 3. 导入导出

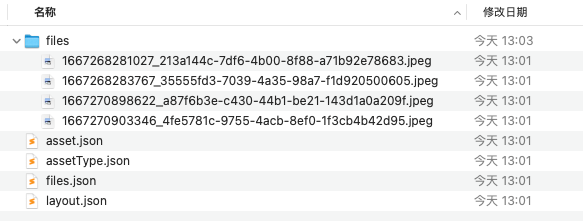

  1. 导出是将所有 设备数据、类型数据，及其对应的图片文件，导出数据包名称格式 export.asset.时间戳.zip，解压后文件如下

image-20221101130359258

  1. 导入是将导出的zip包重新导入，禁止修改zip文件

    导入逻辑：有数据时会更新数据 无数据会新增数据，如果导入空文件，不会更新

# 4. 编辑设备详情

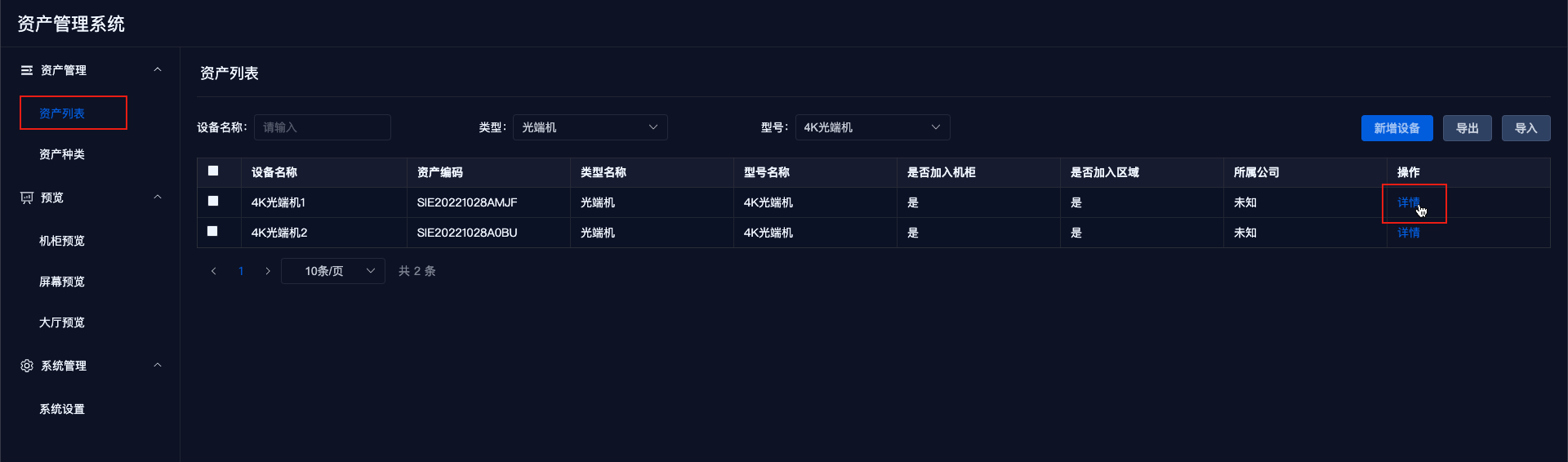

在资产列表中，在目标类型右侧点击详情，进入类型详情页面

image-20221101102401783

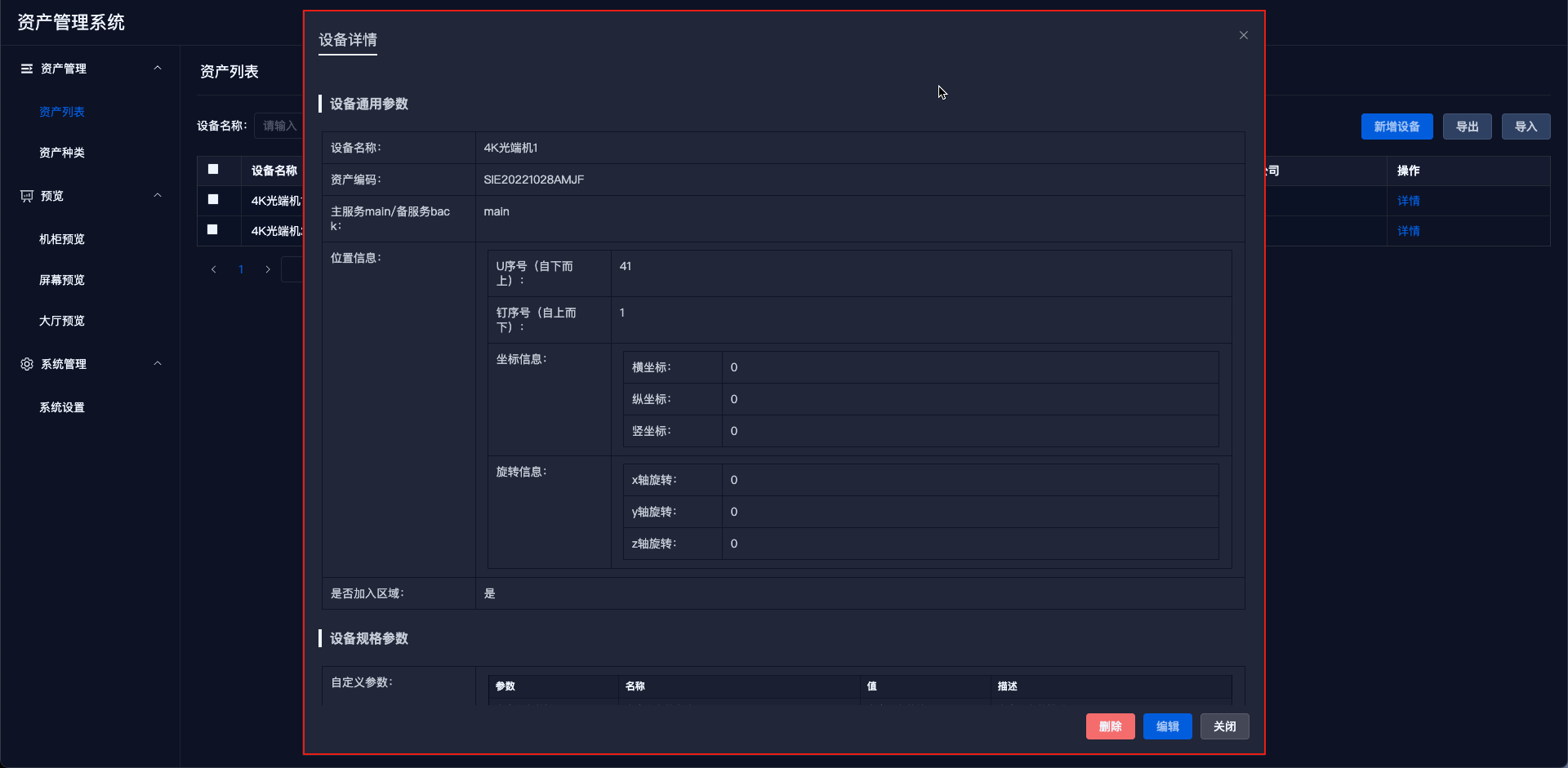

详情页以弹框的形式展示

image-20221101102452154

设备详情，会展示设备自身的位置信息，环境配置参数；还会对应的种类信息。

Screen-2022-11-01-102556

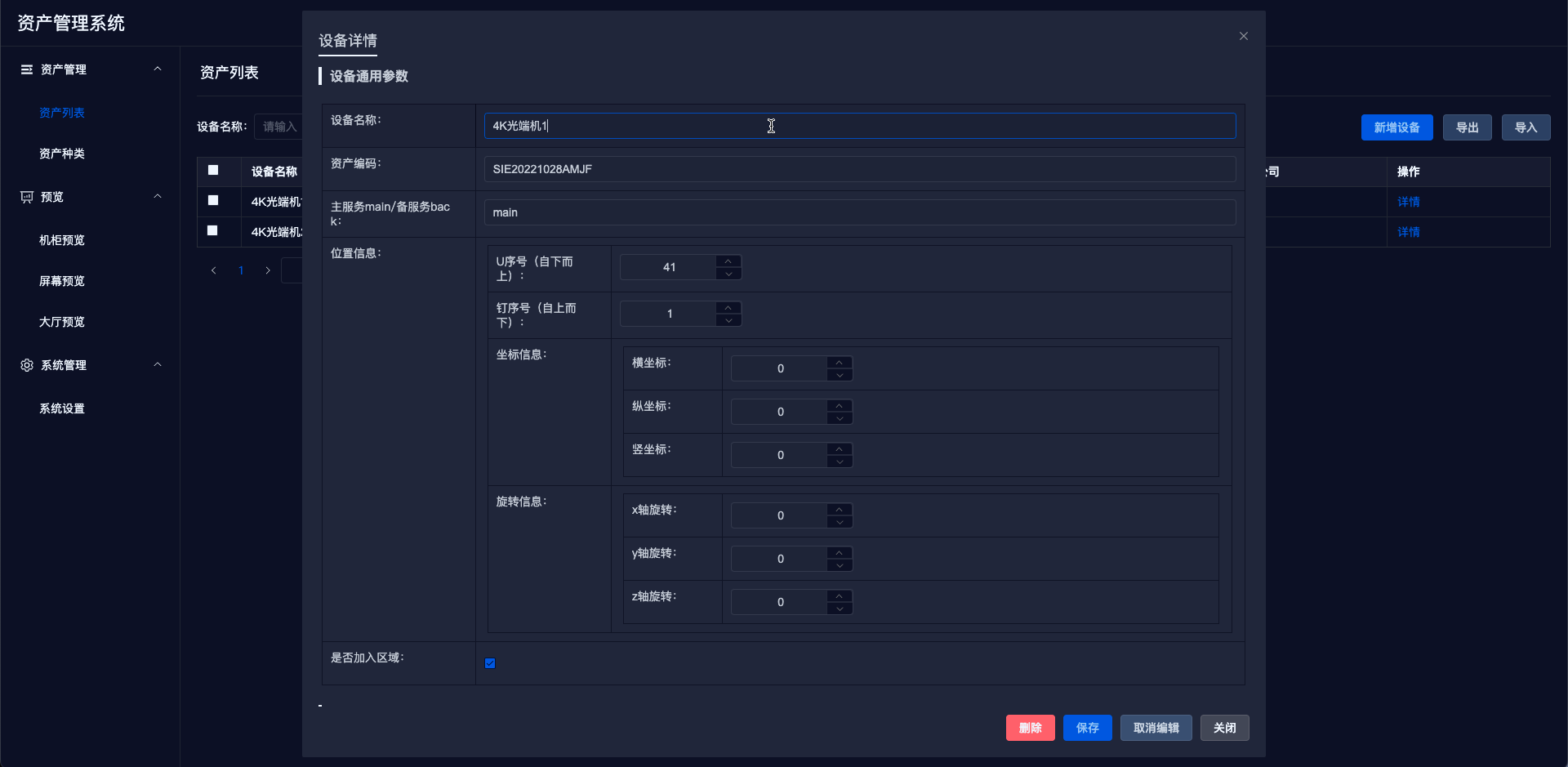

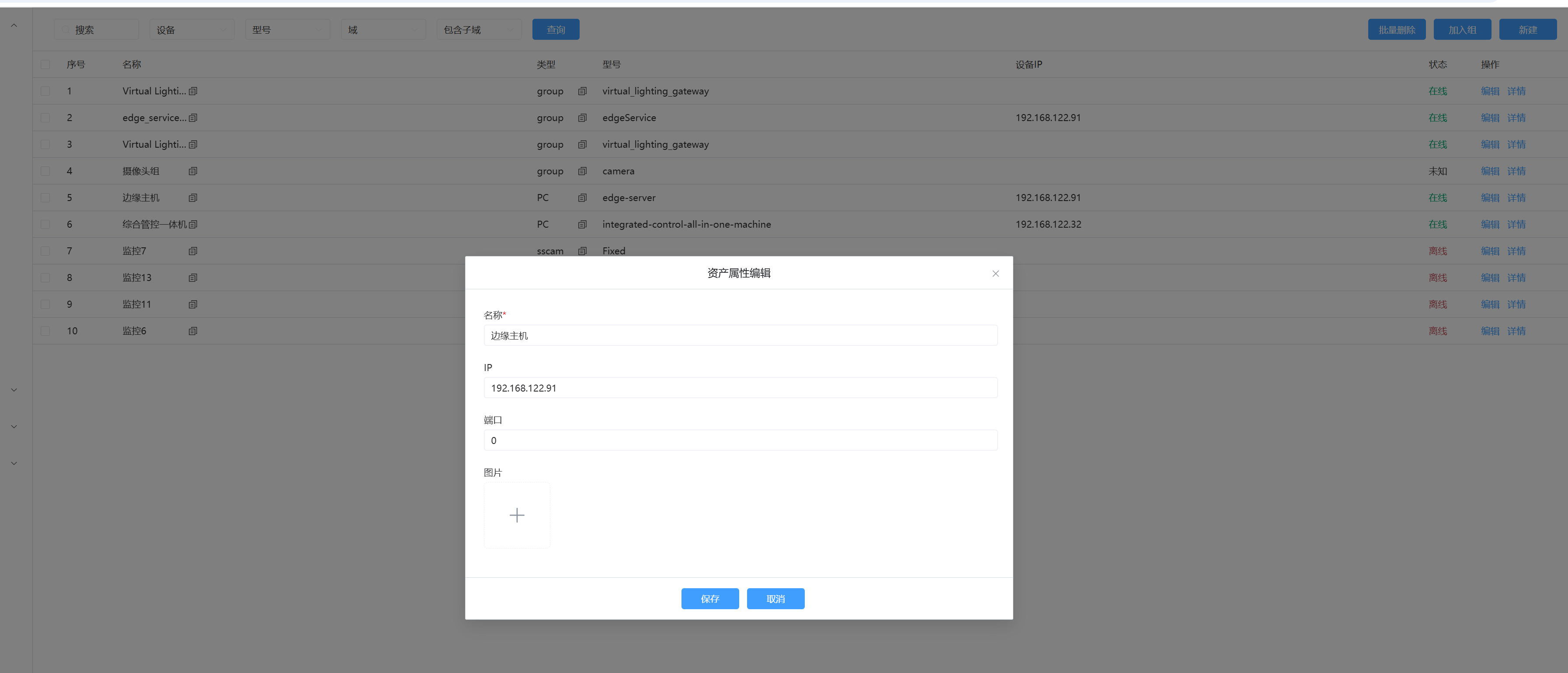

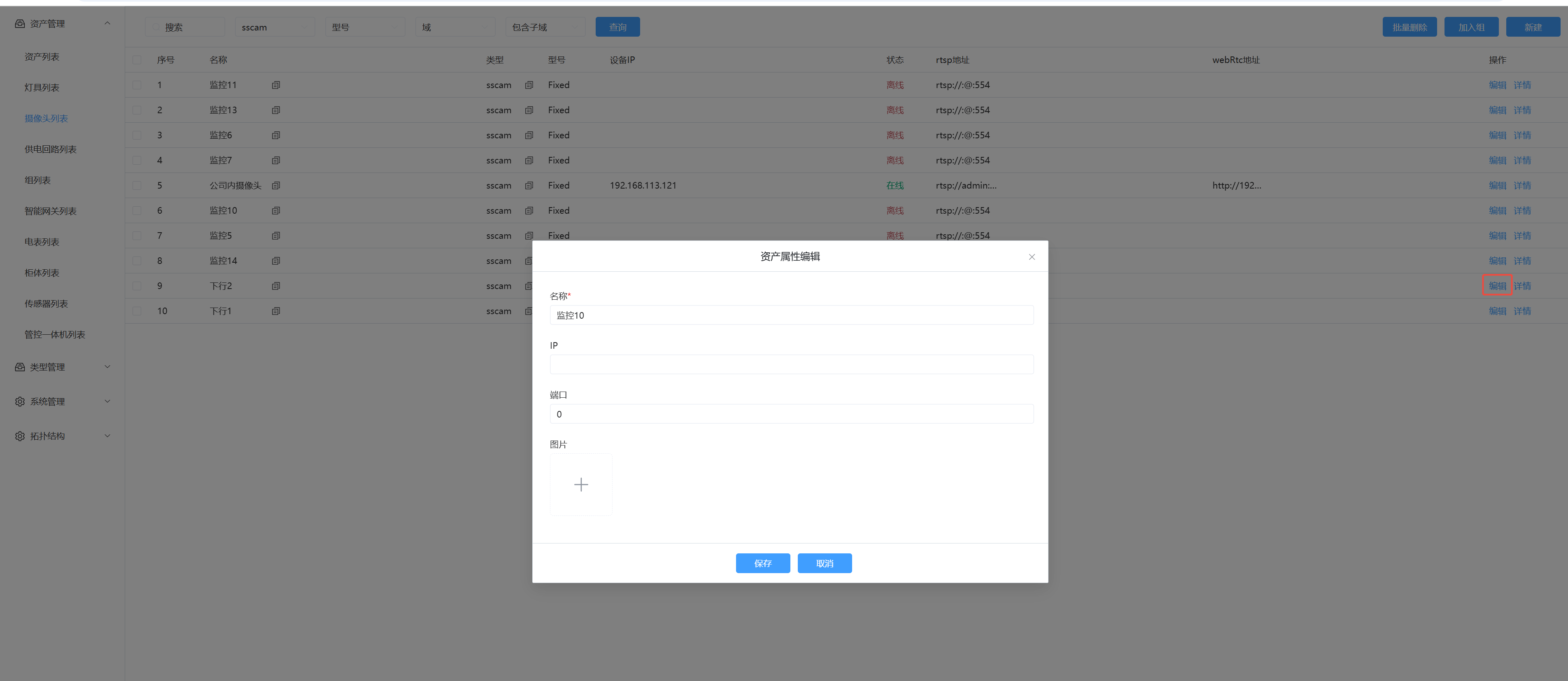

点击蓝色【编辑】按钮，可编辑数据，右下角的编辑按钮会变成【保存】【取消编辑】按钮;

编辑只可编辑设备环境参数，不可编辑设备种类信息

image-20221101102841308

注意：

  1. 宽高深：区域、屏幕在设备详情页编辑；普通设备在种类详情页进行编辑，在设备详情页只能看
  2. 区域只有坐标信息，旋转信息，没有U序号，钉序号

# 5. 上传图片

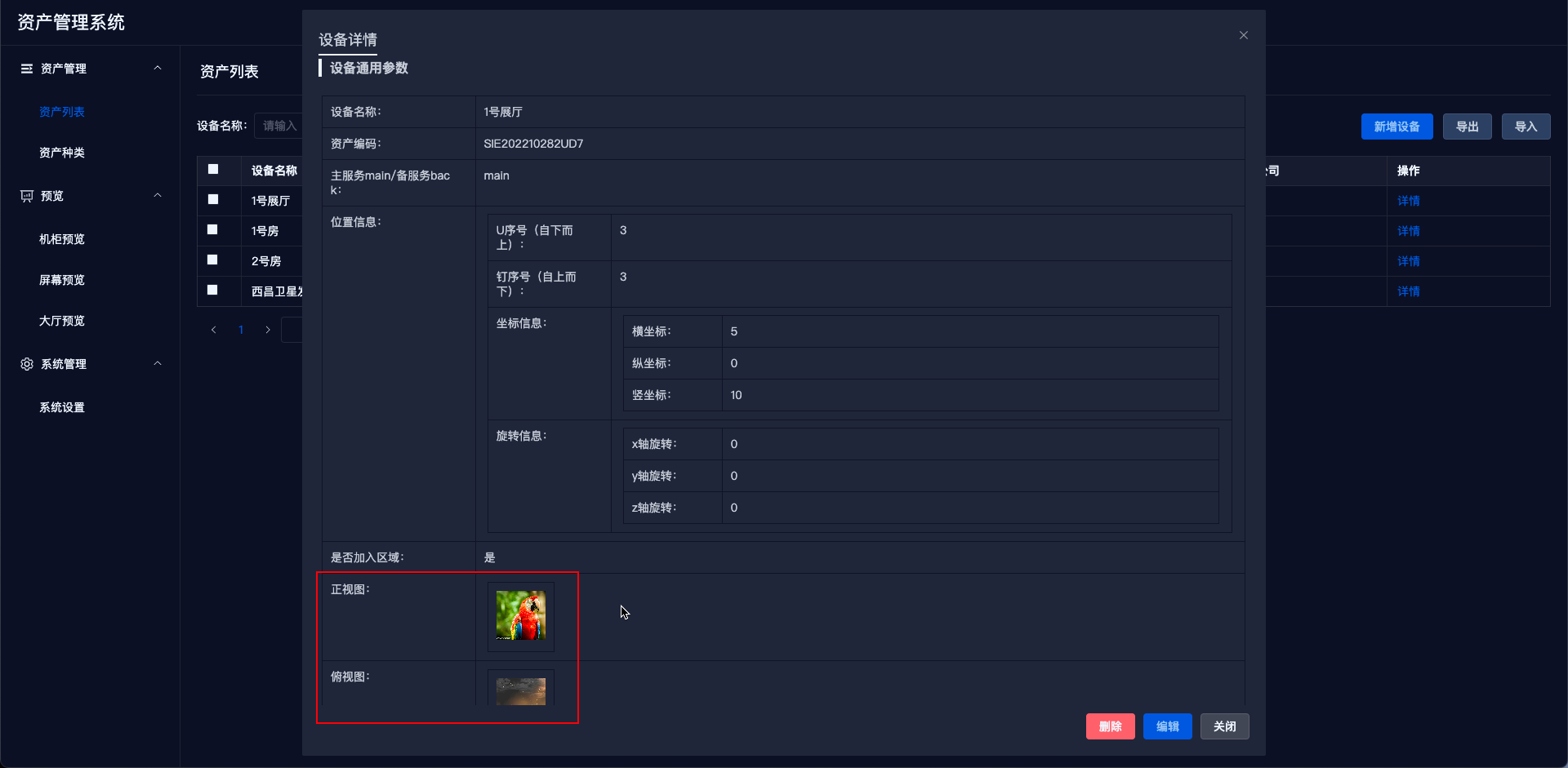

区域、屏幕只能在设备详情中上传图片

image-20221101103308298

# 6. 删除设备

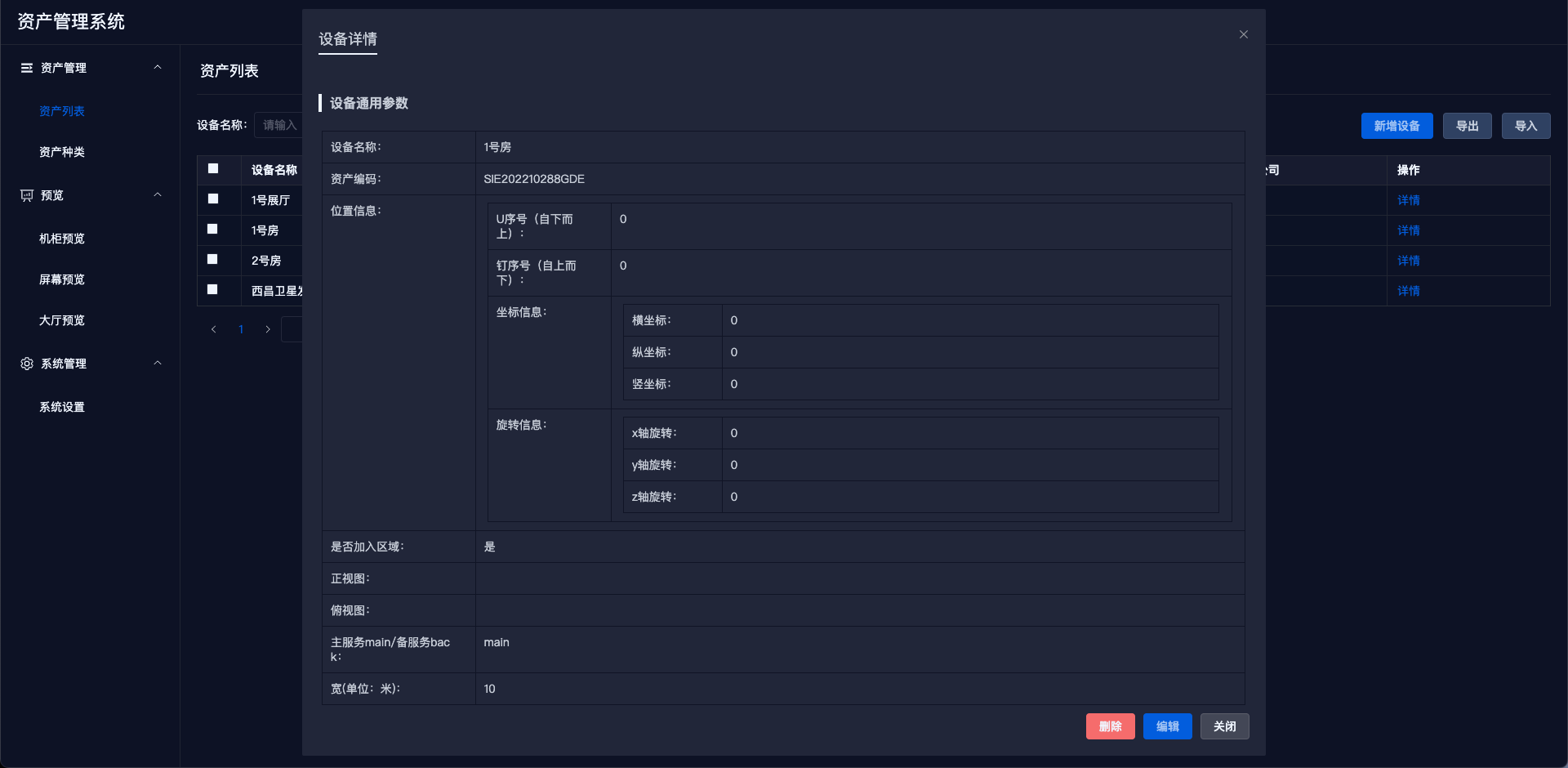

在设备详情中，点击下方删除按钮可删除设备

image-20221101103420332

# 7. 加入机柜

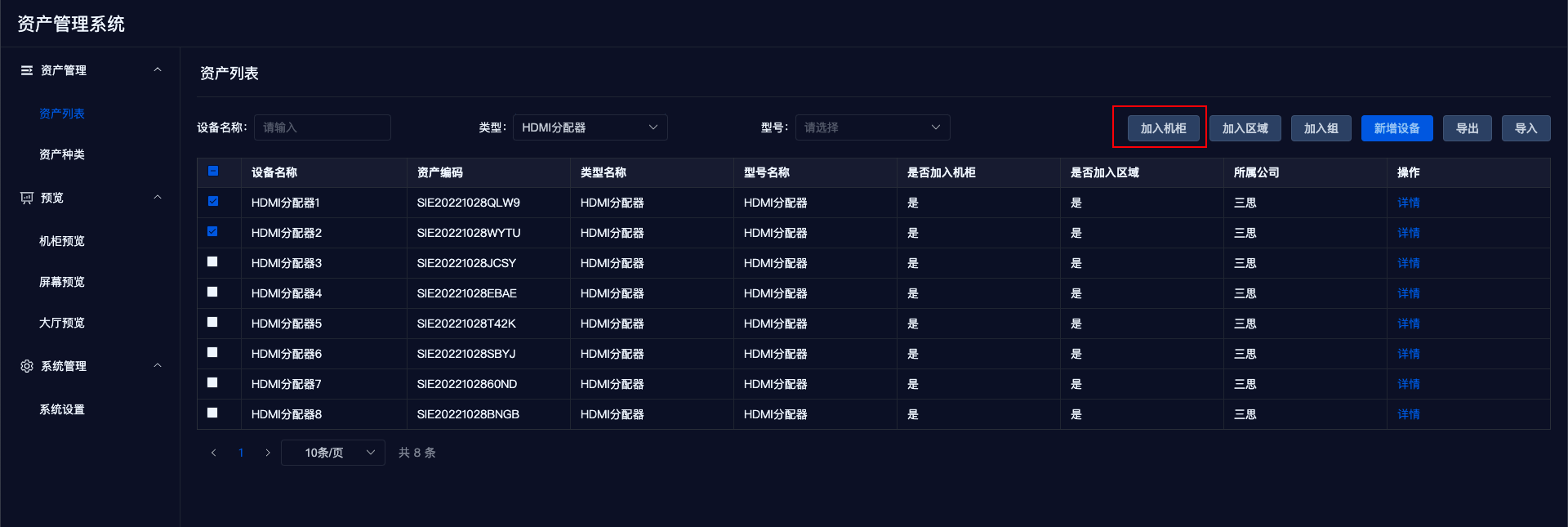

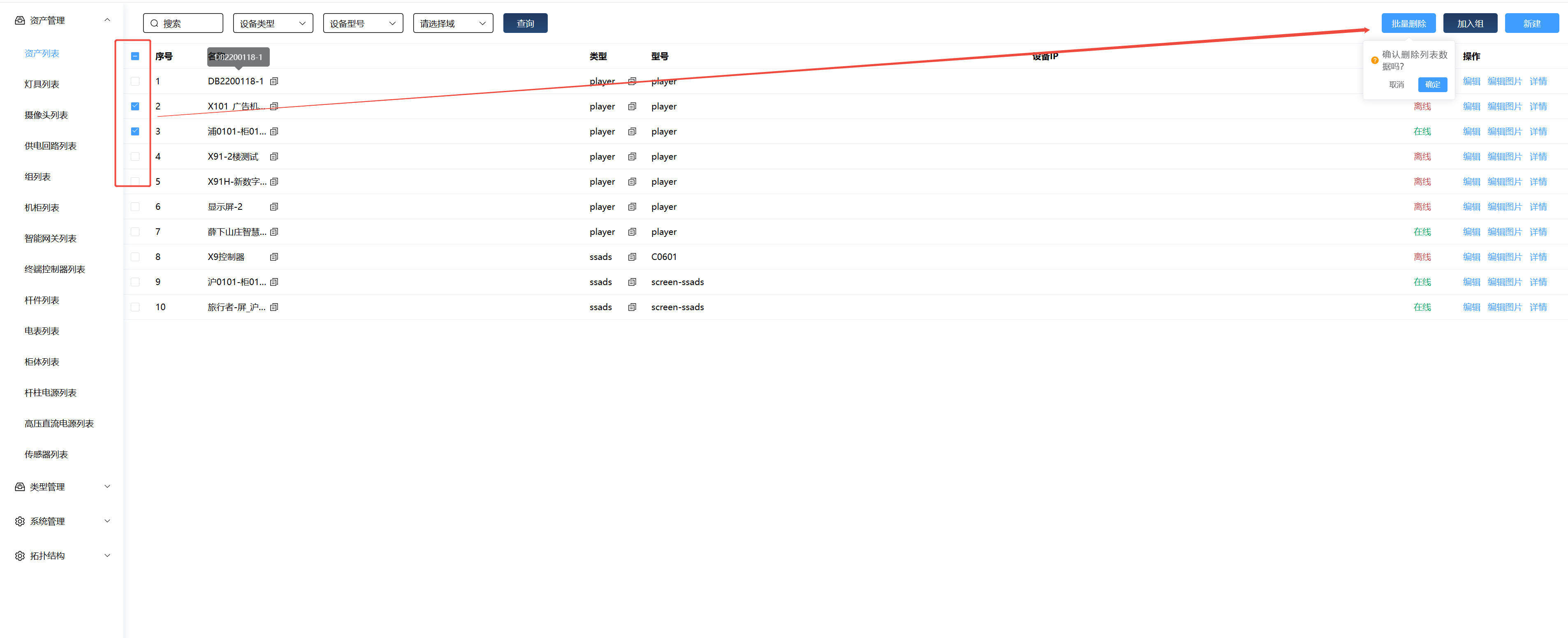

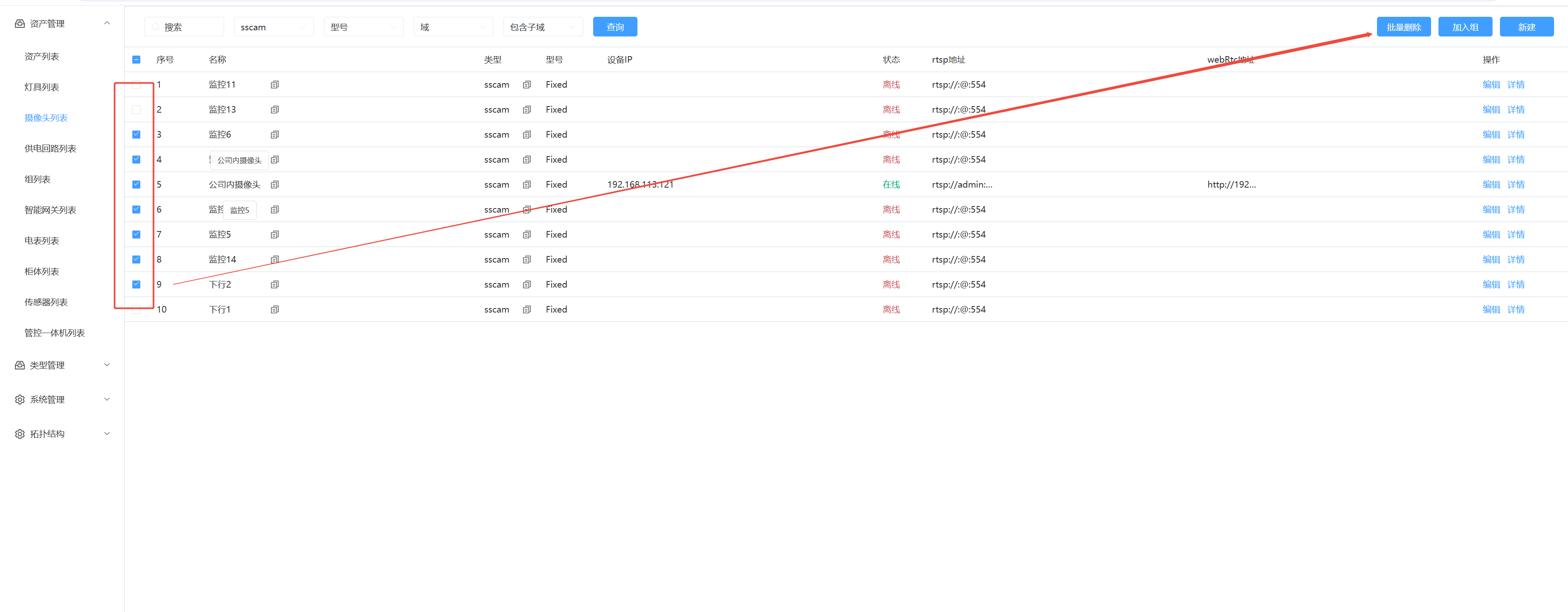

在设备可加入机柜的前提下，勾选设备，页面右上角会出现【加入机柜】按钮，点击按钮，出现加入机柜的弹出框

image-20221101103926557

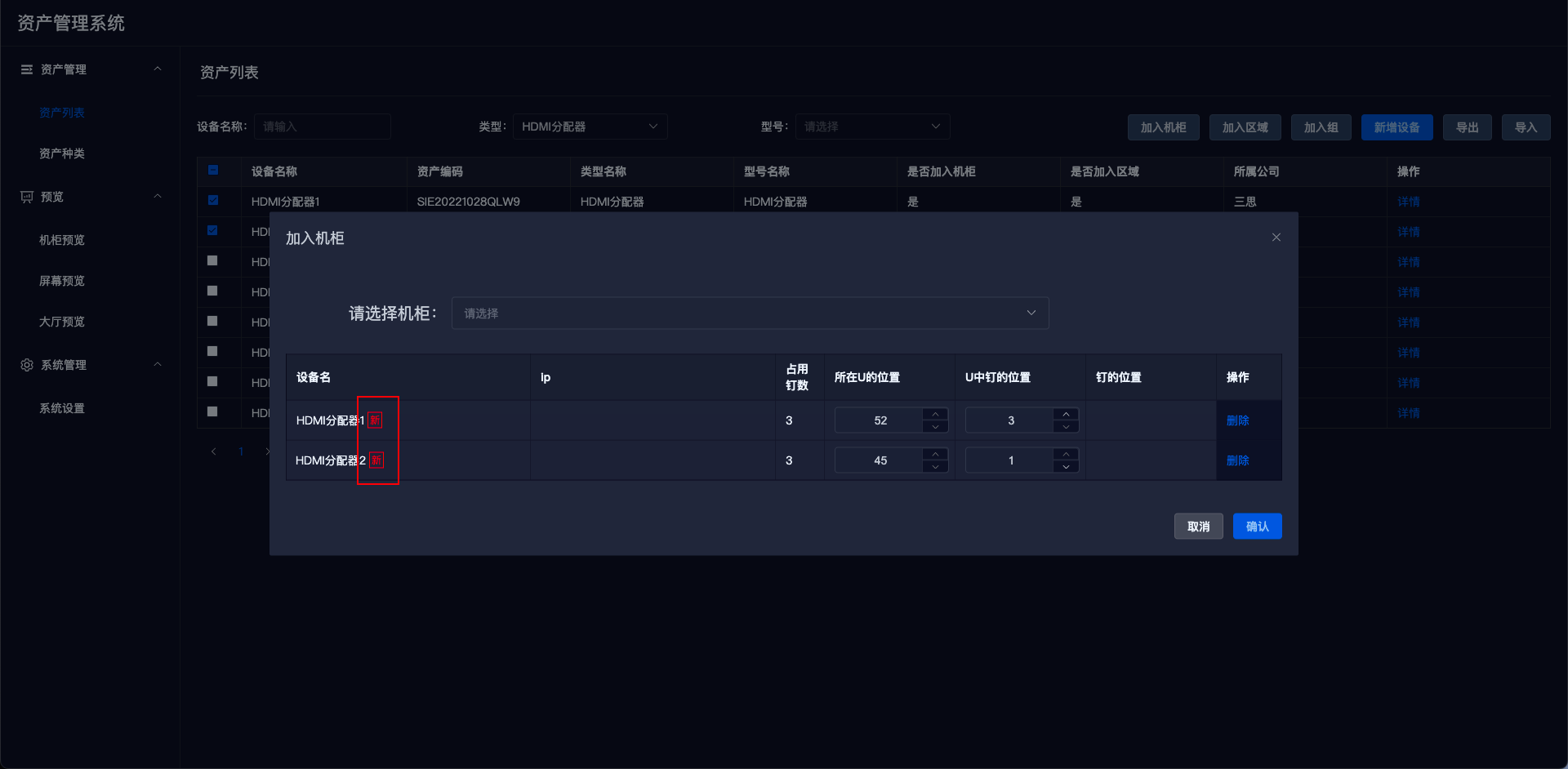

弹框默认显示已选中的设备，并在设备名称中有红色的[新]字标记

image-20221101104201220

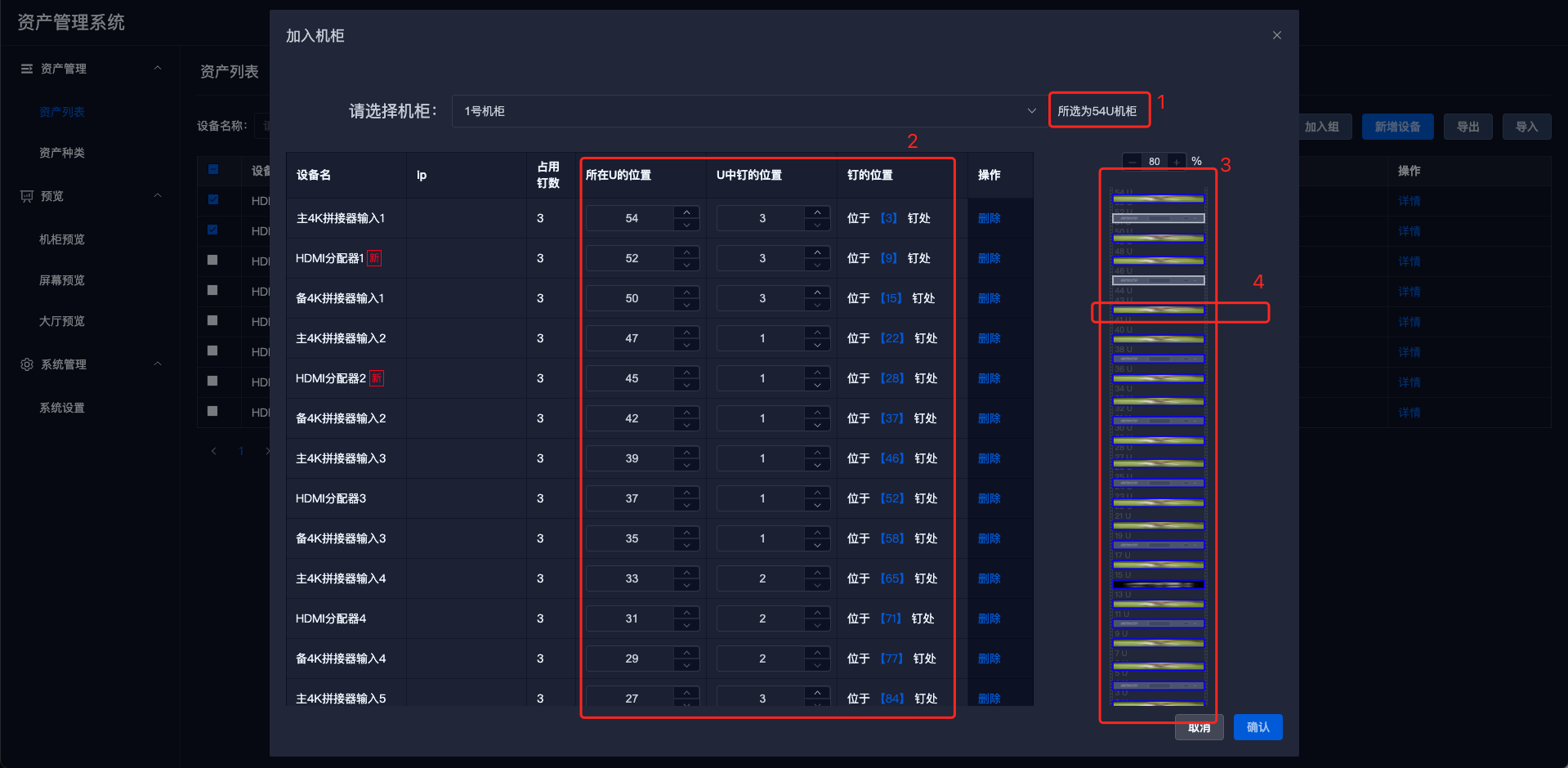

在【请选择机柜】下拉框中选择要加入的机柜；

  1. 下拉框右侧会显示当前机柜的U数；

  2. 设备列表中会显示出此机柜已有设备，并显示设备对应所在U的位置（自下而上），U中钉的位置（所在U自上而下），并以此计算出钉的位置（自上而下的总位置）；

  3. 在列表右侧可实时预览机柜信息

  4. 机柜预览中，会显示设备的正视图

image-20221101105243704

编辑机柜位置

  1. 修改U、钉位置，右侧设备位置会跟随变动
  2. 点击右侧设备，拖动设备后，列表中的U、钉位置会跟随变动

Screen-2022-11-01-105457

编辑完成后，点击右下角【确认】按钮，保存数据

注意事项

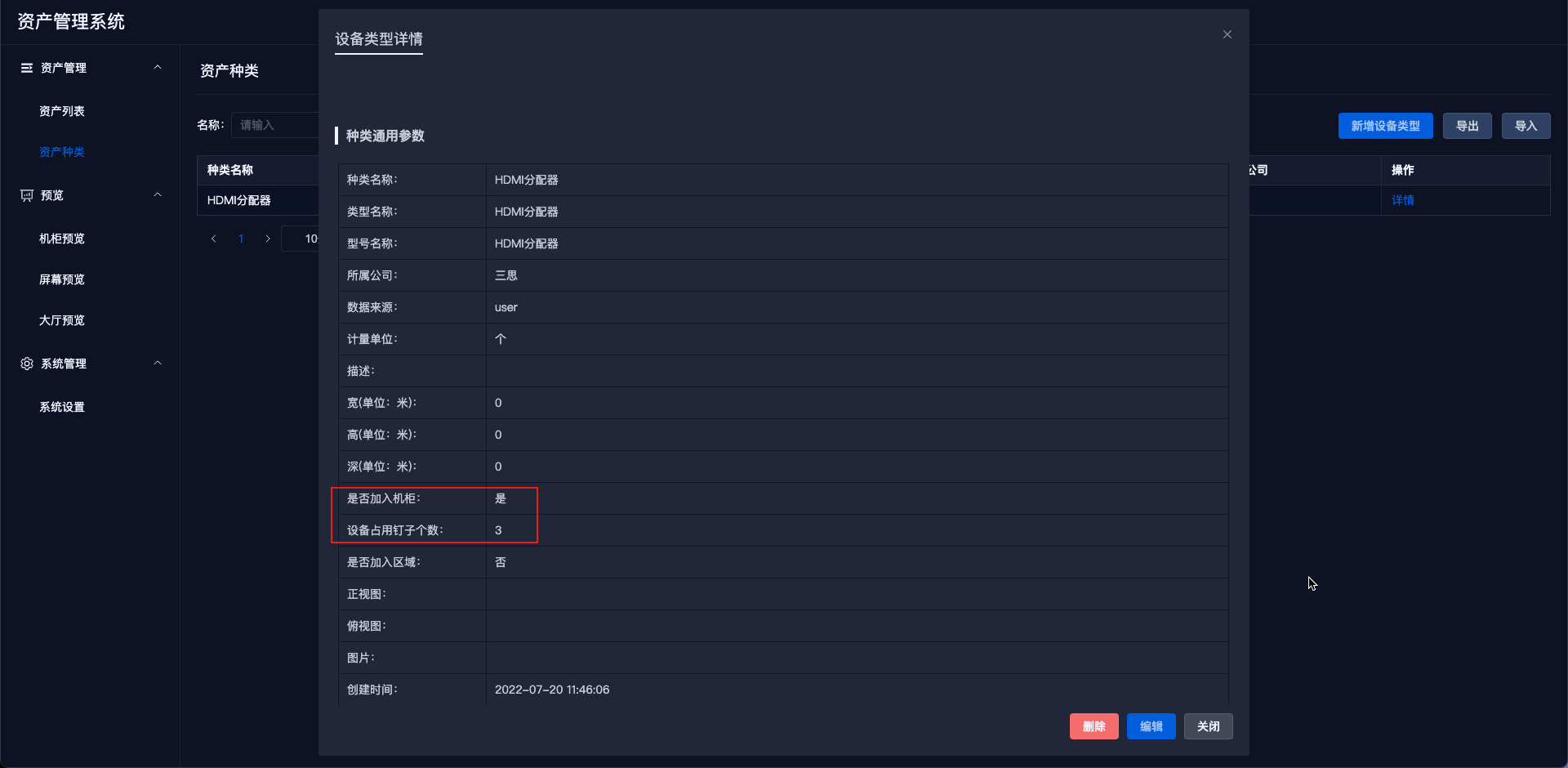

  1. 如何判断设备是否可以加入机柜，在设备对应的种类信息中，可编辑是否加入机柜信息

image-20221101105914561

  1. 机柜不可加入机柜
  2. 区域不可加入机柜
  3. 组不可加入机柜

# 8. 加入区域

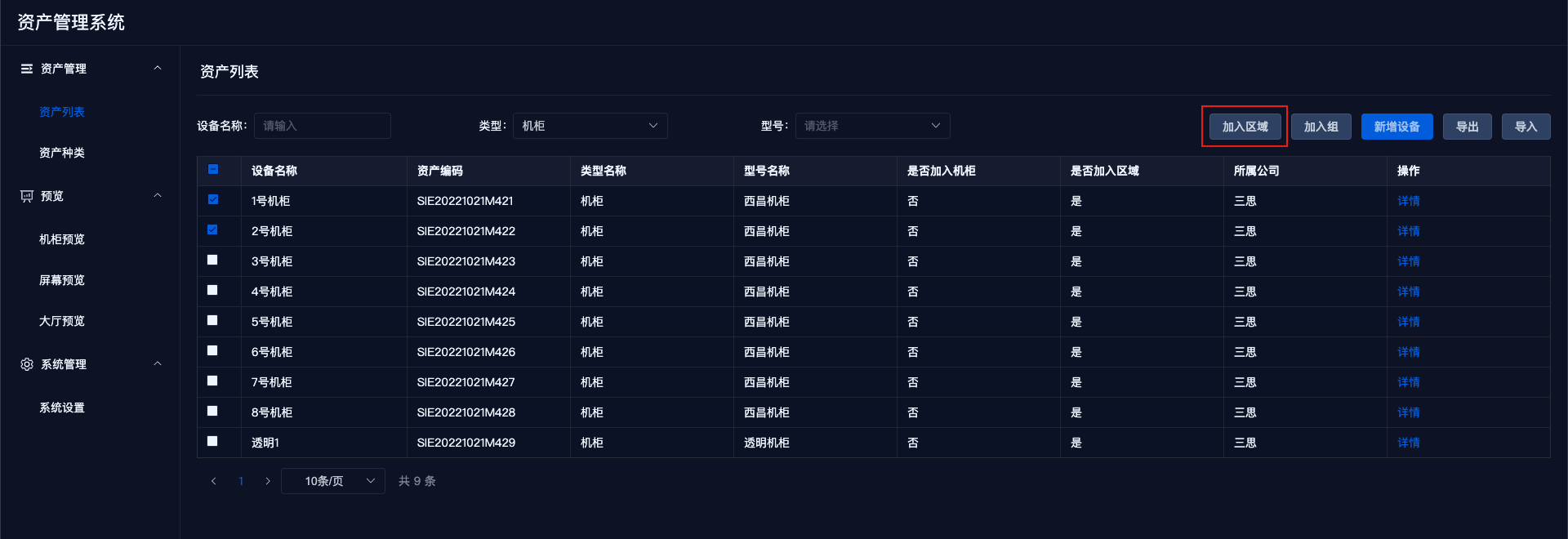

在设备可加入区域的前提下，勾选设备，页面右上角会出现【加入区域】按钮，点击按钮，出现加入区域的弹出框

image-20221101110343939

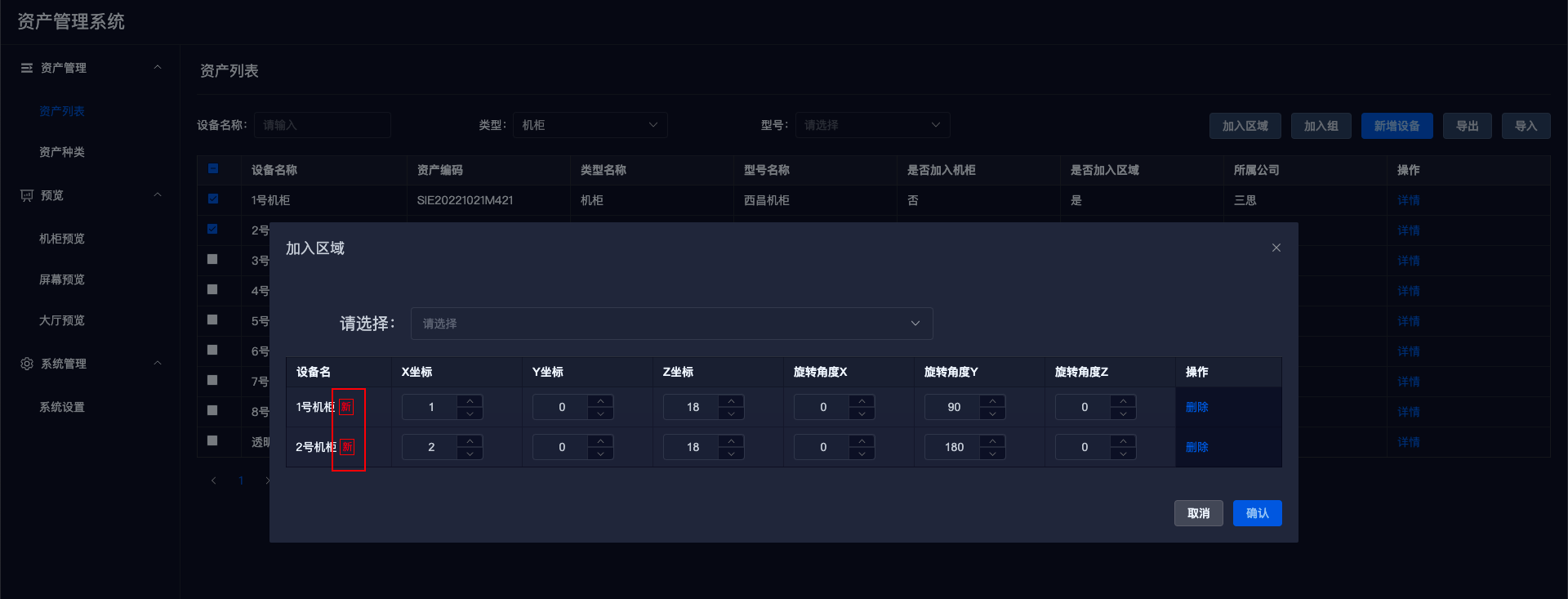

弹框默认显示已选中的设备，并在设备名称中有红色的[新]字标记

image-20221101110457656

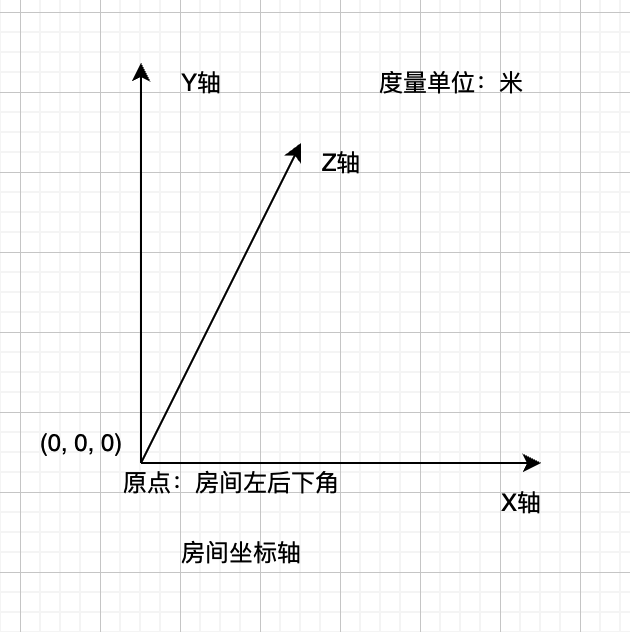

坐标图解

image-20221214174413440

在【请选择区域】下拉框中选择要加入的区域；由于房间的宽高深无法固定，所以无法预览房间布局

  1. 下拉框右侧会显示当前区域的宽高深（单位：米）；

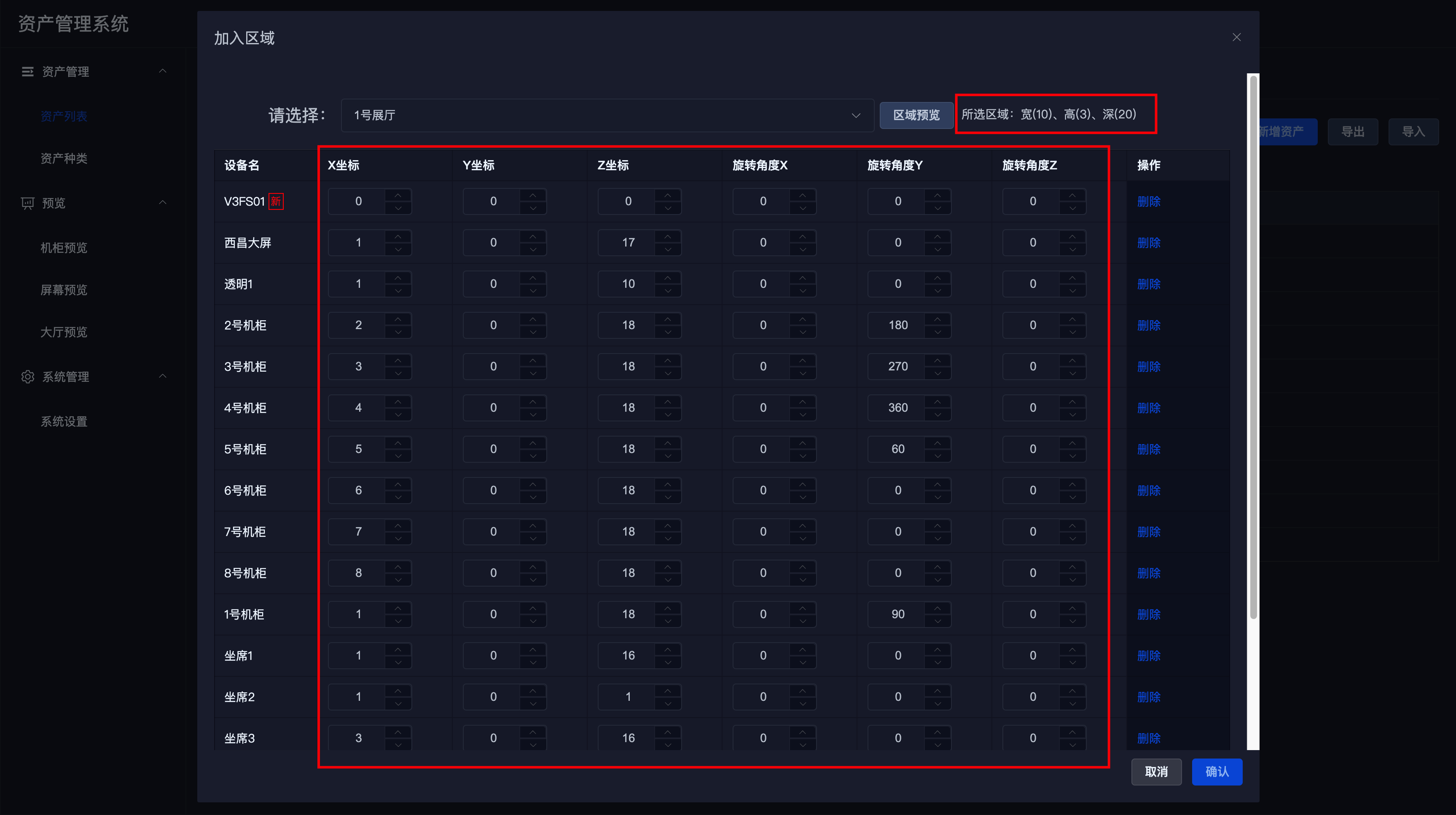

  2. 设备列表中会显示出此区域已有设备，并显示设备对应的 X、Y、Z 坐标，X、Y、Z 轴的旋转角度

image-20221207085942674

编辑完成后，点击右下角【确认】按钮，保存数据

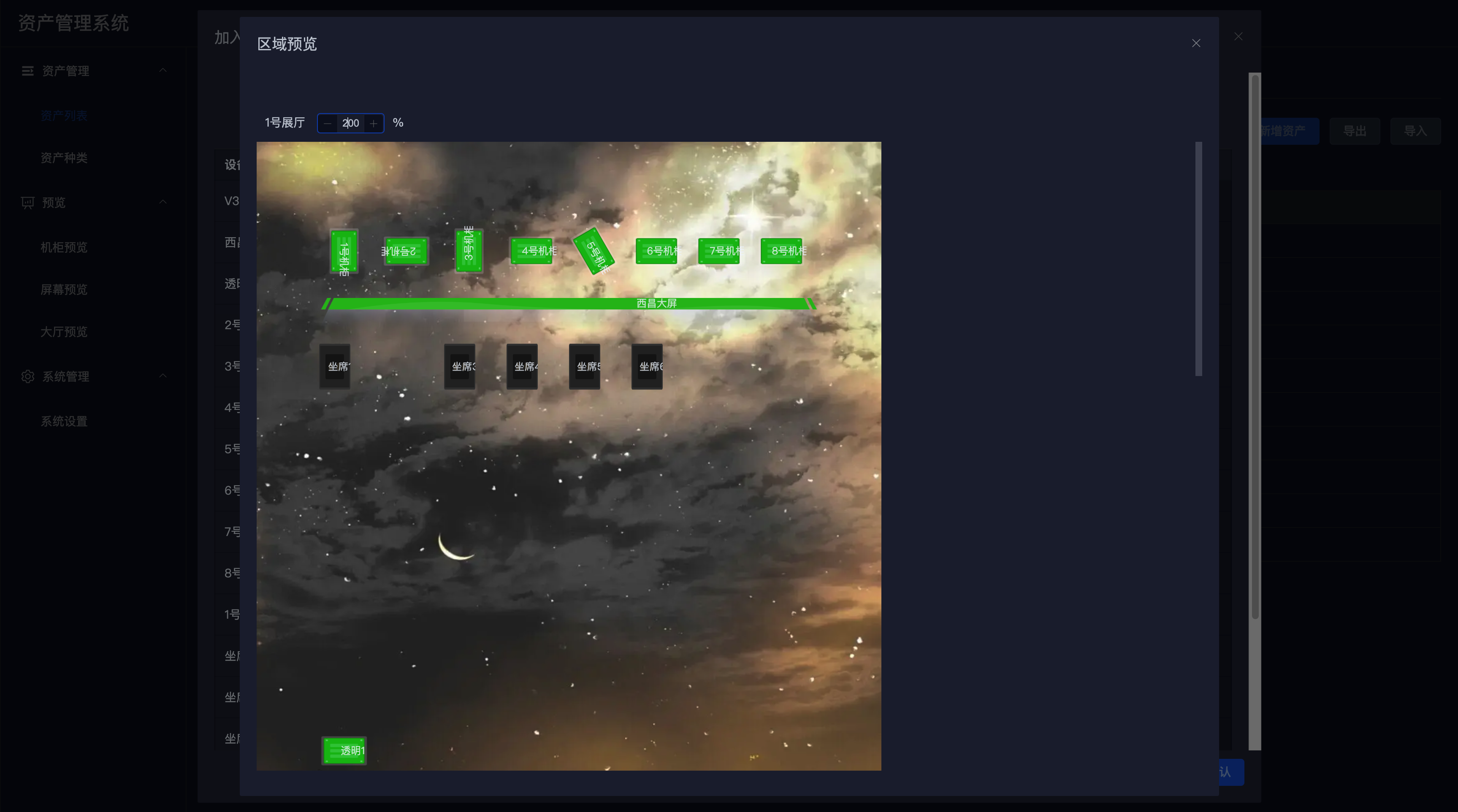

点击区域预览，可预览当前效果

image-20221207090345991

注意事项

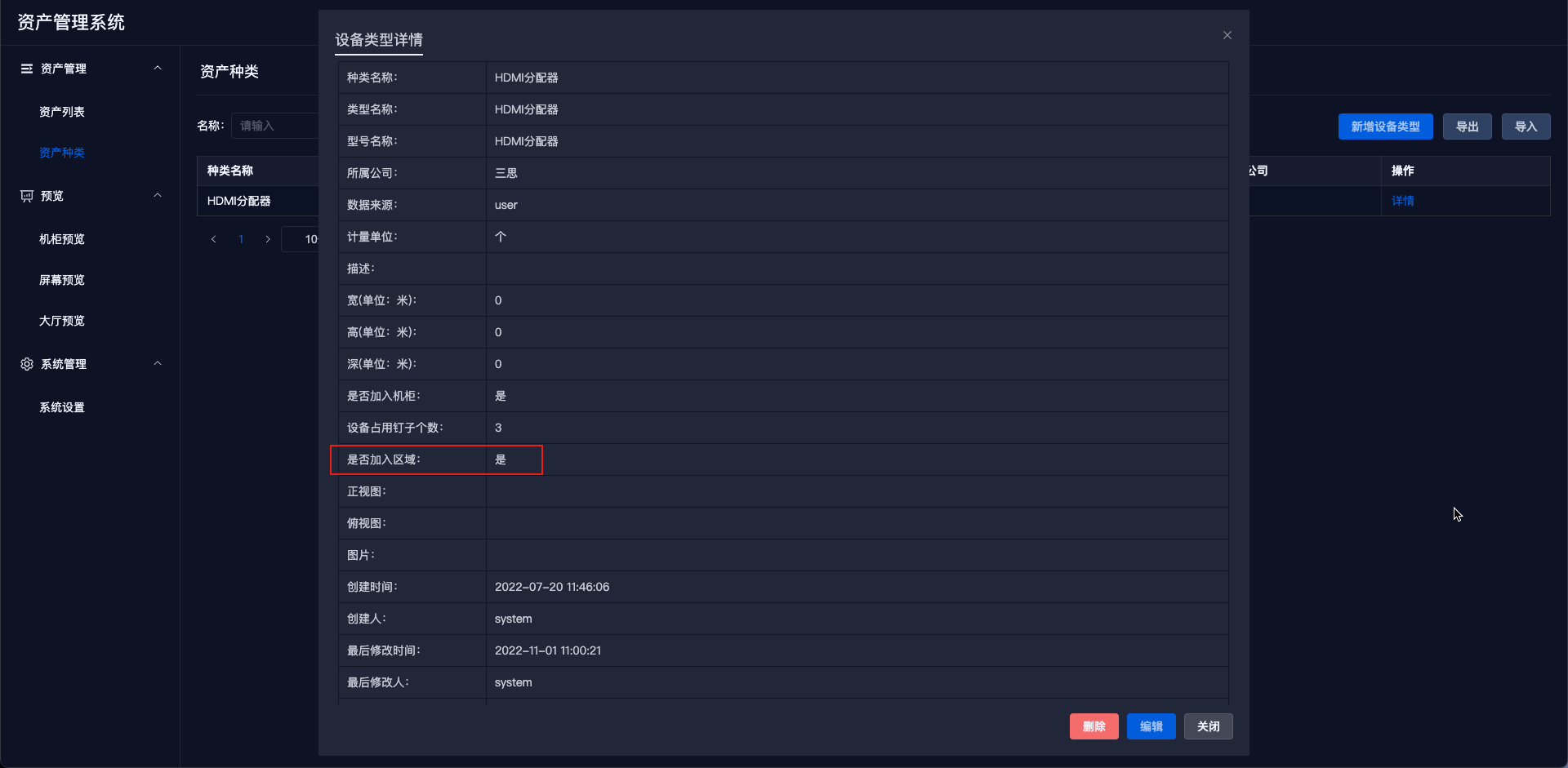

  1. 默认所有设备都可加入区域，可在设备种类中进行更改

image-20221101110045976

  1. 区域可嵌套加入区域

# 9. 加入组

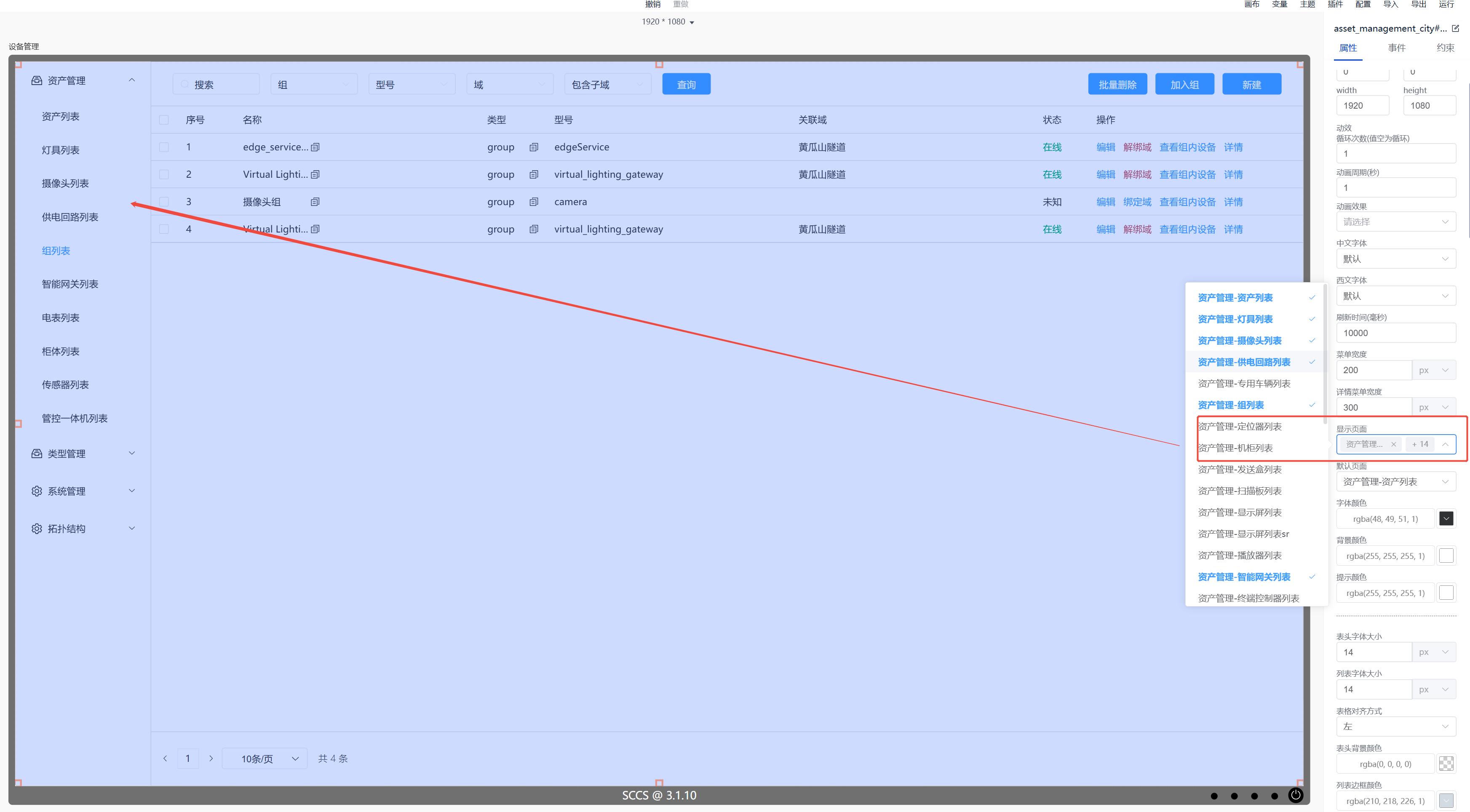

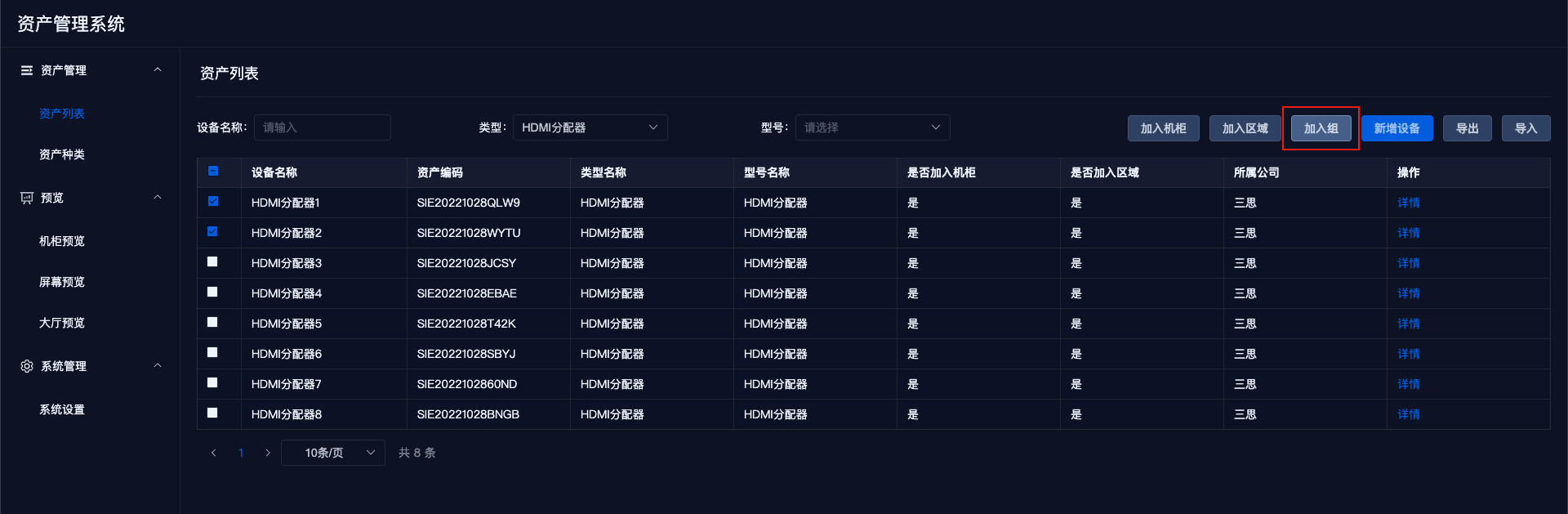

在设备可加入组的前提下，勾选设备，页面右上角会出现【加入组】按钮，点击按钮，出现加入组的弹出框

image-20221101111250865

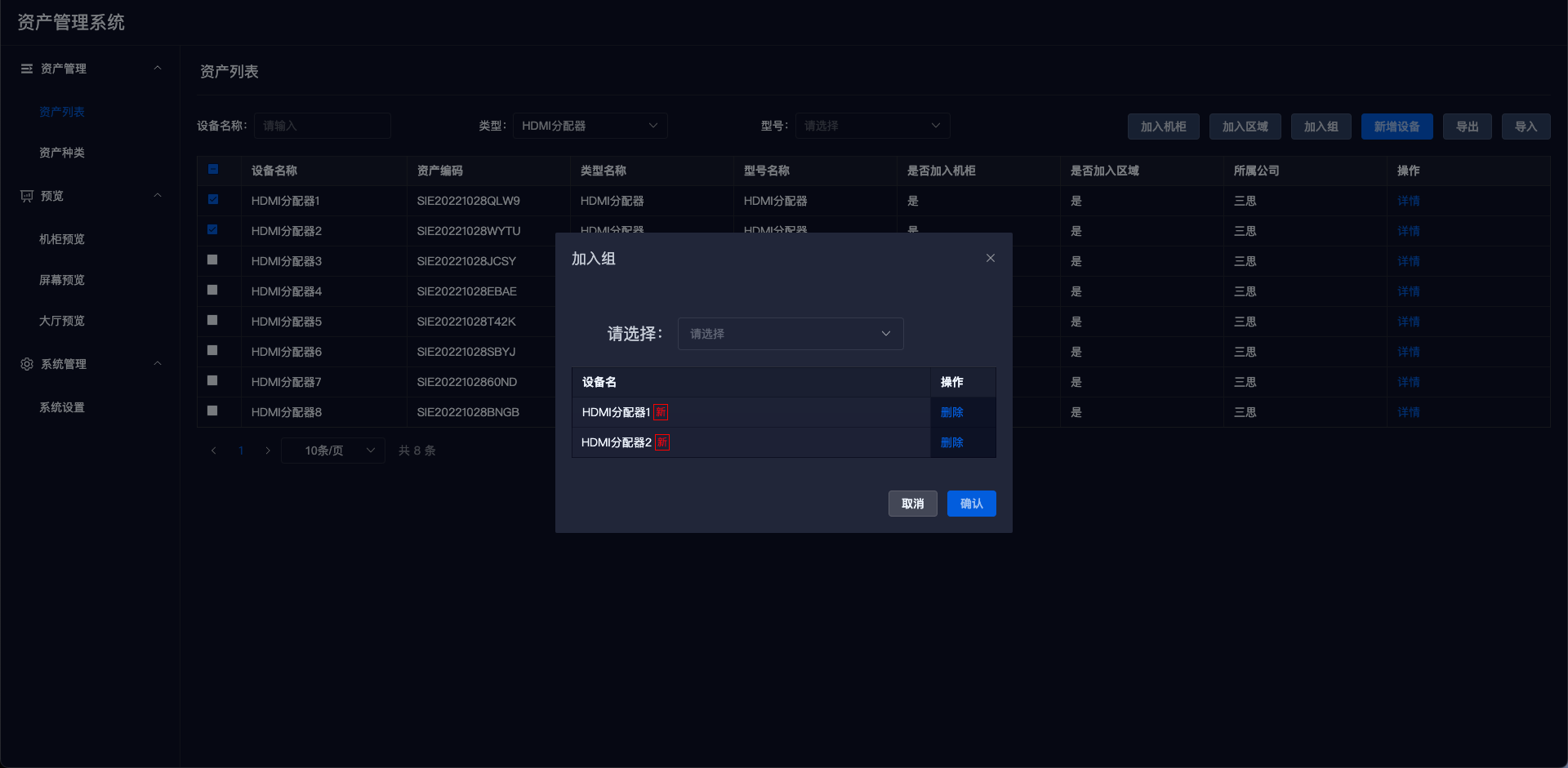

弹框默认显示已选中的设备，并在设备名称中有红色的[新]字标记

image-20221101111359967

在【请选择组】下拉框中选择要加入的组

  1. 设备列表中会显示出此组已有设备

编辑完成后，点击右下角【确认】按钮，保存数据

注意事项

  1. 是否可以加入区域，可在种类详情中进行更改
  2. 区域不可加入组
  3. 组不可加入组
  4. 组是提供给健康管理使用，无预览界面
  5. 设备可以重复加入多个组

# 三：预览

# 1. 机柜预览

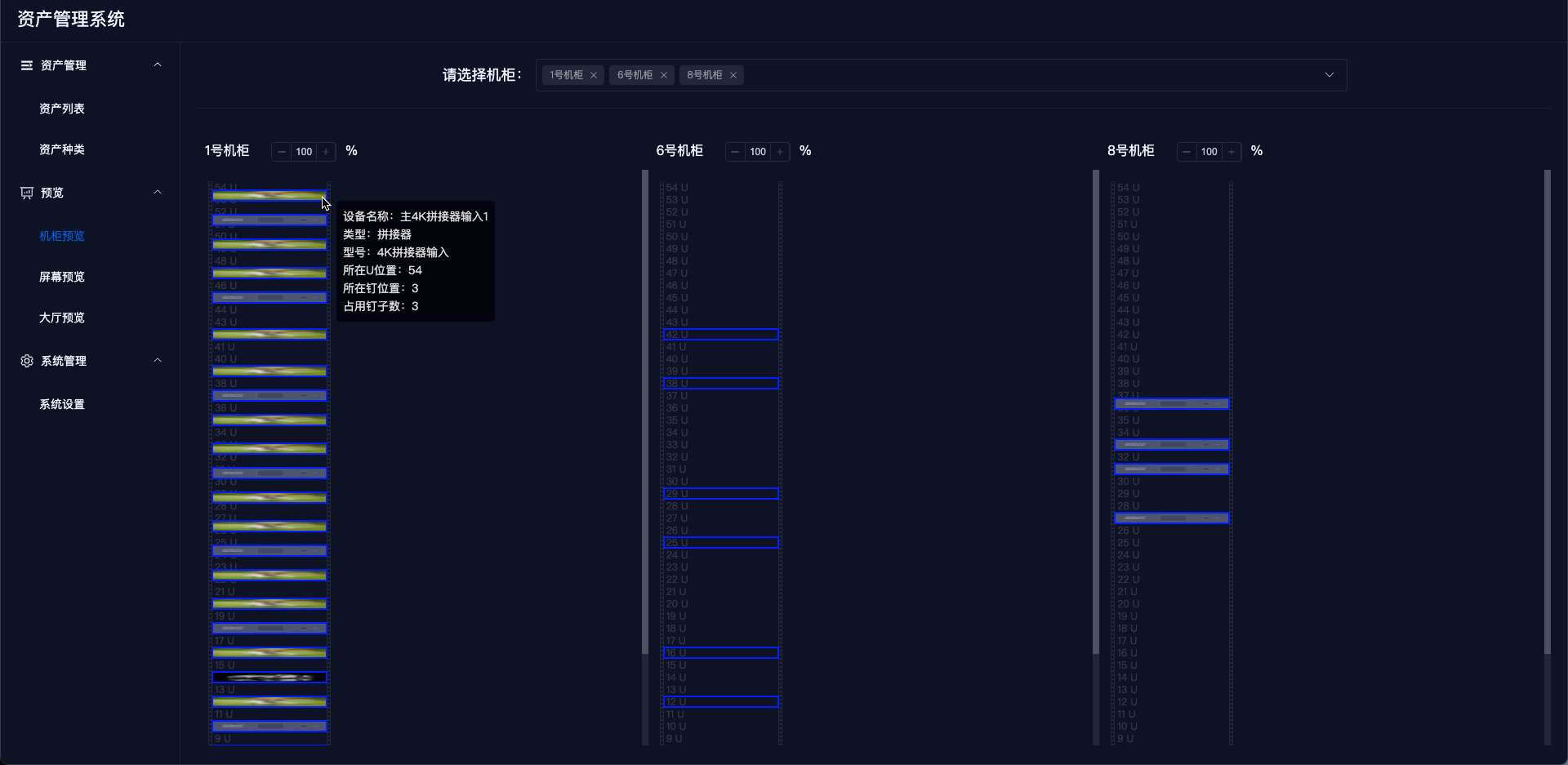

选择【机柜预览】菜单，在【请选择机柜】下拉框中，选择要预览的机柜

image-20221101125539057

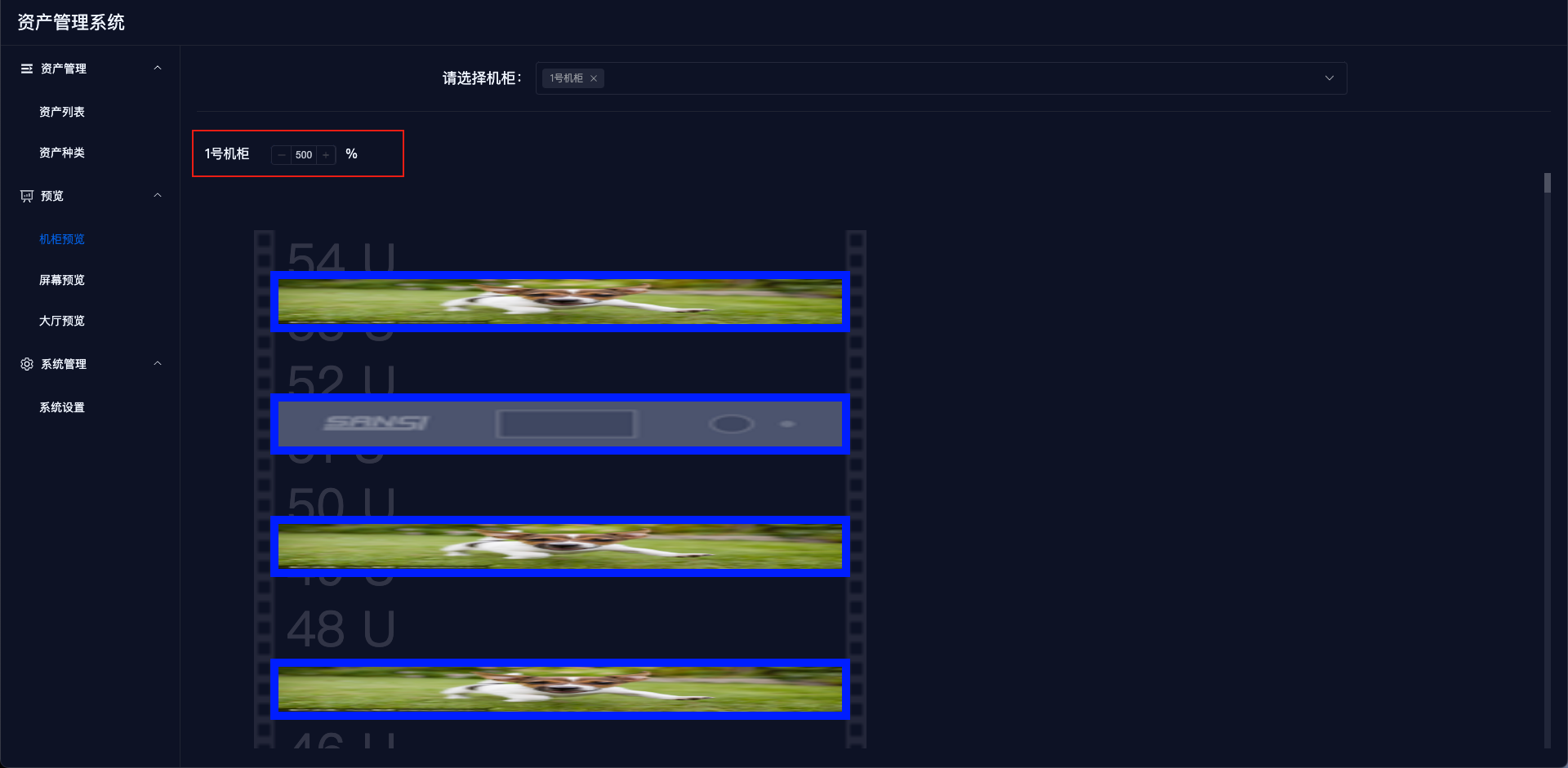

修改显示比例，可放大显示

image-20221101112724313

# 2. 屏幕预览

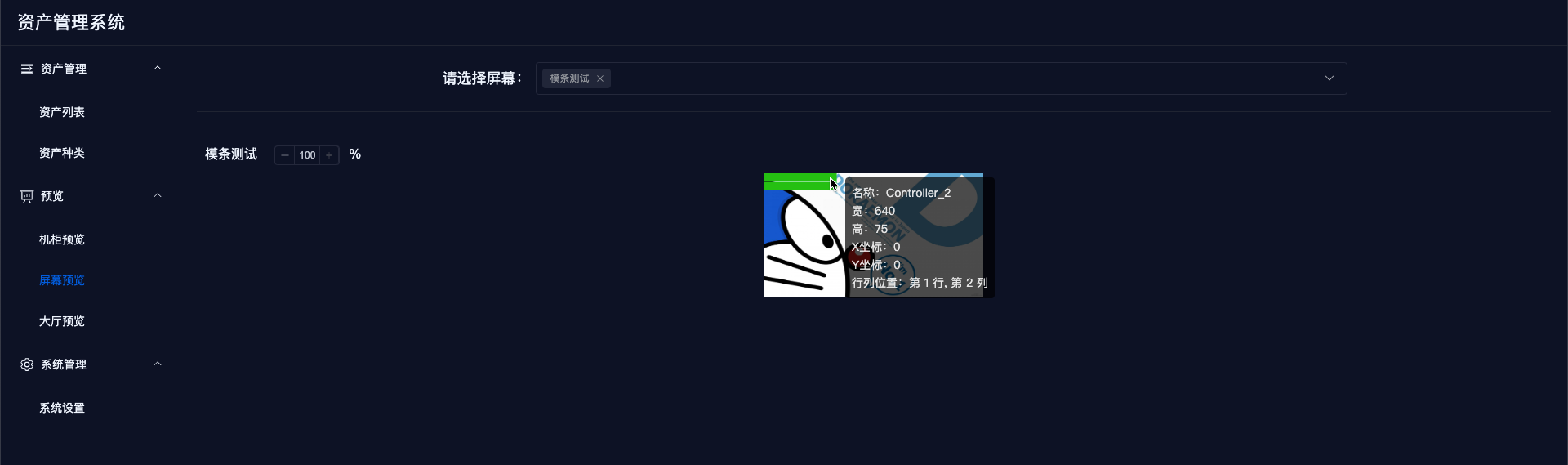

选择【屏幕预览】菜单，在【请选择屏幕】下拉框中，选择要预览的屏幕

image-20221101125504865

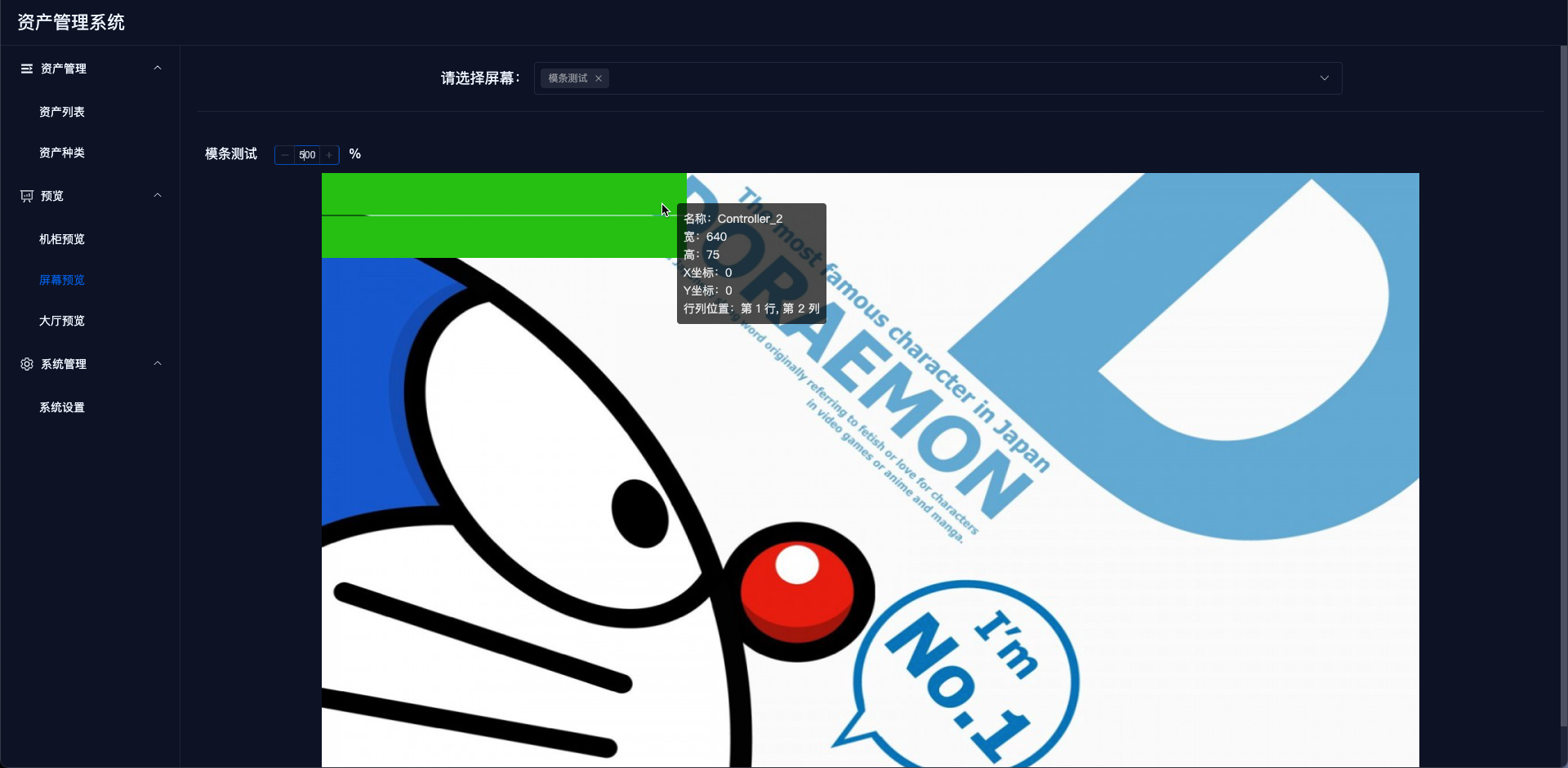

修改显示比例，可放大显示

image-20221101125636587

# 3. 大厅预览

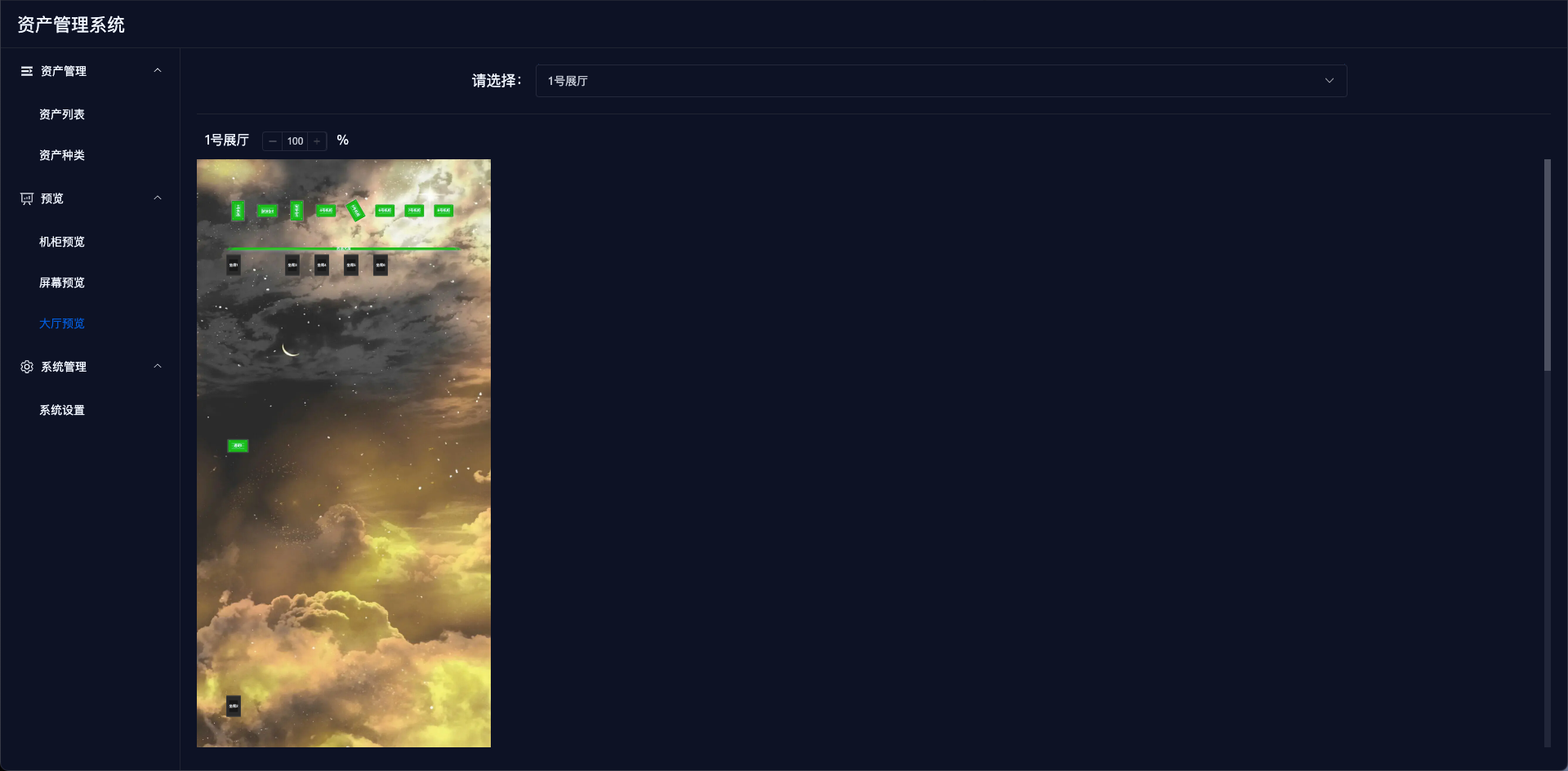

选择【大厅预览】菜单，在【请选择大厅】下拉框中，选择要预览的大厅

image-20221101125839460

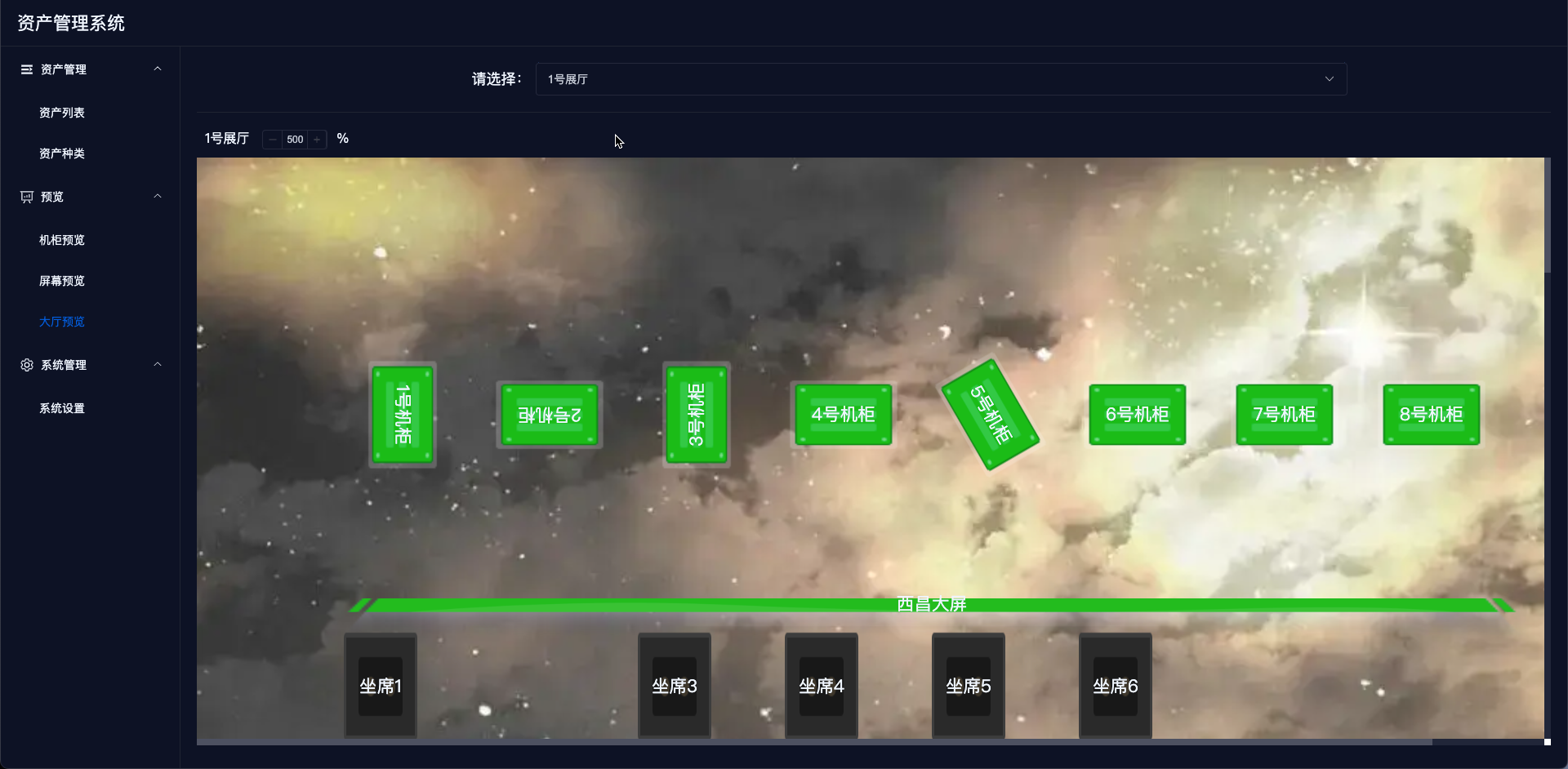

修改显示比例，可放大显示

image-20221101125914086

# 四：系统设置

# 1. 导入导出

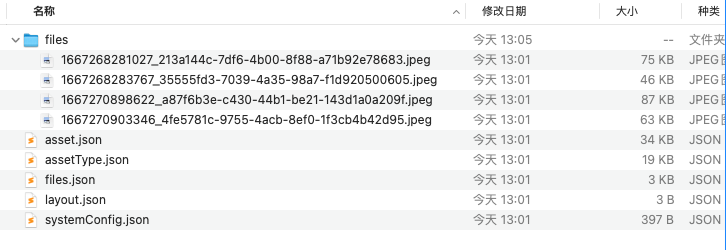

  1. 导出是将所有 设备数据、类型数据，及其对应的图片文件，导出数据包名称格式 export.project.时间戳.zip，解压后文件如下

image-20221101130541431

  1. 导入是将导出的zip包重新导入，禁止修改zip文件

    导入逻辑：有数据时会更新数据 无数据会新增数据，如果导入空文件，不会更新

# 2. 新增服务

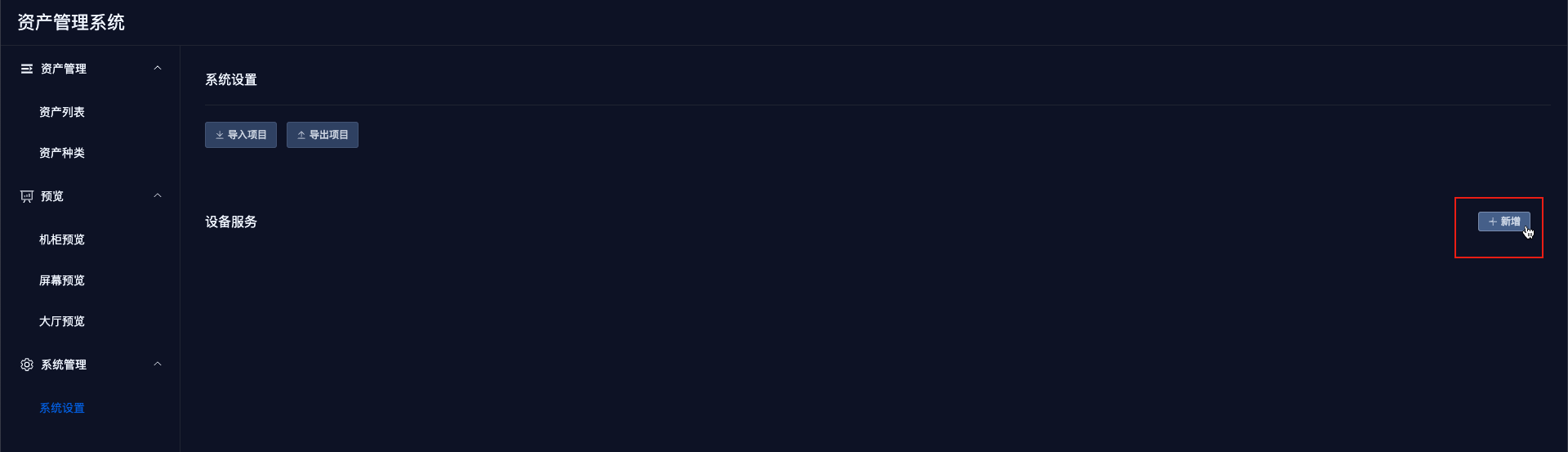

在【系统设置】中，点击右侧【新增】按钮，出现新增服务的弹出框

image-20221101130809721

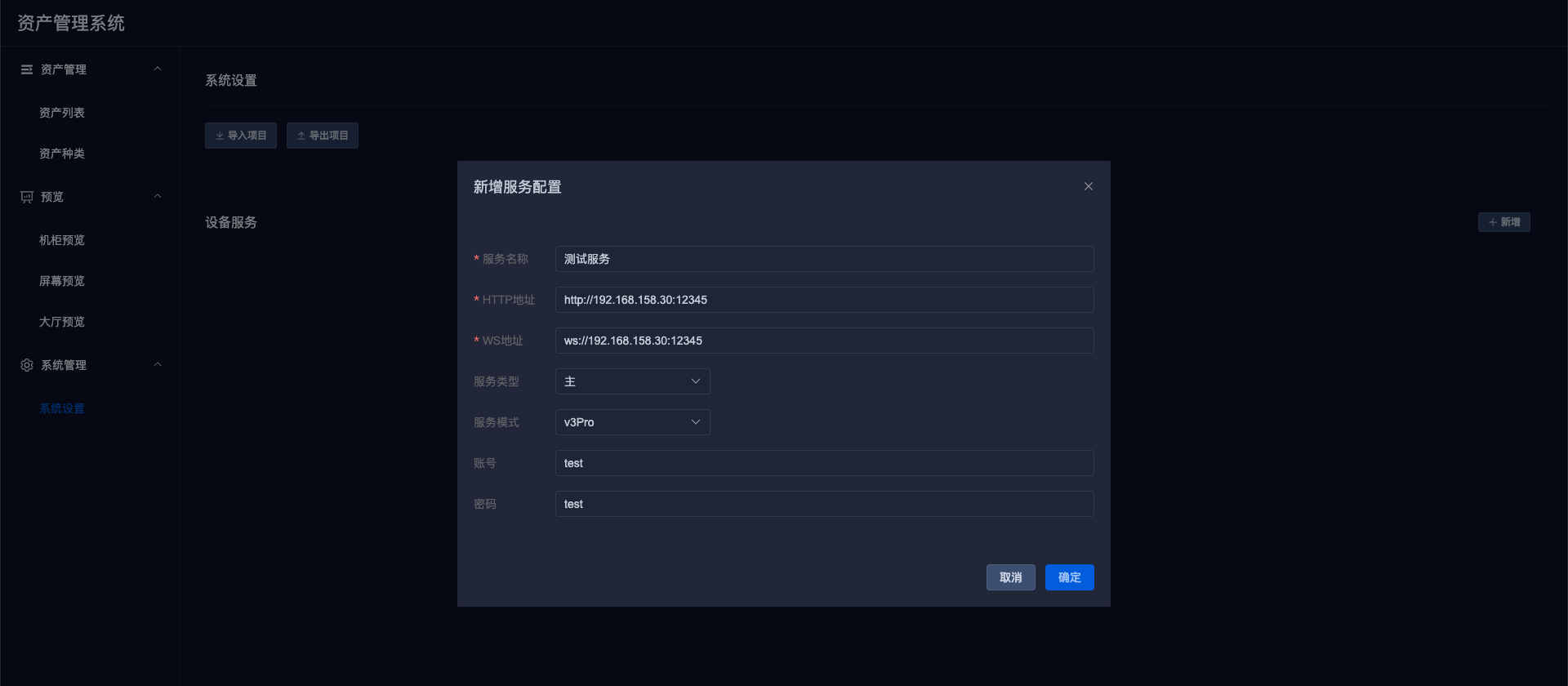

在弹框中输入相关参数，点击【确定】，保存信息

image-20221101131116468

# 3. 编辑服务

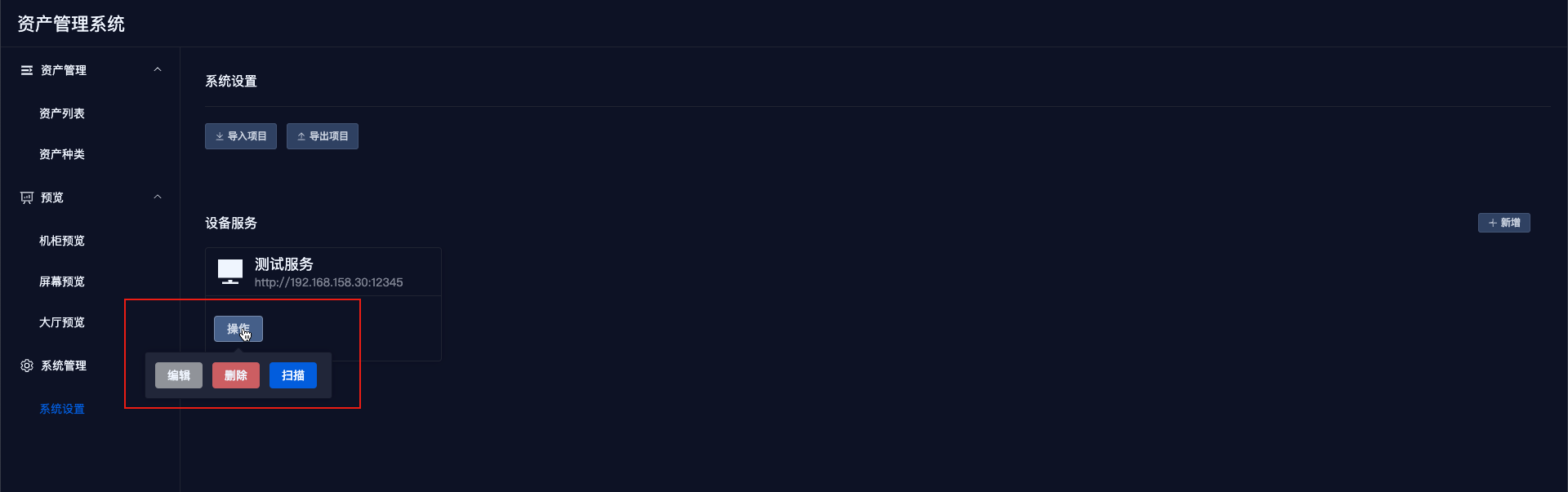

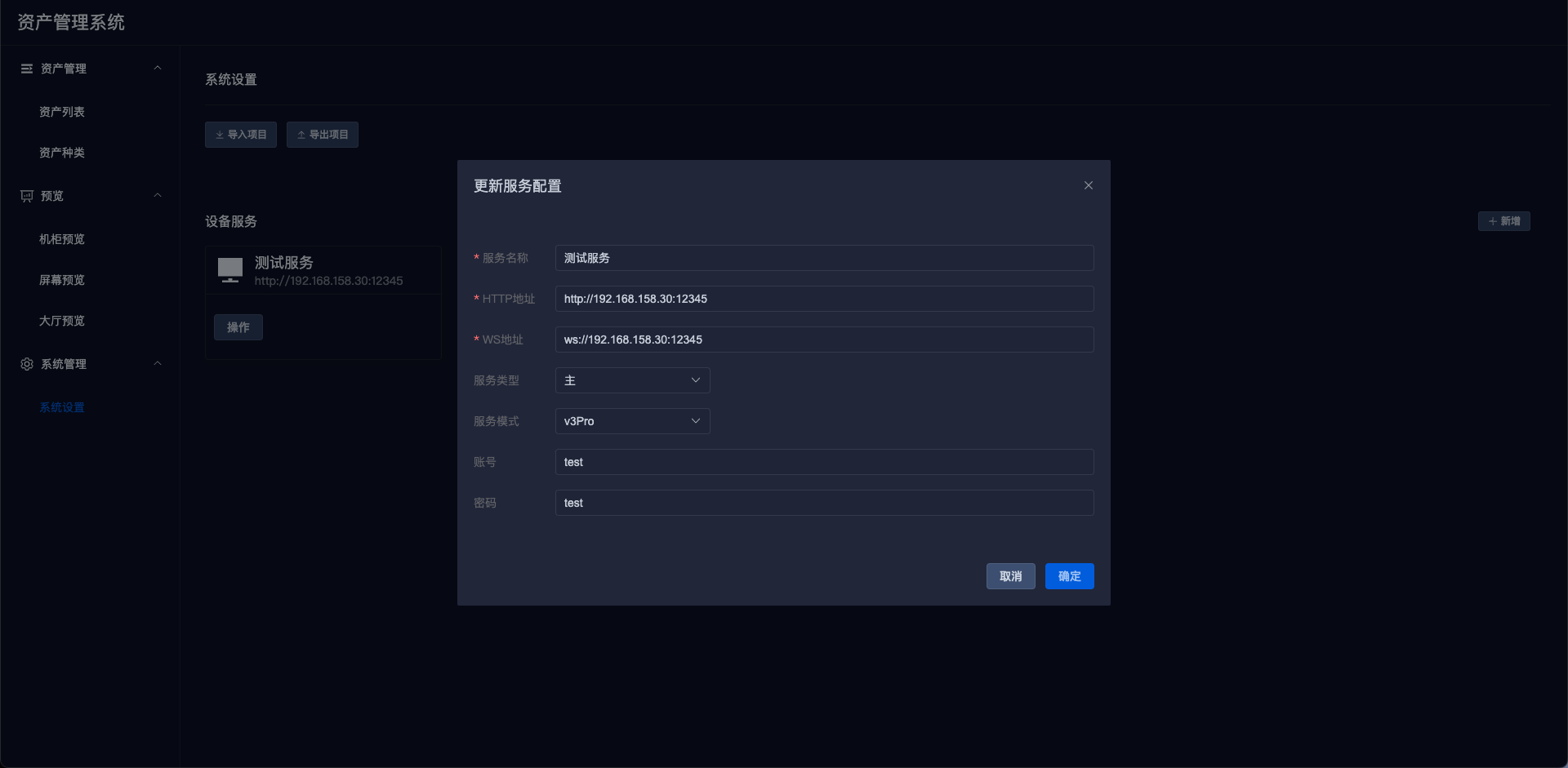

在服务列表中，点击操作，弹出操作按钮，点击【编辑】按钮，弹出服务信息详情，可编辑信息

image-20221101131201174

image-20221101131330969

# 4. 手动扫描服务

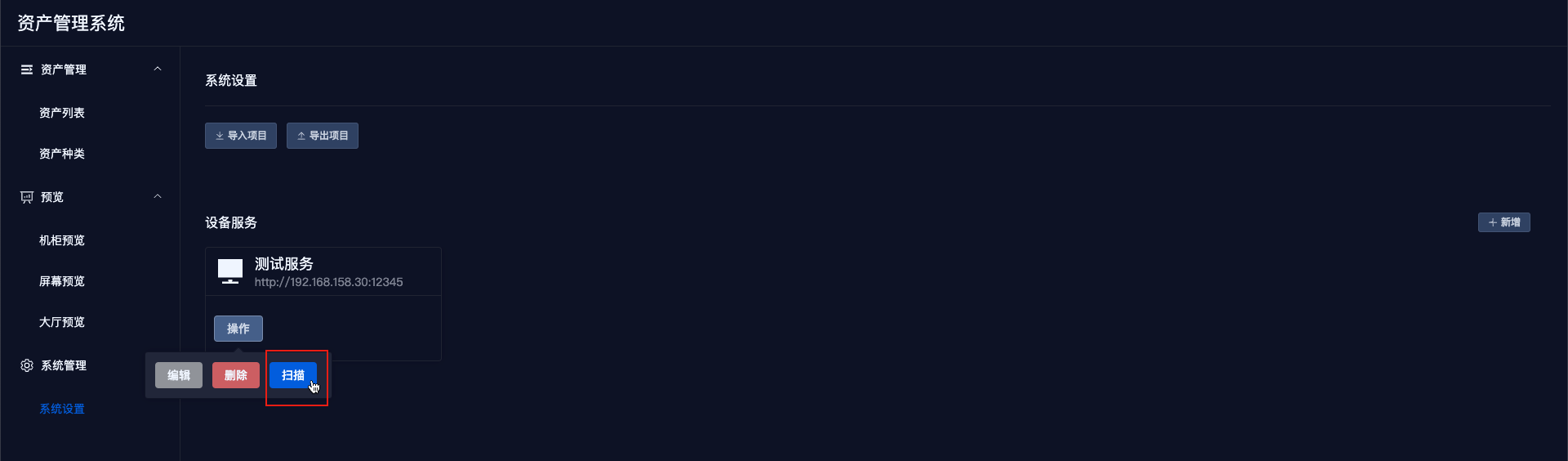

在服务列表中，点击操作，弹出操作按钮，点击【扫描】按钮，进行手动扫描

image-20221101131558562

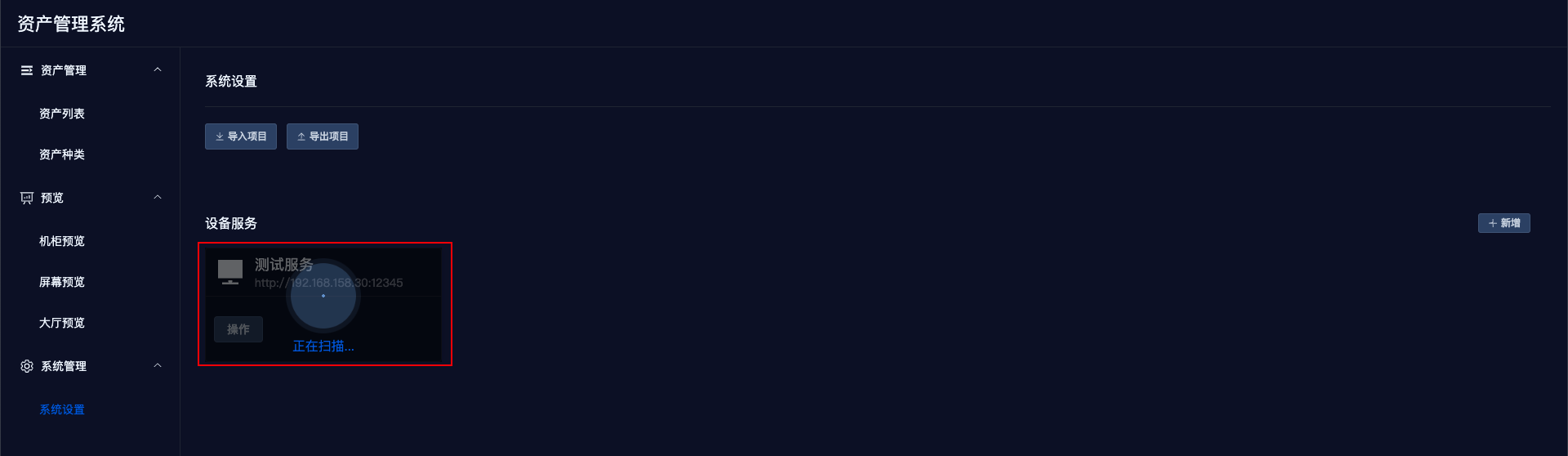

image-20221101131526660

# 5. 删除服务

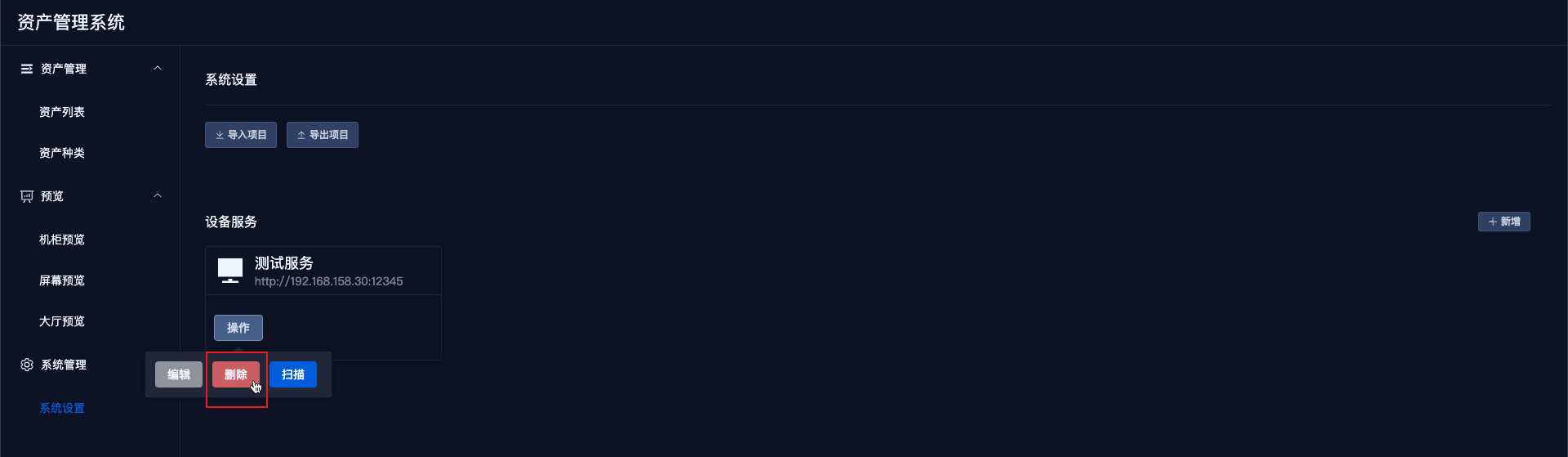

在服务列表中，点击操作，弹出操作按钮，点击【删除】按钮，删除服务

image-20221101131428620

# 五：统计

统计为单独的组件

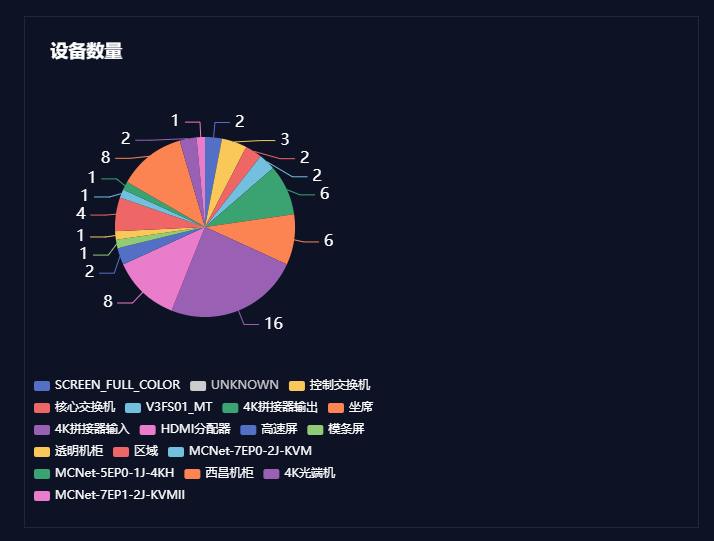

image-20221114154209413

饼状图显示当前项目的设备数量

←
