玄道智控平台

# 可视化服务端使用手册

使用手册 版本 编制 日期
大数据可视化插件 V1.0.0 王家乐 2025.03.03

# 前后端插件安装

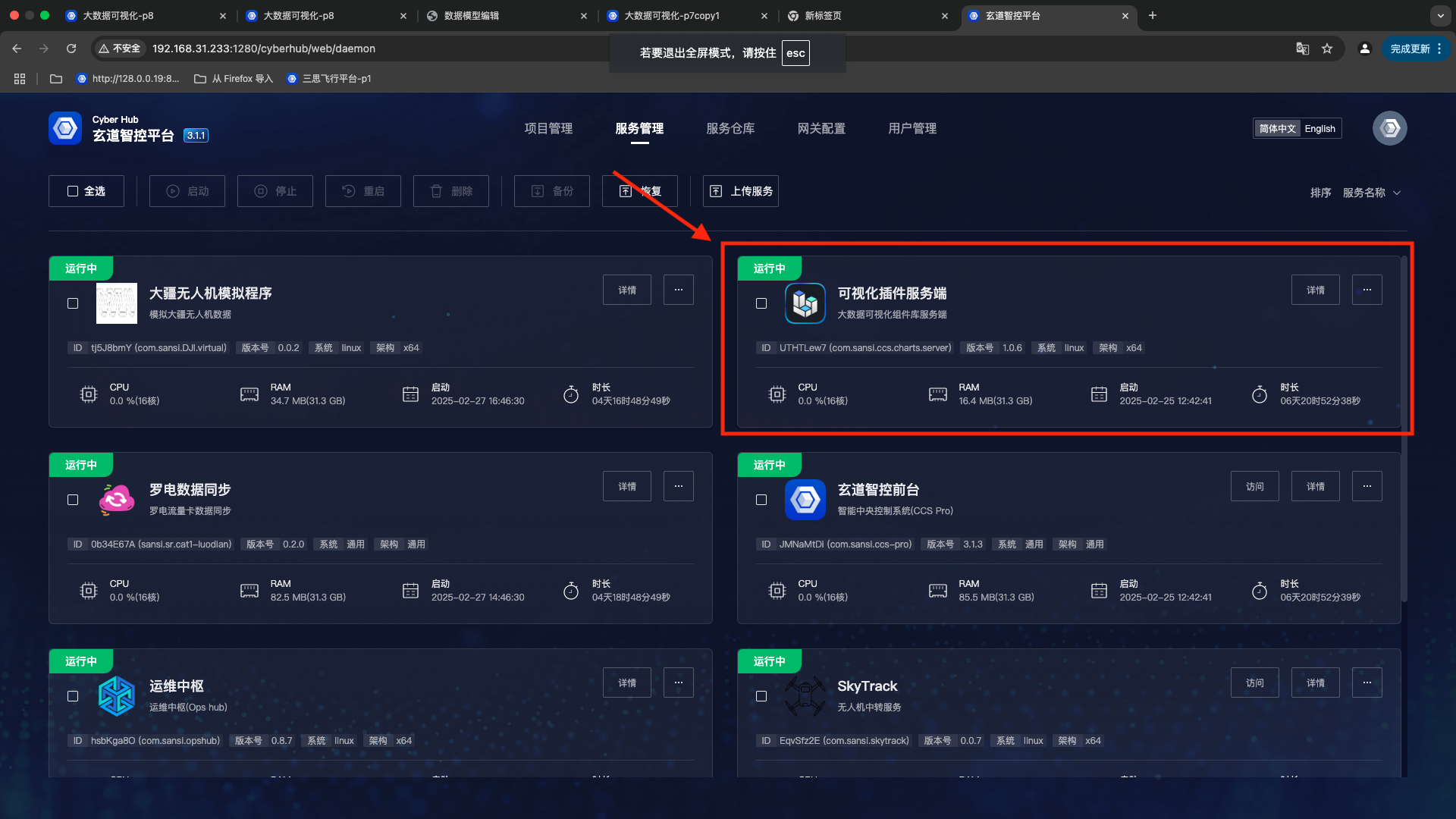

  1. 服务端 => 服务端管理 => 大数据可视化安装 2

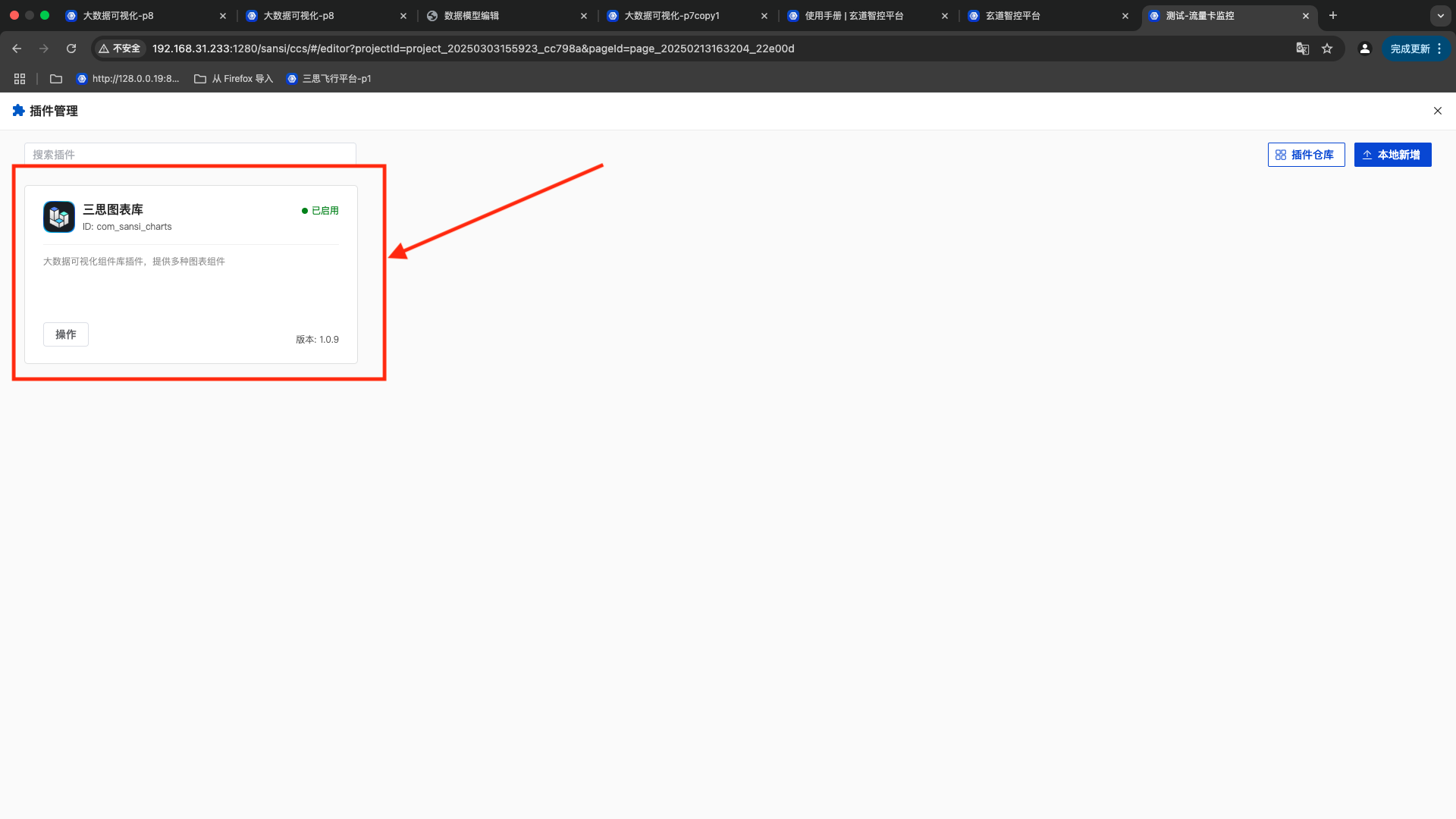

  2. 前端 => 插件管理 => 大数据可视化插件 2

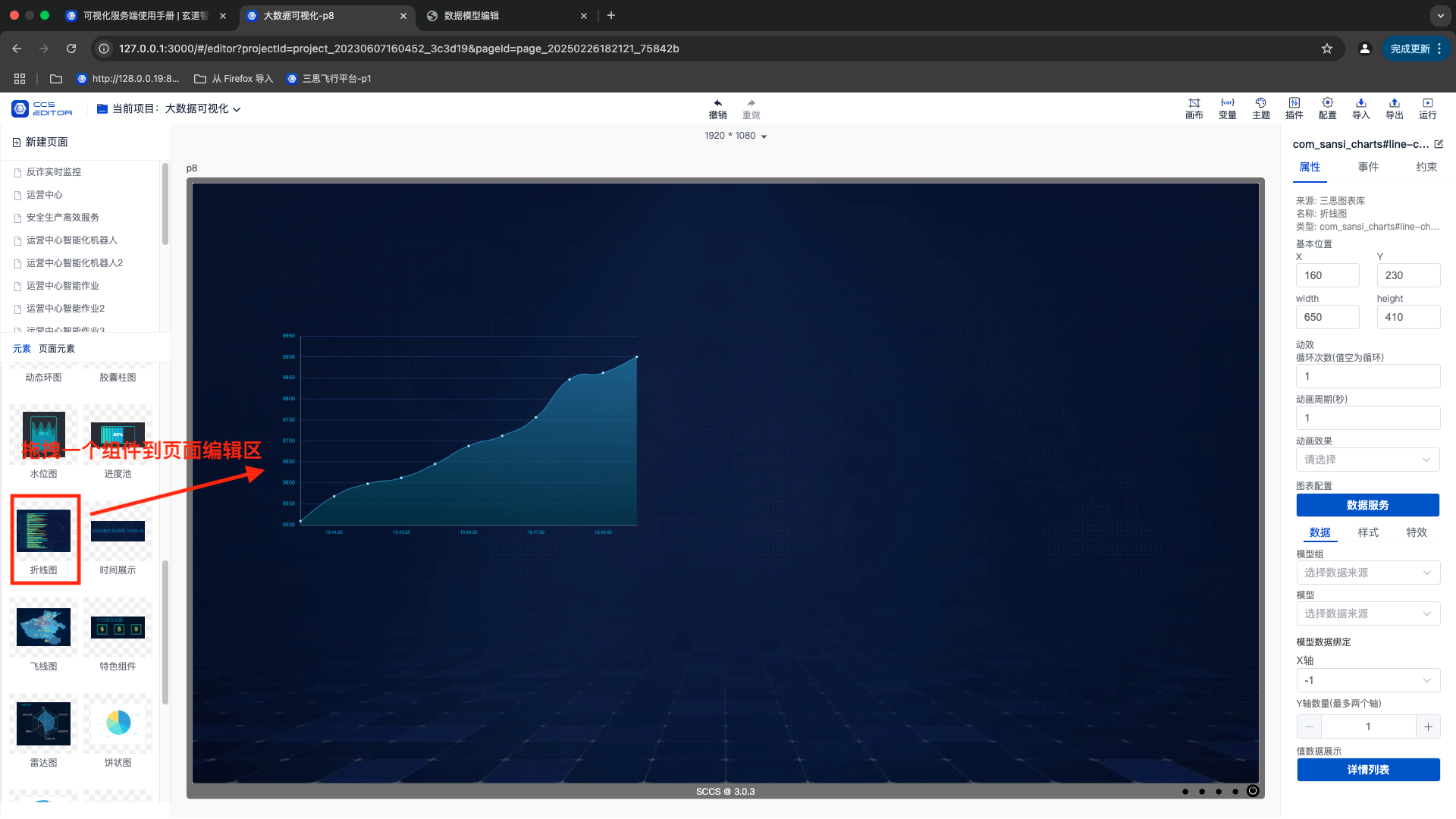

# 组件配置示例

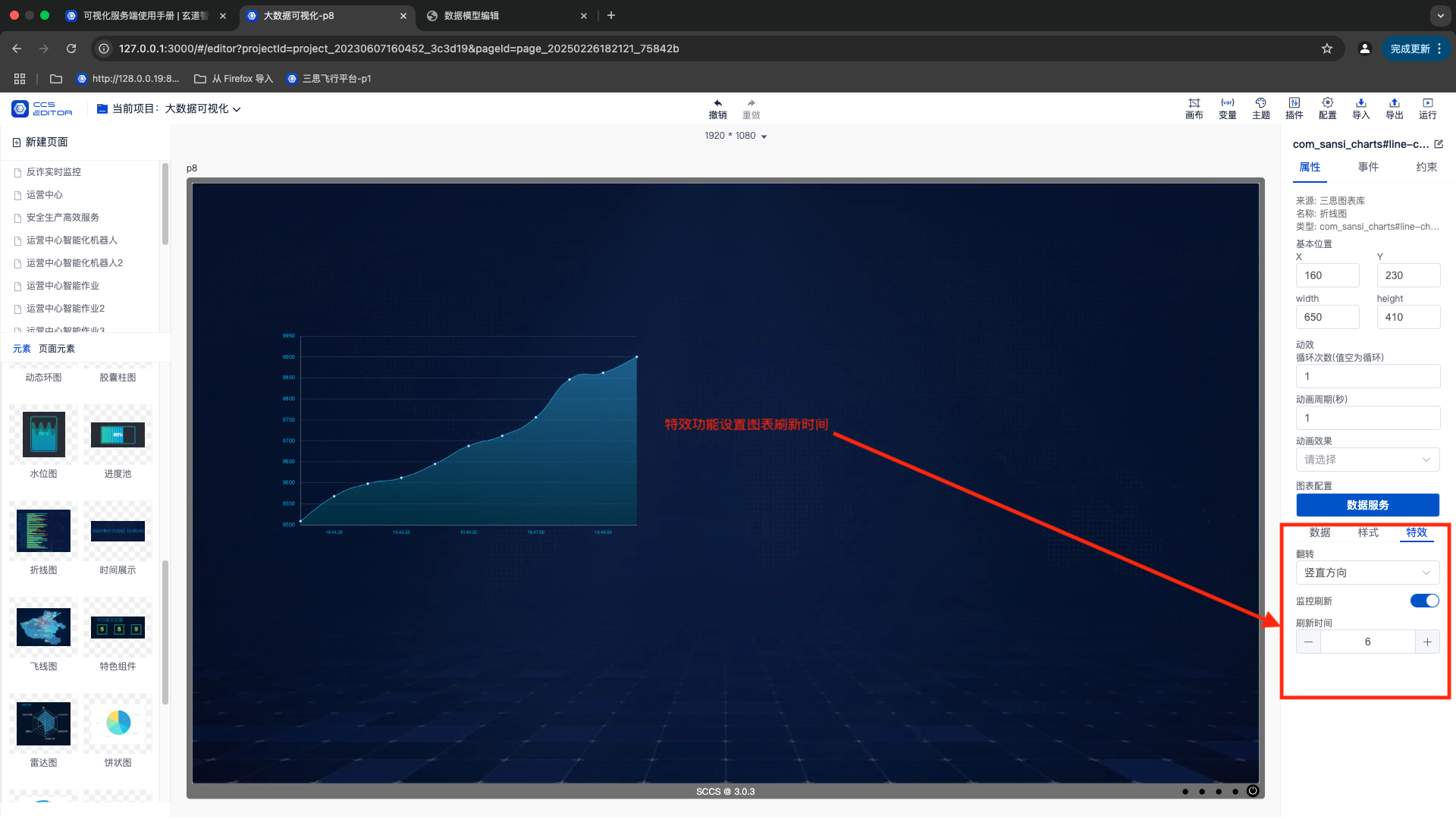

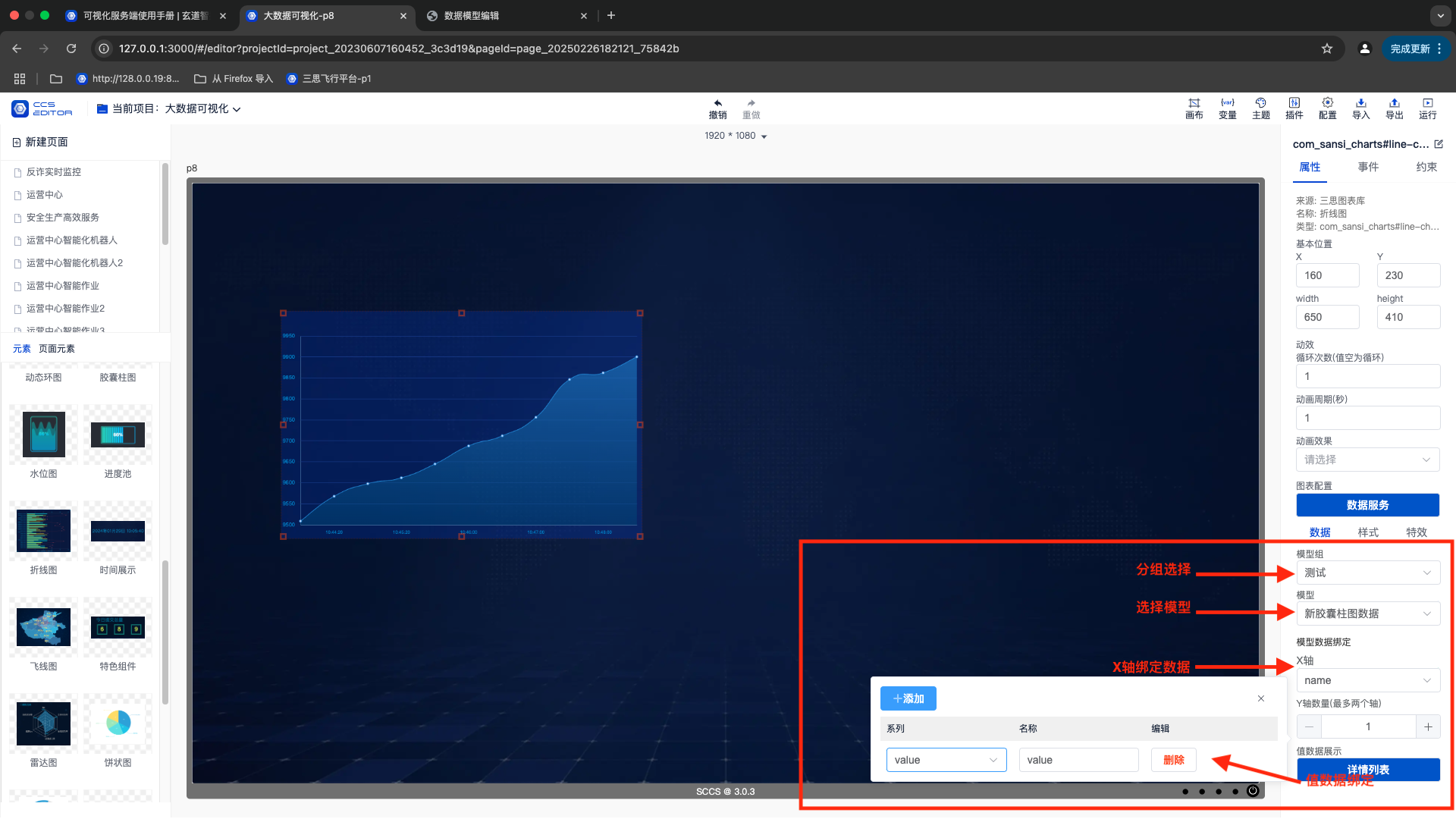

  1. 配置图表刷新时间，单位为秒 2

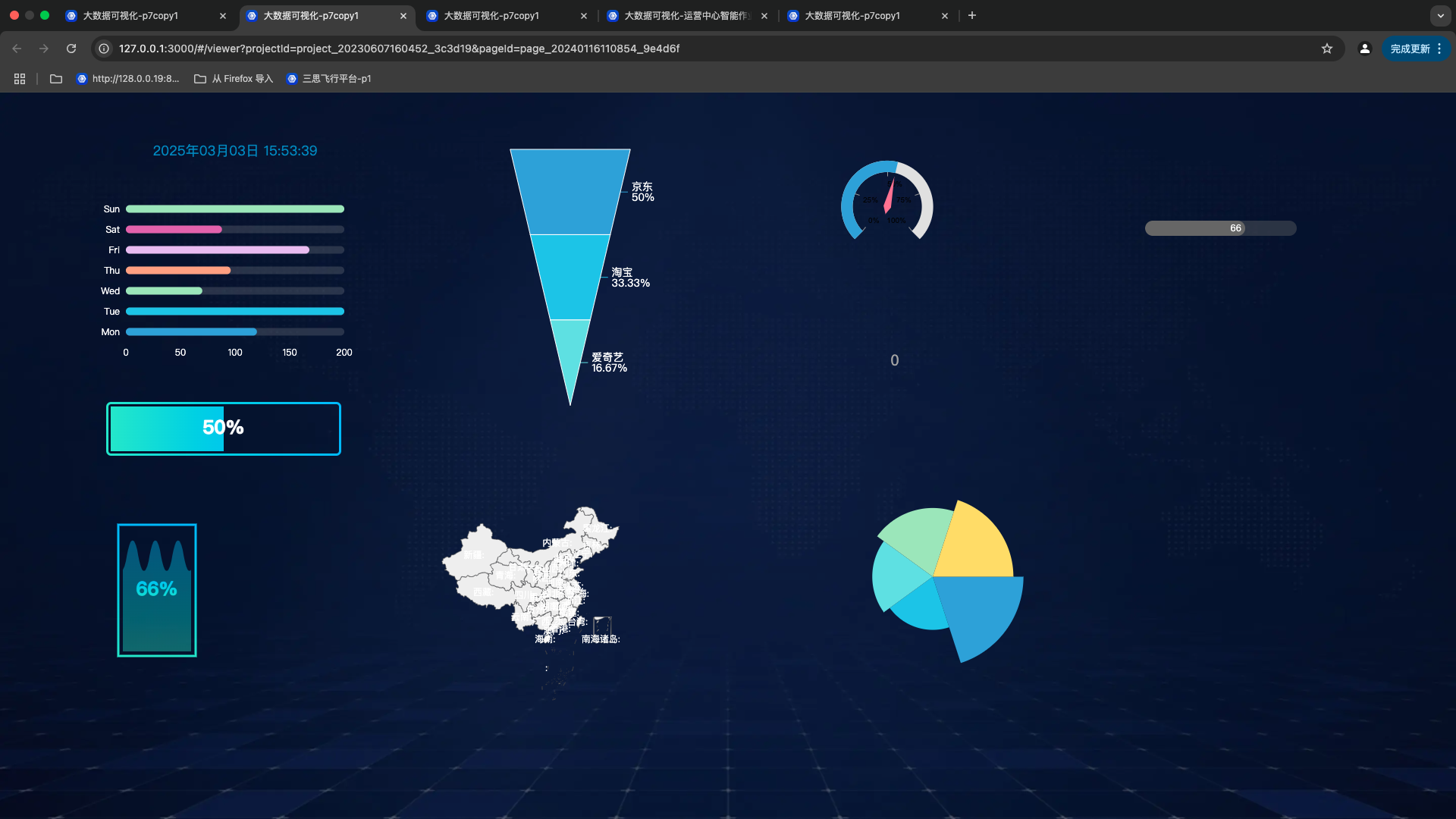

# 所有组件预览

  • 折线图、柱状图、柱线混用组件

    2

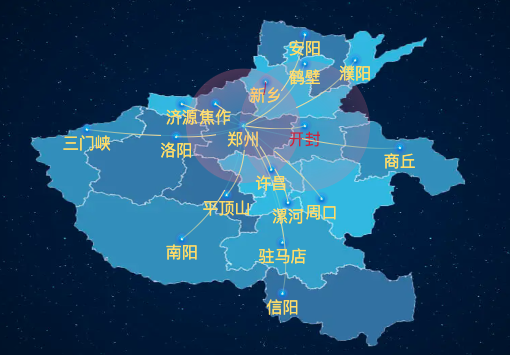

  • 飞线图组件

    2

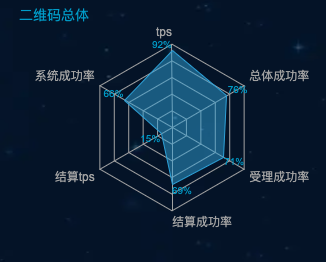

  • 雷达图

    2

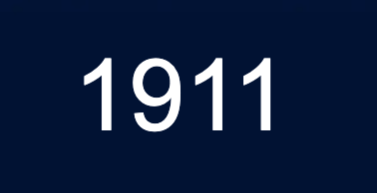

  • 数字翻牌器

    2

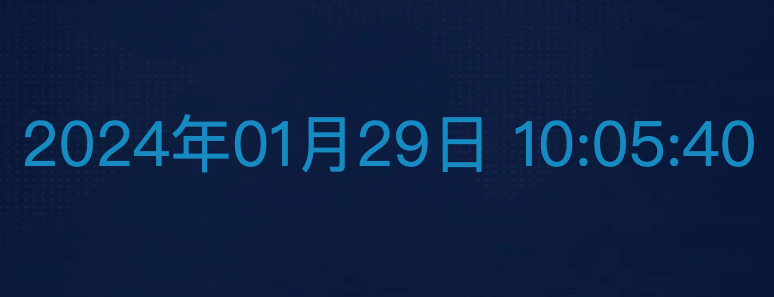

  • 时间显示组件

    2

  • 特色组件

    2

  • 动态环图组件

    2

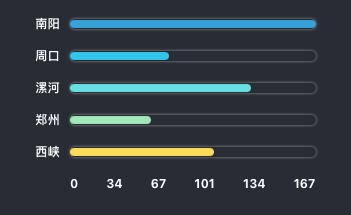

  • 胶囊柱图组件

    2

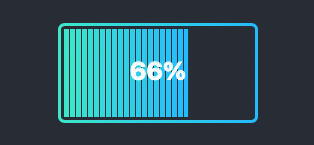

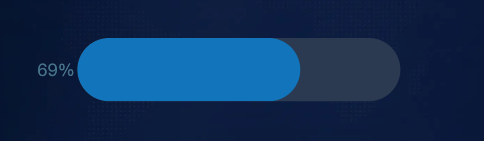

  • 进度条组件

    2

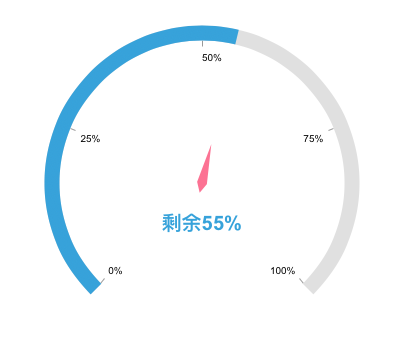

  • 仪表盘组件

    2

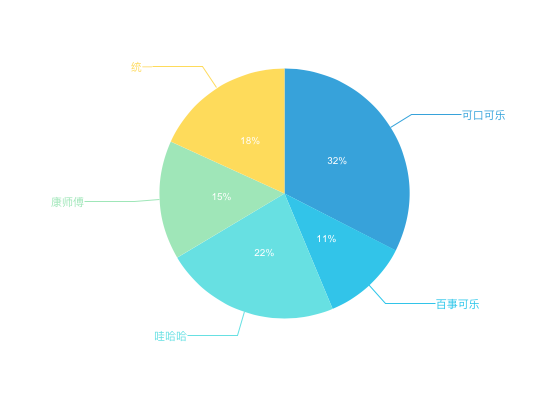

  • 饼状图、玫瑰饼图

    2

  • 水位图组件

    2

  • 进度池

    2

  • 装饰组件

    2

  • 边框组件

    2

  • 数字翻牌器

    2

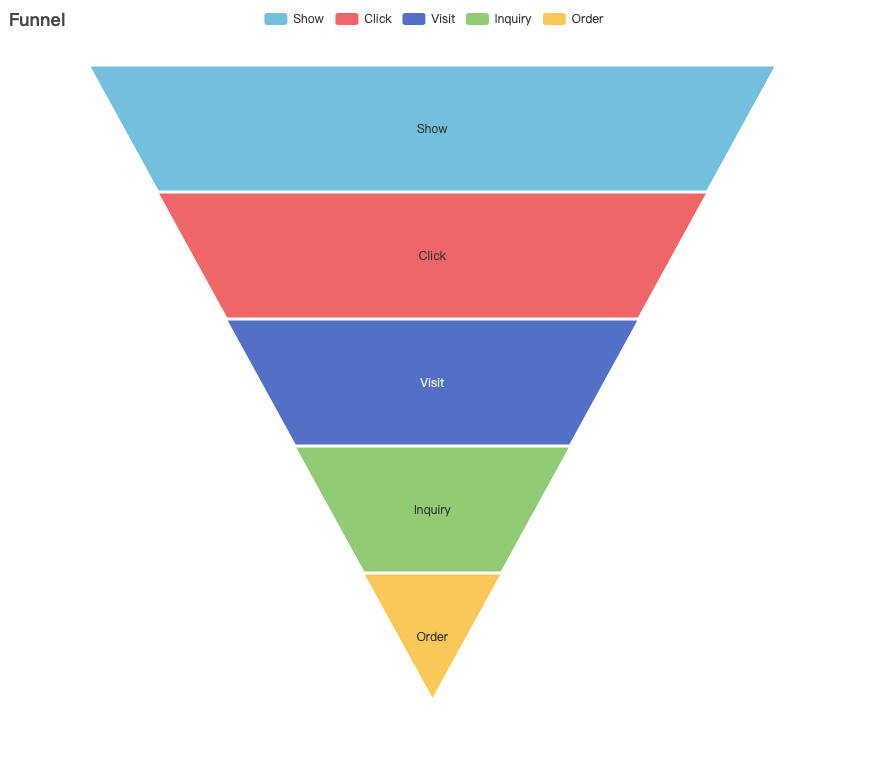

  • 漏斗图

    2

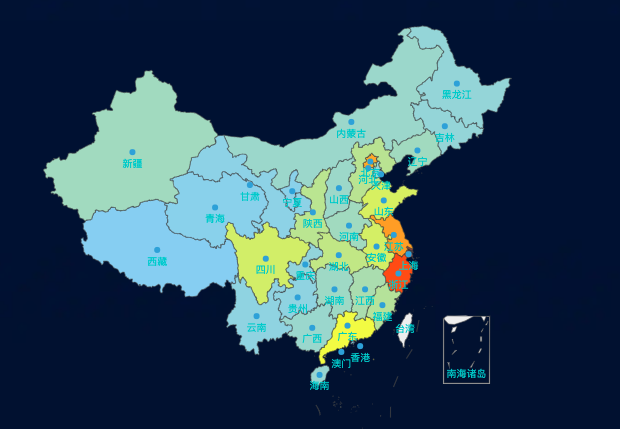

  • 地图组件

    2

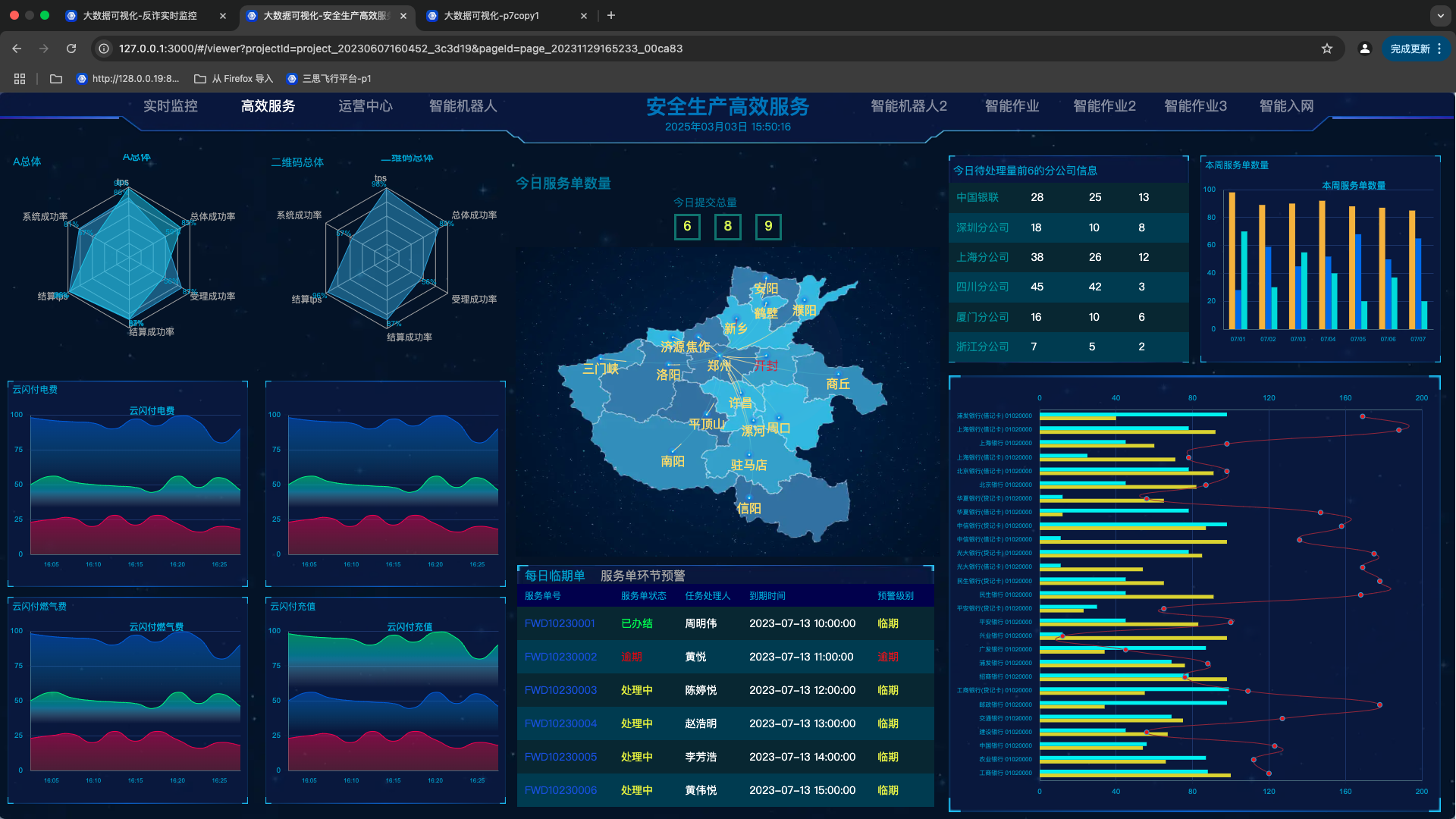

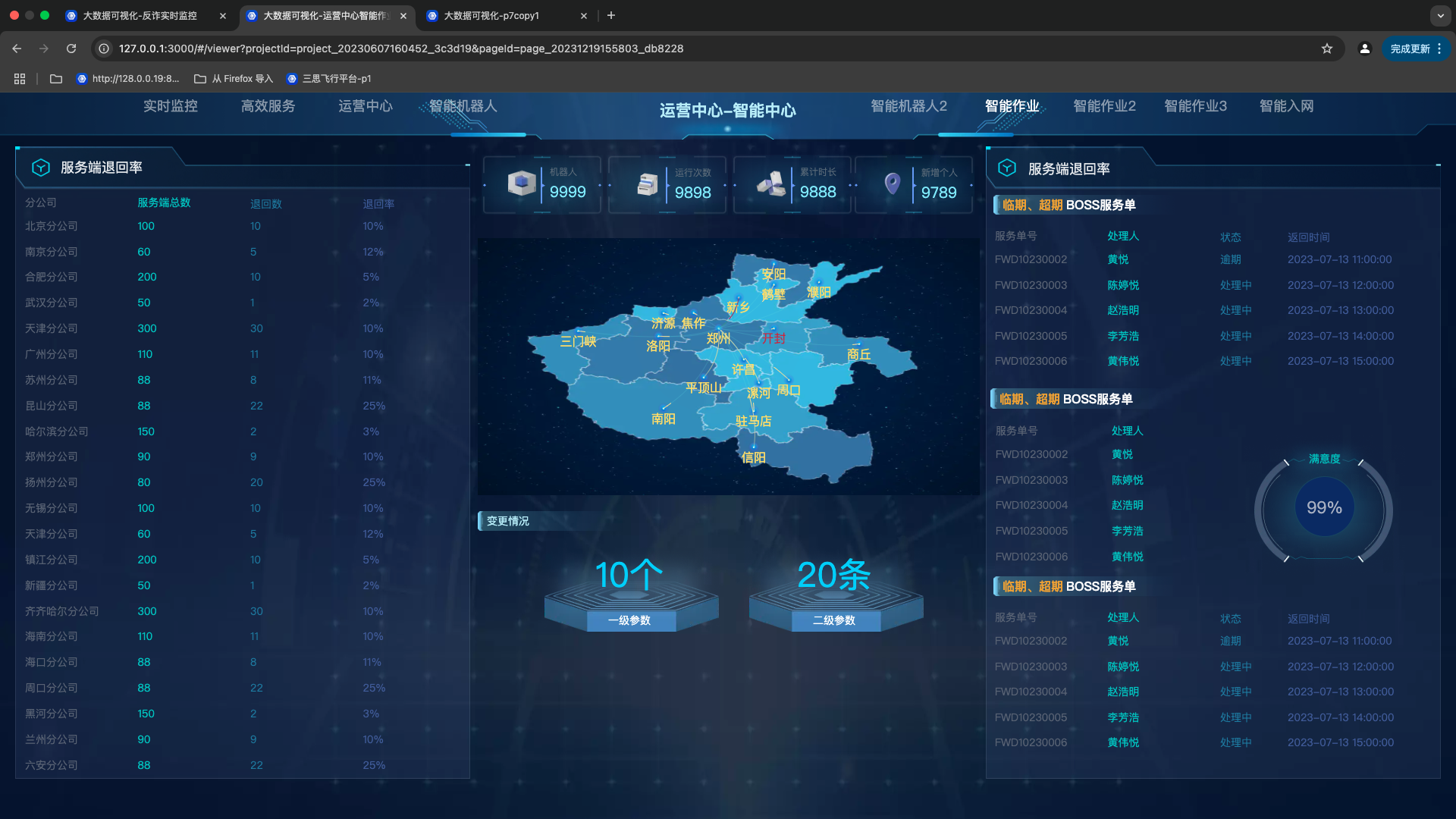

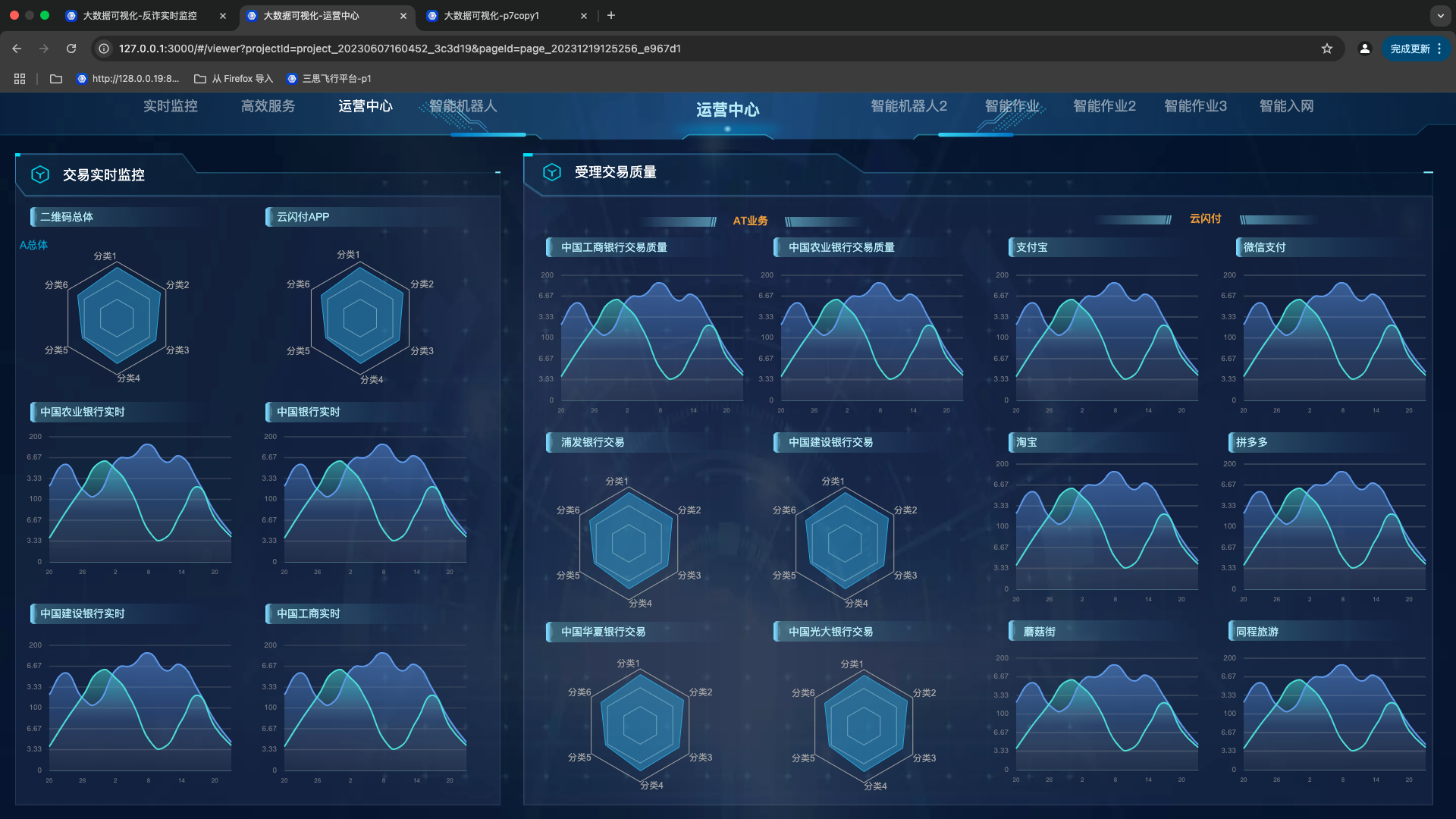

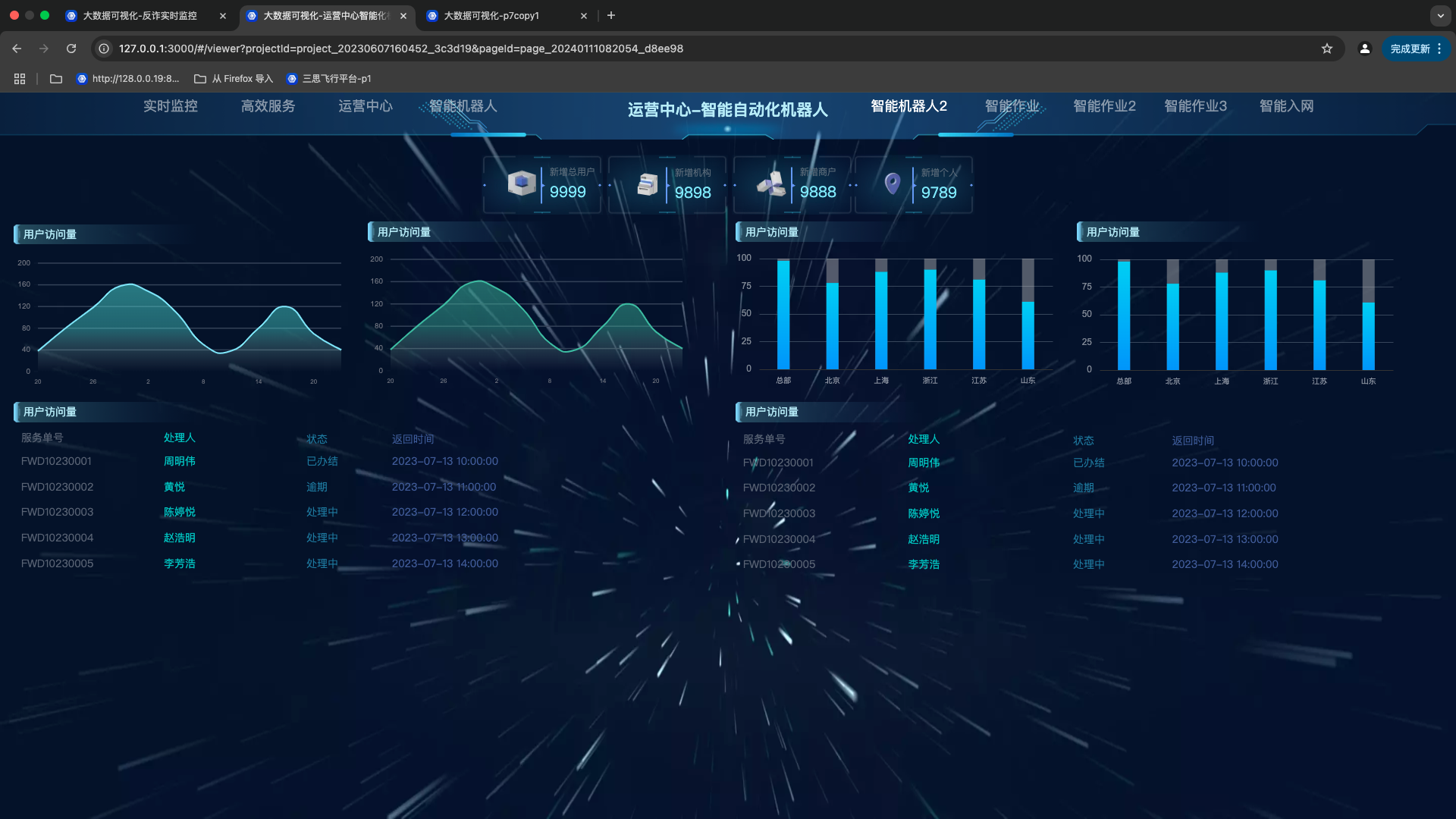

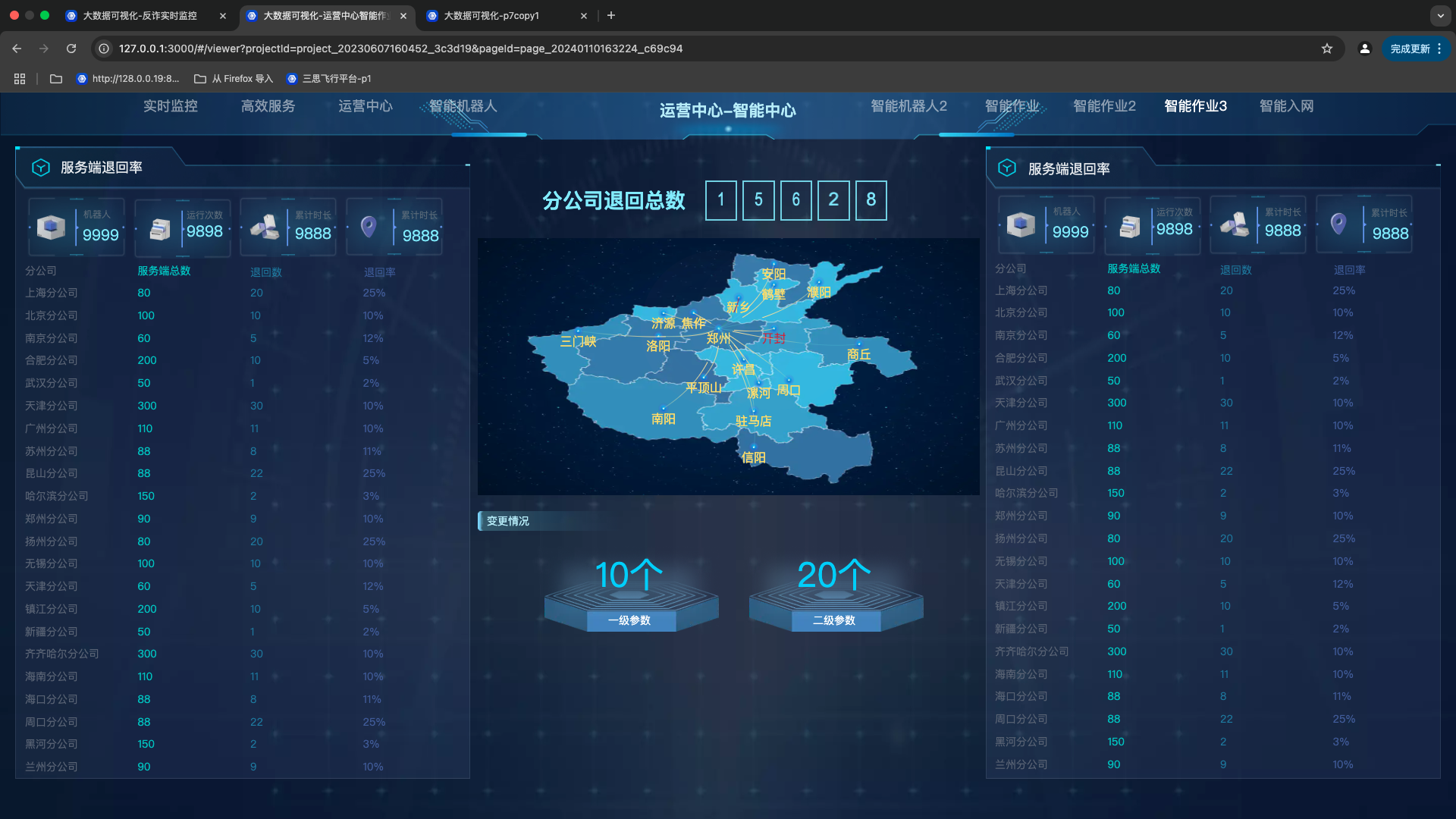

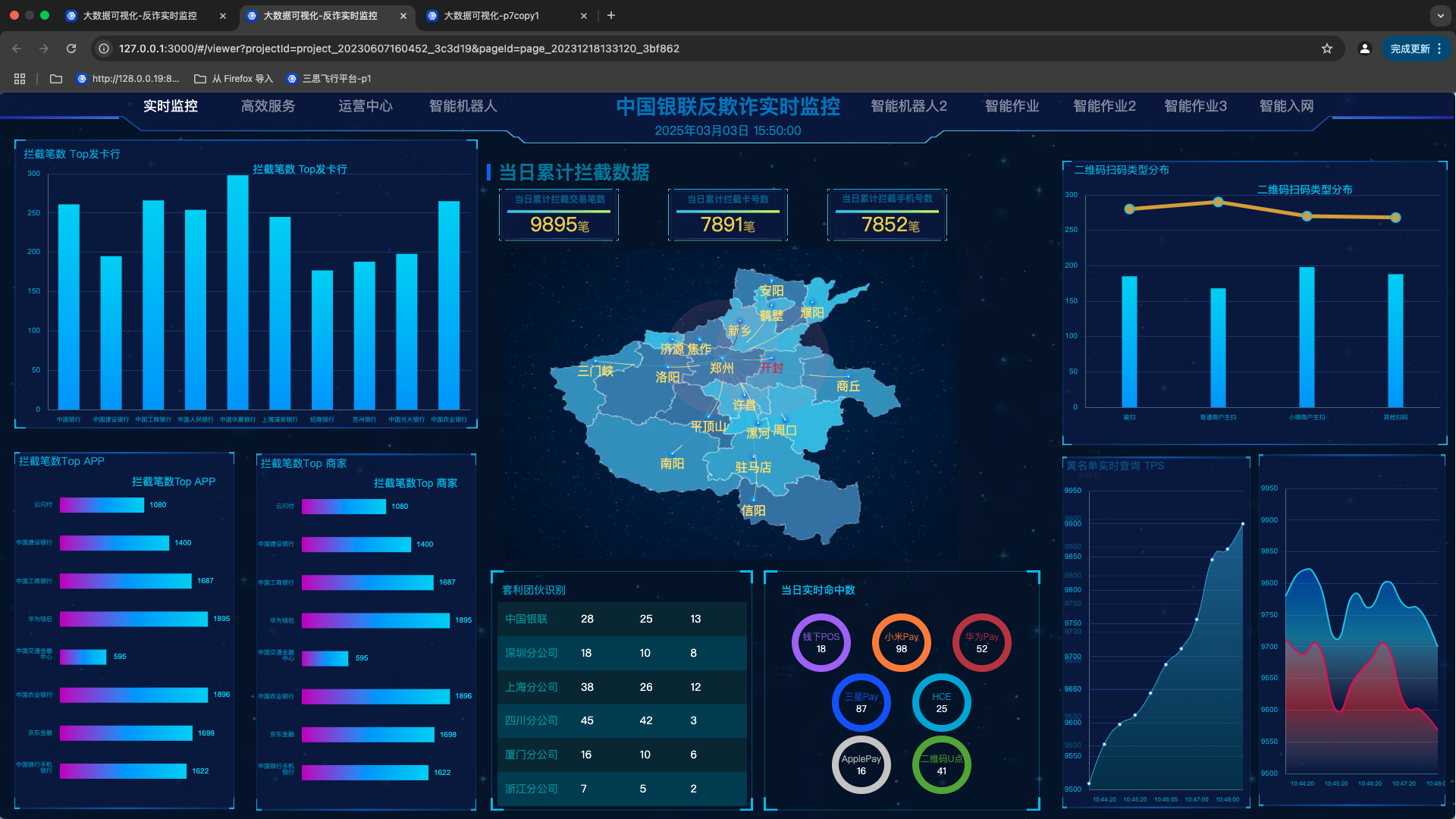

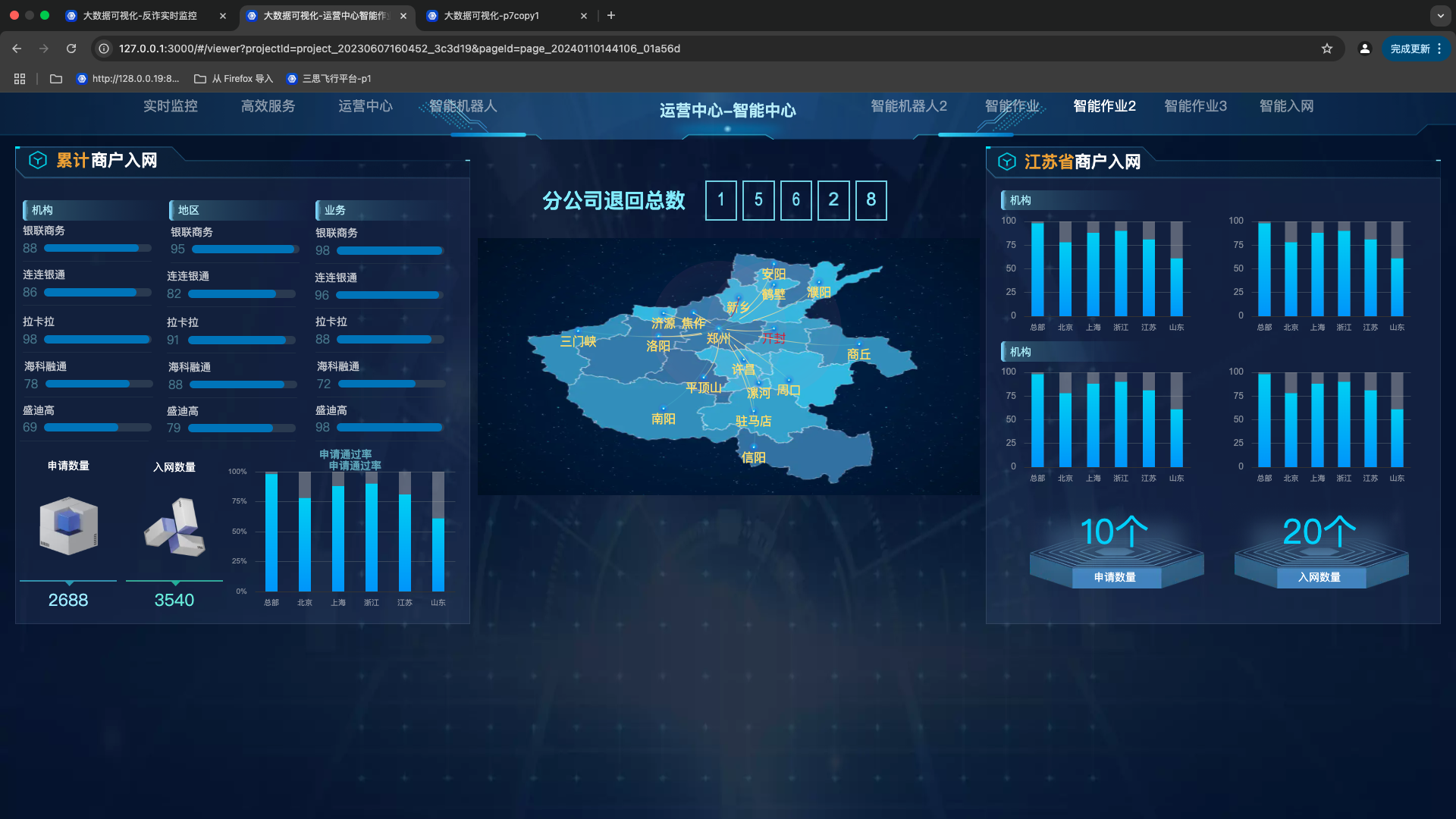

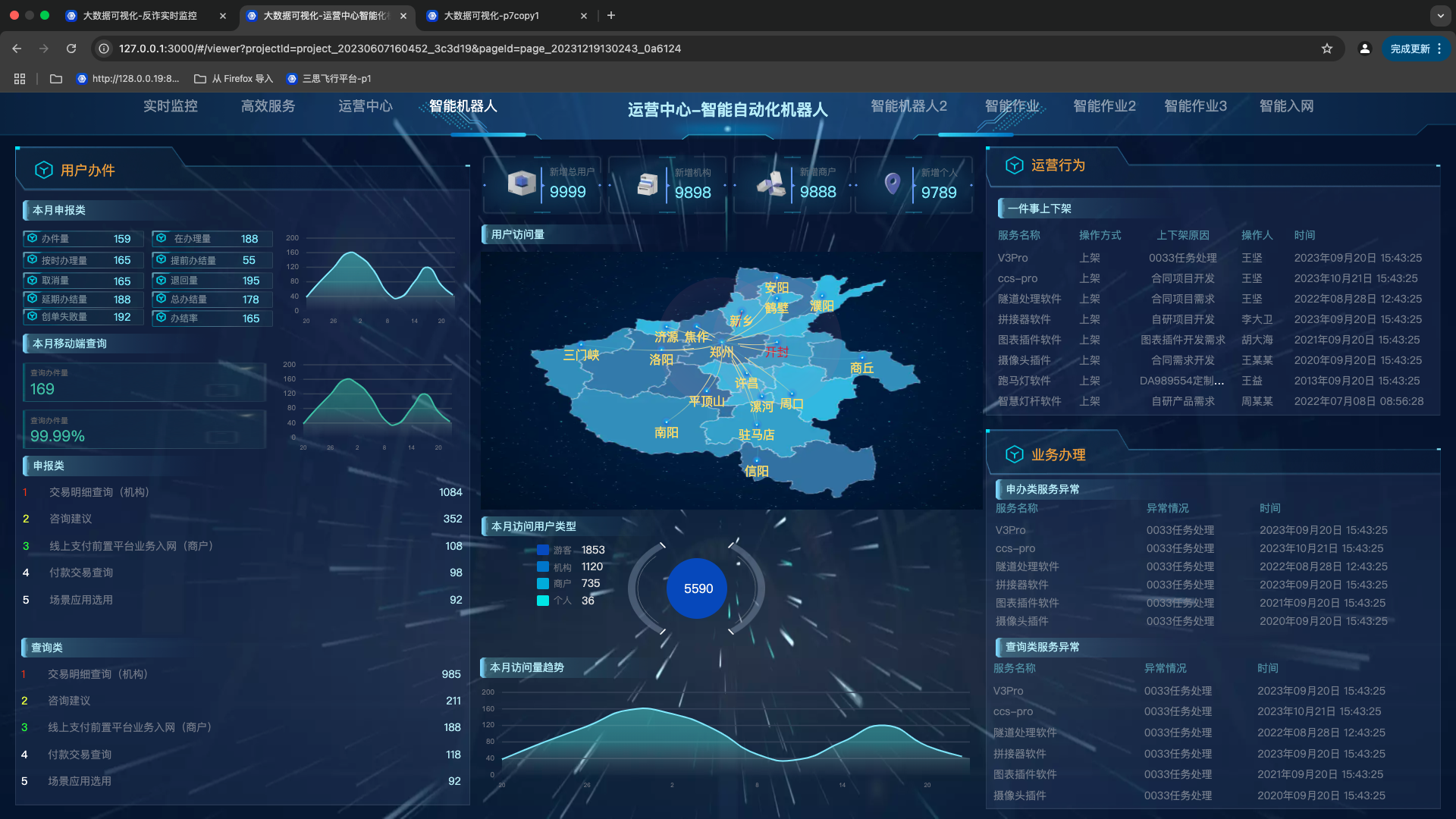

# 可视化组件已配置页面预览

2 2 2 2 2 2 2 2 2

# 服务数据对接

# 数据编辑

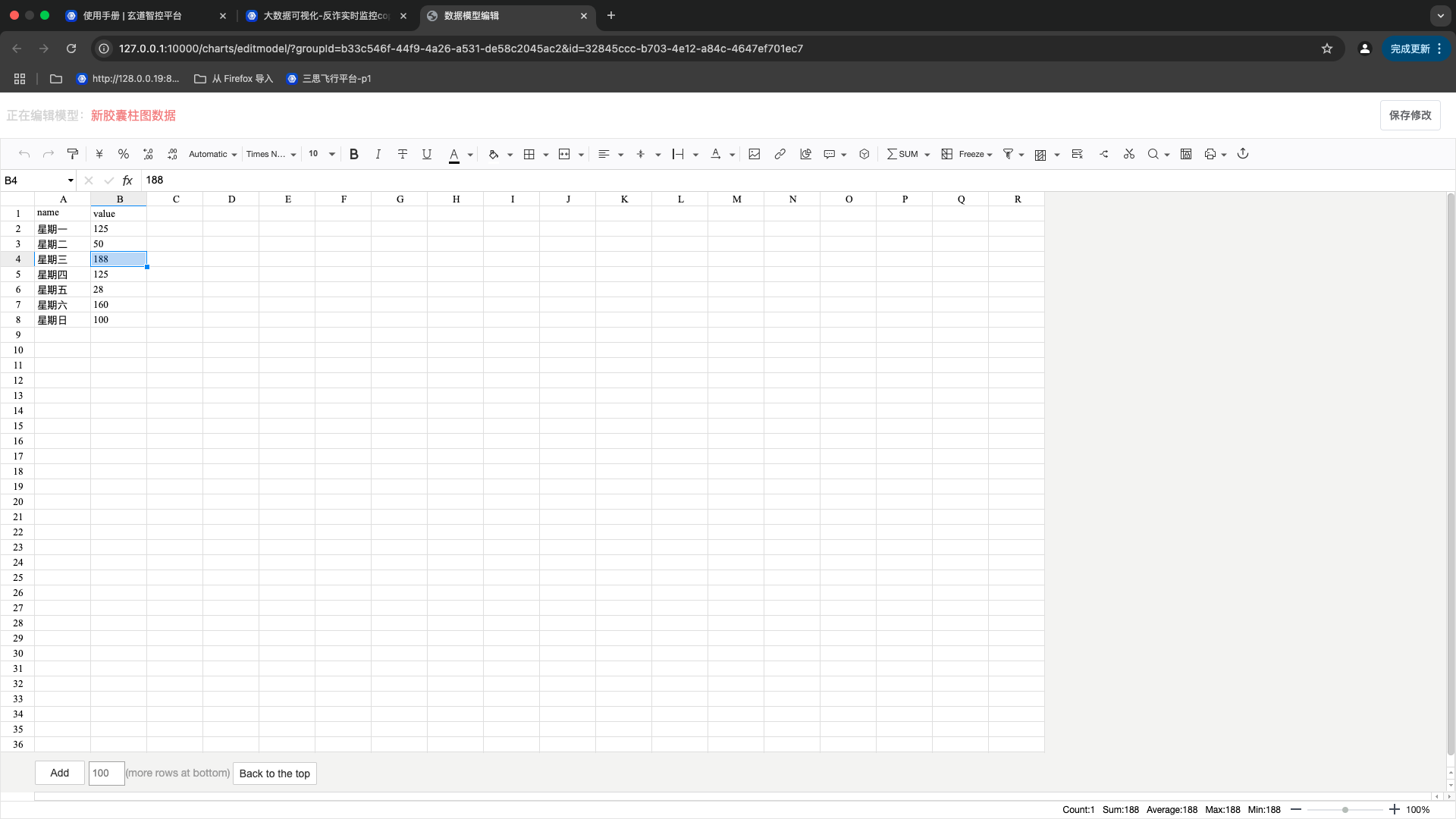

  1. 默认数据库数据直接在表格中编辑 2

# Mysql数据类型支持

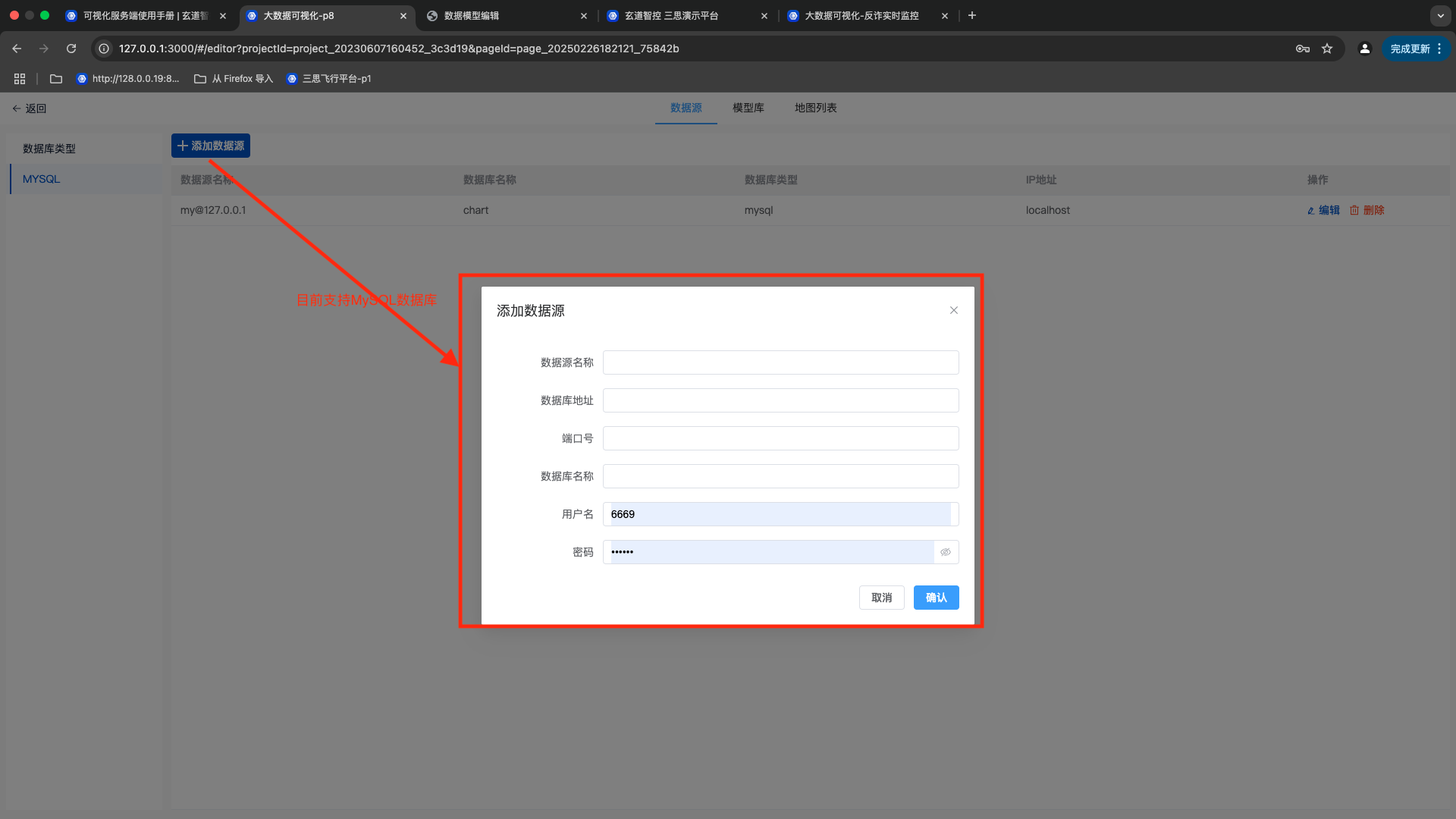

  • 添加MySQL数据，填写数据模型名称、数据模型分组名称、数据模型类型、数据模型sql语句

    2

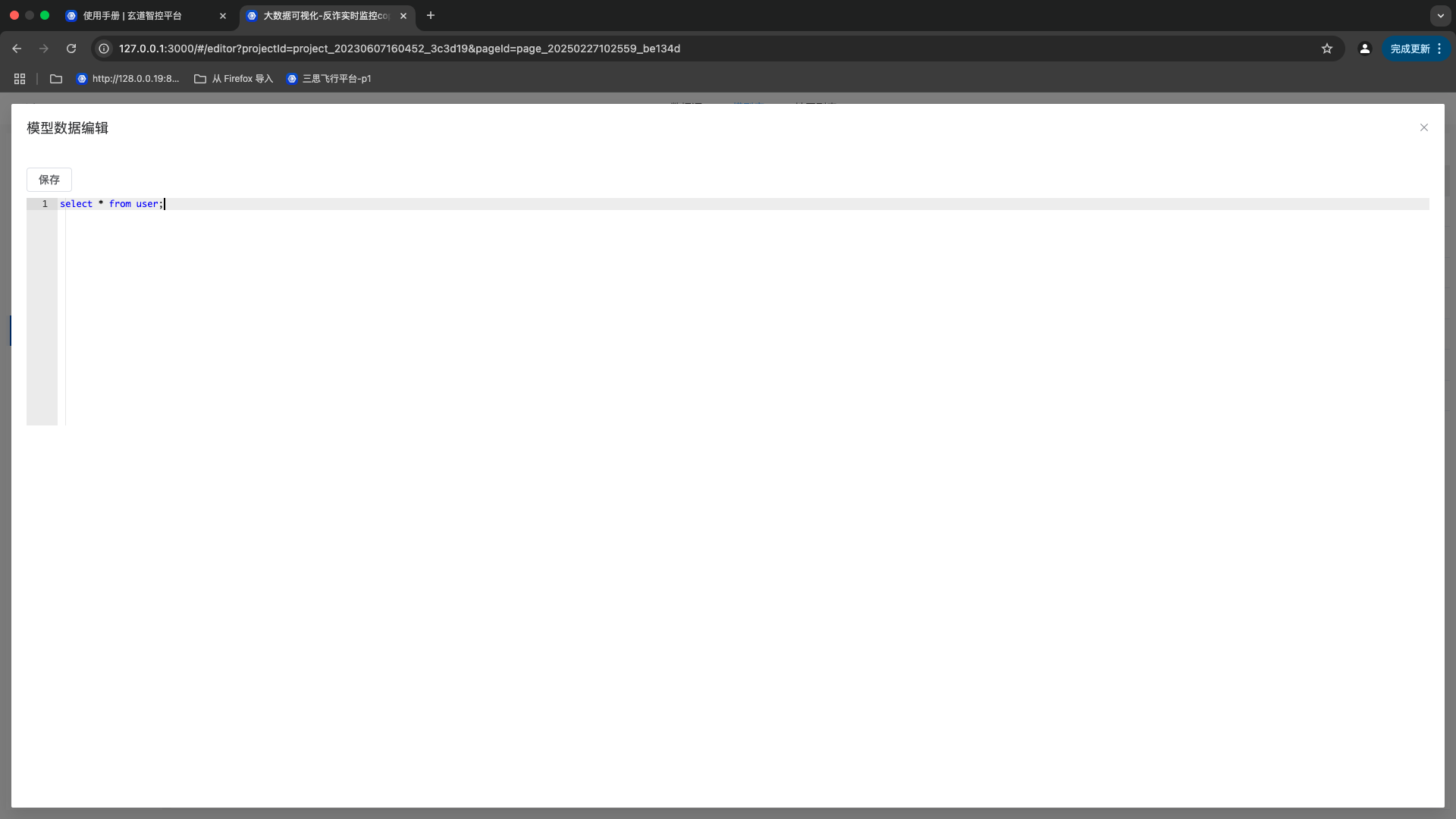

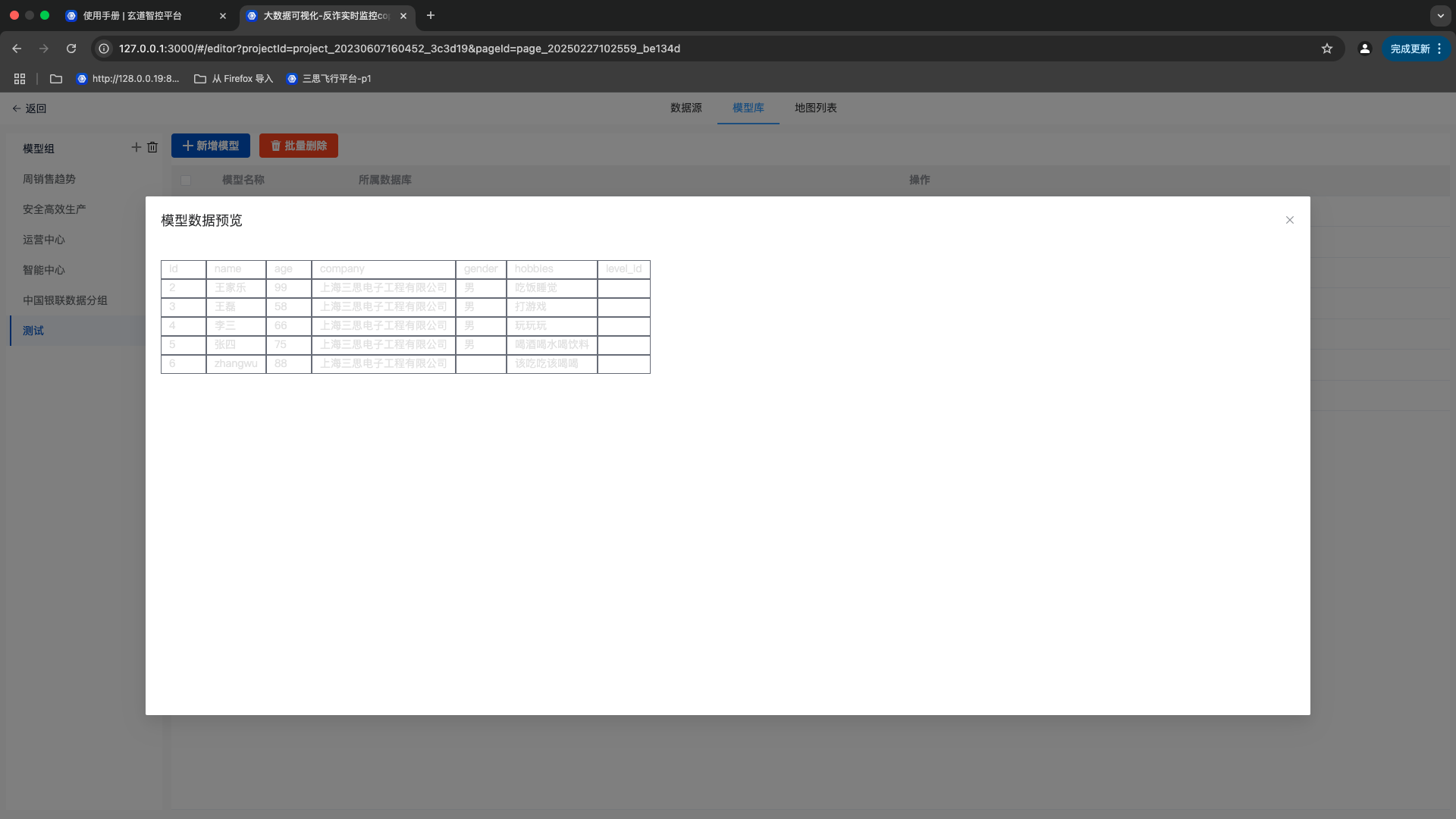

  • mysql数据类型编辑sql语句，并在预览中观察结果

    2

    2

# API接口服务对接

http://127.0.0.1:1280 地址为玄道智控访问地址，具体IP替换127.0.0.1即可

  1. 创建数据模型分组
  方式：Post
  请求地址：http://127.0.0.1:1280/charts/groups/add
  参数：
  {
    "name": "测试1"
  }
  1. 创建数据模型
  方式：Post
  请求地址：http://127.0.0.1:1280/charts/group/addModel
  参数：
 {
   "groupId": "7d83ace0-8006-4aa6-bde3-2169b26f0b7c",
   "title": "456789",
   "type": "default"
 }
  1. 更新数据模型数据
  方式：Post
  请求地址：http://127.0.0.1:1280/charts/group/model
  参数：
   {
      "groupId": "7d83ace0-8006-4aa6-bde3-2169b26f0b7c", // 分组id
      "id": "1816598a-79de-48bc-aafe-23a9663292b9",     // 数据模型id
      "title": "567888",
      "header": ["name","value"],
      "list": [["王同学","100"]]
   }

# 外部数据服务对接

  1. 第三方服务提供符合可视化需求格式的数据链接，为减少配置过程中的错误率，请求格式为（GET）,以下是示例数据
{
   "message": "success",
   "code": 0,
   "data": {
     "title": "拦截笔数发卡行",
      "header": ["银行名称","数量"],
      "list": [
        ["中国银行","62"],
        ["中国建设银行","95"],
        ["中国工商银行","66"],
        ["中国人民银行","54"],
        ["中国华夏银行","98"],
        ["上海浦发银行","45"],
        ["招商银行","77"],
        ["苏州银行","88"],
        ["中国光大银行","91"],
        ["中国农业银行","65"]
      ]
   }
 }

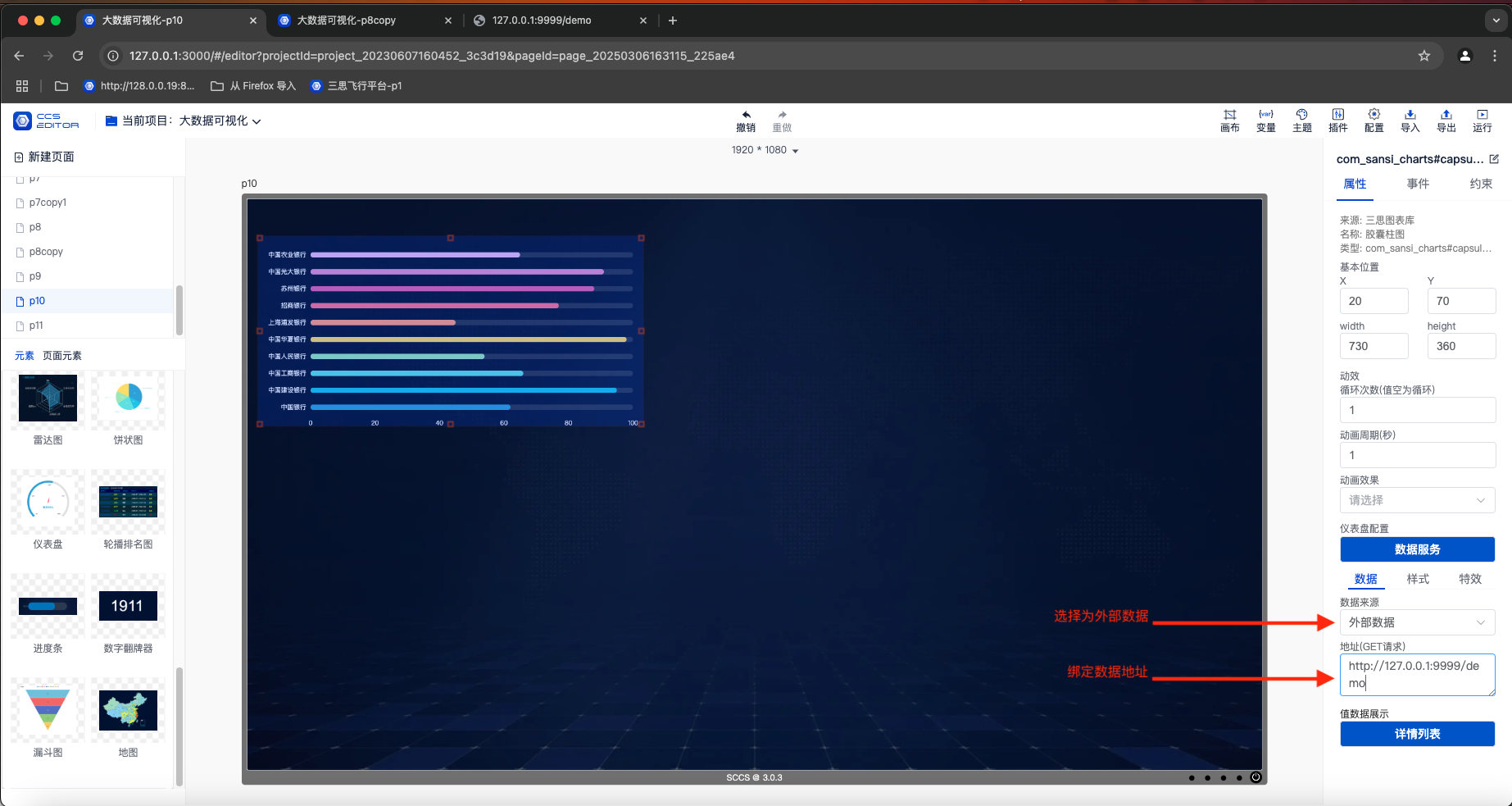

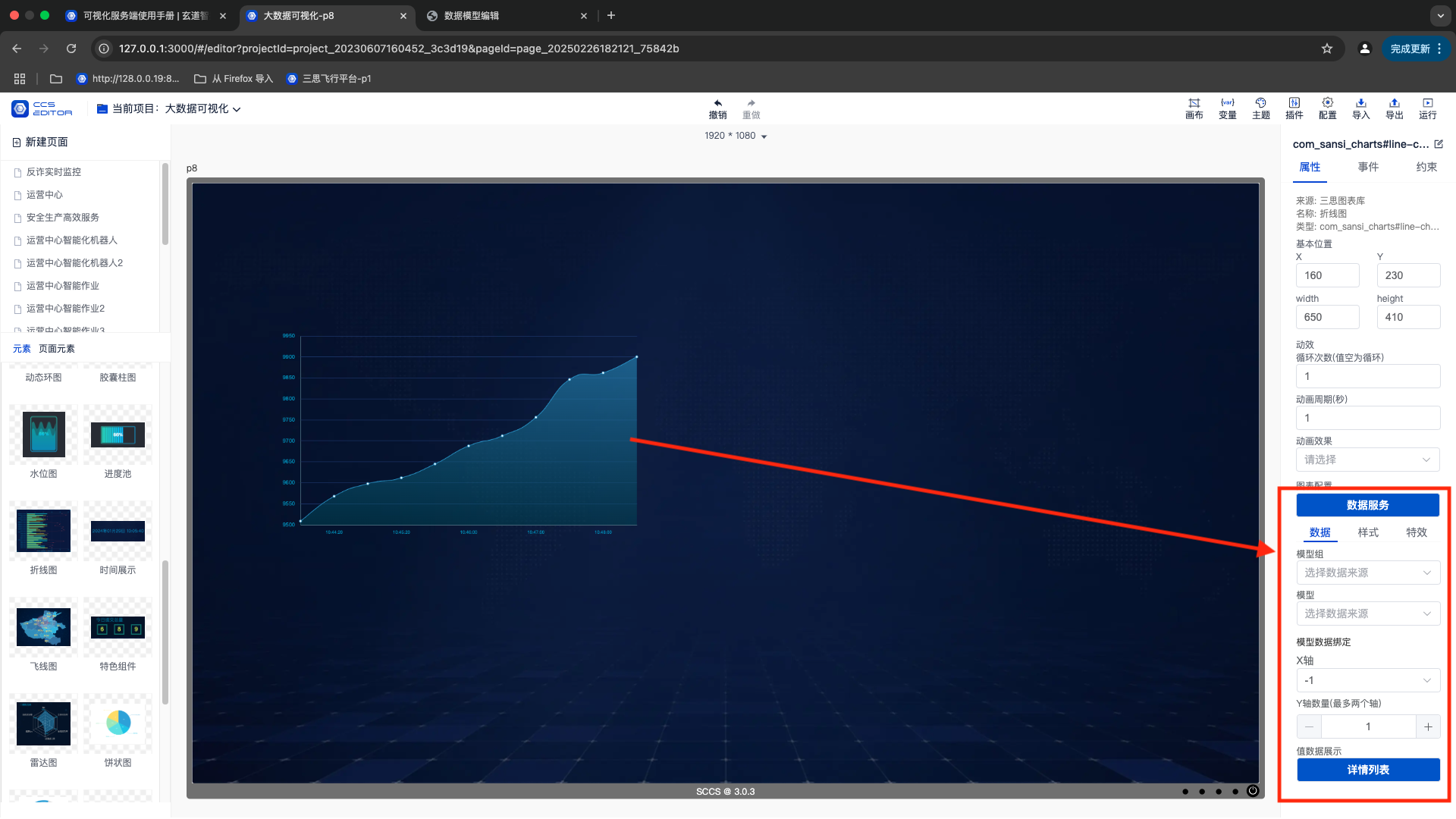

  1. 配置组件绑定外部URL数据

    2

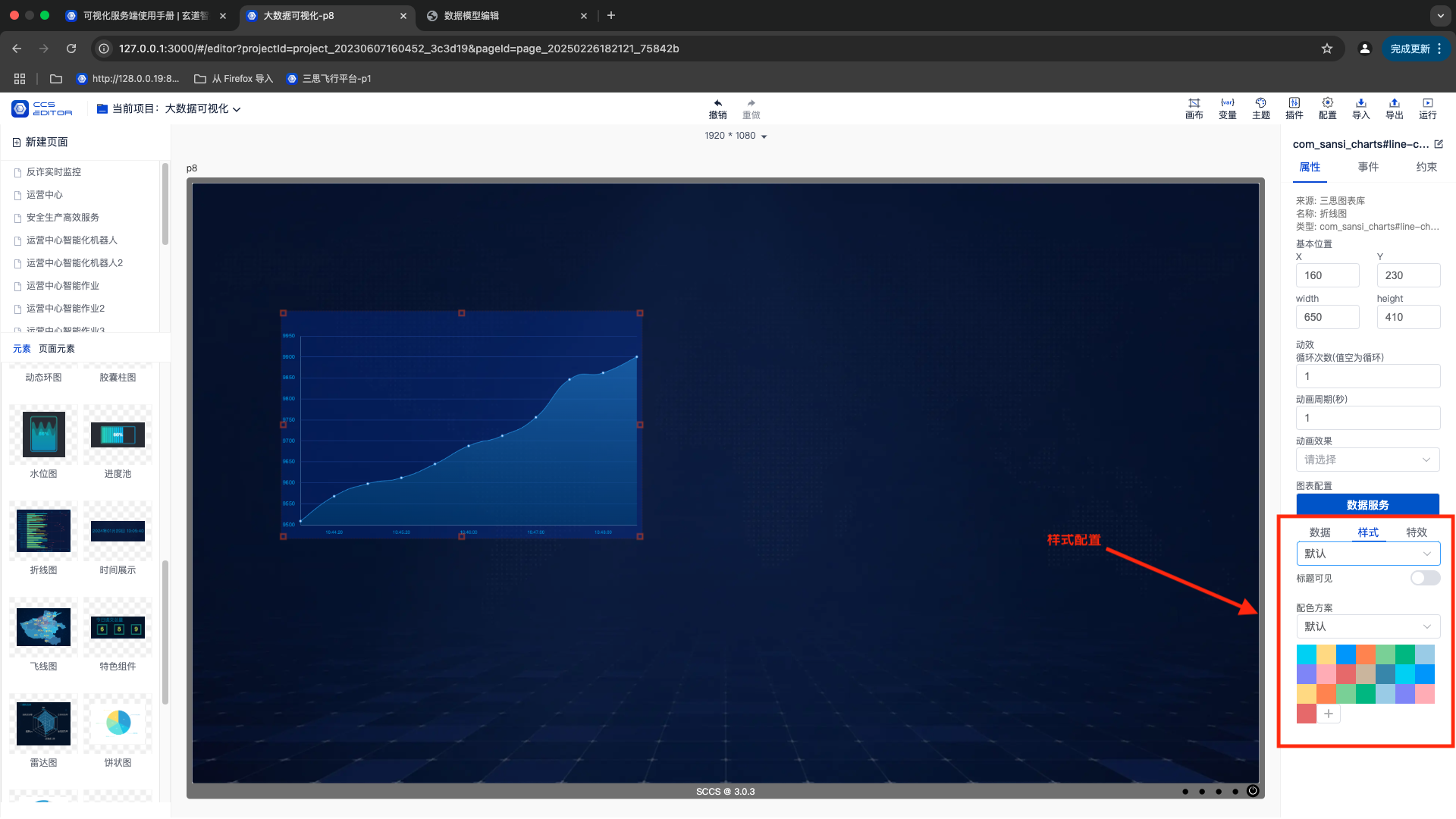

  2. 样式和数据绑定方式和内部数据保持一致

  3. 预览配置效果 2
